WIZEBOX WCH32 — термокожухи с водяным охлаждением для «горячих цехов»
Термокожухи из нержавеющей стали с проточным водяным охлаждением для видеокамер в горячих цехах: до +200 °C (WCH32) и до +400 °C (WCH32 T), IP66, встроенное питание камеры.
Модели семейства
WCH32Закалённое стекло, температура окружающей среды до +200 °C.
| Серия | WATER-COOLED |
| Полезный объём | Ø80Х255 мм |
| Вход кожуха | ~220 В или ~24 В (выбирается пользователем) |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 14 Вт |
| Макс. ток | 0,07 A (~220 В); 0,6 A (~24 В) |
| Вес в сборе | 15 кг |
| Температура окружающей среды | от 0 до +200 °C (закалённое стекло) |
WCH32 (с блендой)WCH32 в комплекте с пневматической блендой, защищающей смотровое стекло от загрязнения.
| Серия | WATER-COOLED |
| Полезный объём | Ø80Х255 мм |
| Вход кожуха | ~220 В или ~24 В (выбирается пользователем) |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 14 Вт |
| Макс. ток | 0,07 A (~220 В); 0,6 A (~24 В) |
| Вес в сборе | 15 кг |
| Температура окружающей среды | от 0 до +200 °C (закалённое стекло) |
| Пневматическая бленда | входной патрубок 1/2", габариты 130х30 мм, нержавеющая сталь 12Х18Н10T |

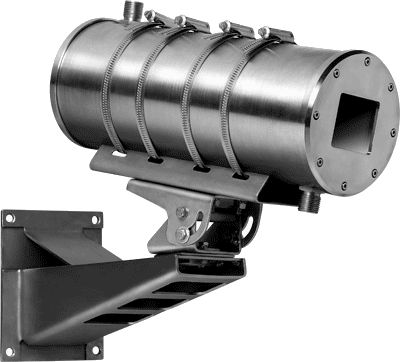

WCH32 TСмотровое стекло из материала с температурой постоянного применения до +700 °C и низким коэффициентом расширения; до +400 °C.
| Серия | WATER-COOLED |
| Полезный объём | Ø80Х255 мм |
| Вход кожуха | ~220 В или ~24 В (выбирается пользователем) |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 14 Вт |
| Макс. ток | 0,07 A (~220 В); 0,6 A (~24 В) |
| Вес в сборе | 15 кг |
| Температура окружающей среды | от 0 до +400 °C |

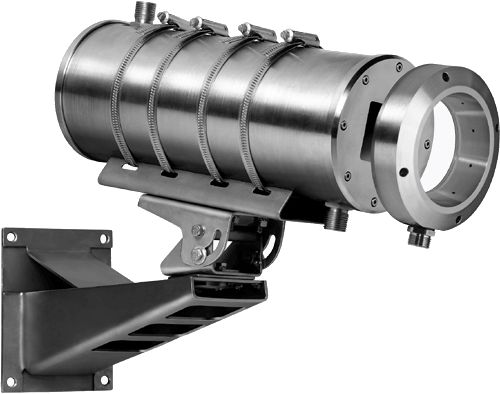

WCH32 T (с блендой)WCH32 T в комплекте с пневматической блендой: до +400 °C, избыточное давление воздуха перед стеклом не даёт осесть пыли и грязи и помогает отводить тепло от смотрового окна.
| Серия | WATER-COOLED |
| Полезный объём | Ø80Х255 мм |
| Вход кожуха | ~220 В или ~24 В (выбирается пользователем) |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 14 Вт |
| Макс. ток | 0,07 A (~220 В); 0,6 A (~24 В) |
| Вес в сборе | 15 кг |
| Температура окружающей среды | от 0 до +400 °C (смотровое стекло с температурой постоянного применения до +700 °C) |
| Пневматическая бленда | входной патрубок 1/2", габариты 130х30 мм, нержавеющая сталь 12Х18Н10T |
| Расход воздуха | 1 Бар — 1,38 л/с; 1,5 Бар — 2,07 л/с; 2 Бар — 2,75 л/с; 2,5 Бар — 3,44 л/с |
Как это работает и подключается
- Защищает IP-камеры и телекамеры с фиксированным, вариообъективом или трансфокатором от высоких температур, горячих цехов, химических производств и прочих агрессивных сред.
- Регулируемый поток холодной воды подаётся через нижний присоединительный штуцер, протекает по внутренней полости и охлаждает кожух и оборудование в нём. Нагретая вода выходит через верхний штуцер, что гарантированно заполняет весь объём.
- Поток воды регулируется вручную двумя способами: установкой дросселирующей шайбы (сечение отверстия подбирается опытным путём) или вентилем.
- Датчик аварийного режима отключает всё электрооборудование кожуха при критичной температуре и служит индикатором аварийного состояния. Автомат блокировки аварийного режима отключает питание при превышении температуры внутри кожуха.
- Встроенный источник питания камеры с гальванической трансформаторной развязкой; выходные напряжения на выбор пользователя.
Монтаж
- Диаметр кабелей для подключения — 6-10 мм (два никелированных герметичных кабельных ввода из латуни). Максимальная нагрузка на кронштейн — 60 кг с коэффициентом запаса 2,6.
- Корпус и настенный кронштейн — нержавеющая сталь 12X18H10T (AISI 321Ti), прокладки — паронит, класс защиты IP66.
- Пневматическая бленда: входной патрубок для сжатого воздуха 1/2"; расход воздуха при давлении 1 Бар — 1,38 л/с, 1,5 Бар — 2,07 л/с, 2 Бар — 2,75 л/с, 2,5 Бар — 3,44 л/с. Комплектация блендой возможна для любой модификации WCH32.
- В комплекте: корпус с установленным источником питания; кабельные вводы (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); настенный кронштейн; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Камера в литейном или термическом цеху
WCH32: температура окружающей среды до +200 °C с закалённым стеклом.
Ещё более горячая зона
WCH32 T: до +400 °C, смотровое стекло с низким коэффициентом расширения.
Запылённая или загрязнённая атмосфера
Пневматическая бленда создаёт перед стеклом избыточное давление воздуха и препятствует образованию отложений пыли и грязи; дополнительно отводит тепло от смотрового окна. Бленда бывает у WCH32 и у WCH32 T.
Частые вопросы
Чем WCH32 T отличается от WCH32?
Смотровое стекло из материала с температурой постоянного применения до +700 °C и низким коэффициентом расширения; максимальная температура окружающей среды +400 °C вместо +200 °C.
Зачем пневматическая бленда?
Избыточное давление воздуха перед стеклом не даёт пыли и грязи осесть на смотровом окне и дополнительно отводит тепло.
Нюансы и грабли
- Нижняя граница температуры окружающей среды — 0 °C: кожух рассчитан на горячие цеха, а не на уличный мороз. Нагреватели в описании не упомянуты — для уличного мороза берите другие серии.
- Без подачи охлаждающей воды в горячей зоне кожух и камера перегреваются; при критичной температуре электрооборудование отключится по датчику аварийного режима. Расход воды подбирается опытным путём (шайба или вентиль).
- Максимальные температуры относятся к исполнению стекла: +200 °C — закалённое стекло, +400 °C — смотровое стекло WCH32 T.
- Бленда в комплект WCH32 и WCH32 T не входит (возможна поставка вместе с ней: исполнения «с блендой»); у исполнений «с блендой» нужна подача сжатого воздуха на патрубок 1/2".
- Габариты кожуха на страницах приведены рисунком; в тексте — только полезный объём.
