WIZEBOX WEX40 — взрывозащищённые термокожухи 1ExdIICT6X для видеокамер (~24 В и ~220 В)
Нержавеющие термокожухи для камер во взрывоопасных зонах: 1ExdIICT6X, IP66, –60..+50 °C, 15 кг; на ~24 В и ~220 В, с грозозащитой или передатчиком по витой паре, с блендой и без.
Модели семейства
WEX40-24V-08Питание ~24 В; встроенное устройство защиты от грозовых разрядов и высоковольтных помех на линии видеосигнала.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~24 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 2,25A (~24В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Защита линии видео | встроенное устройство защиты от грозовых разрядов и высоковольтных помех: полоса 50Гц–7МГц, срабатывание от 11В за 15нс |
WEX40-24V-08 (с блендой)То же, что WEX40-24V-08, плюс пневматическая бленда в комплекте: избыточное давление воздуха перед стеклом не даёт пыли и грязи оседать на нём.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~24 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 2,25A (~24В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Защита линии видео | встроенное устройство защиты от грозовых разрядов и высоковольтных помех: полоса 50Гц–7МГц, срабатывание от 11В за 15нс |
| Бленда | пневматическая, входной патрубок 1/2" для сжатого воздуха, габариты 164х44 мм, нержавеющая сталь 12Х18Н10 |
| Расход воздуха | 1 Бар — 1,83 л/с; 1,5 Бар — 2,75 л/с; 2 Бар — 3,67 л/с; 2,5 Бар — 4,58 л/с |

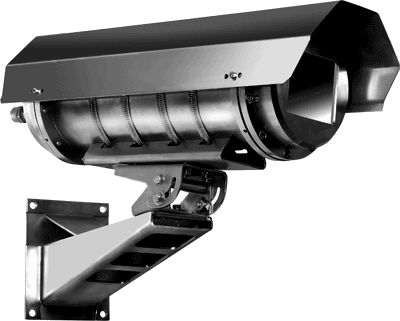

WEX40-24V-03Питание ~24 В; вместо грозозащиты встроенный передатчик видеосигнала по «витой паре» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~24 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 2,25A (~24В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Передача видео | встроенный передатчик по «витой паре» до 1500м, защита линии от повреждения высоким напряжением есть |

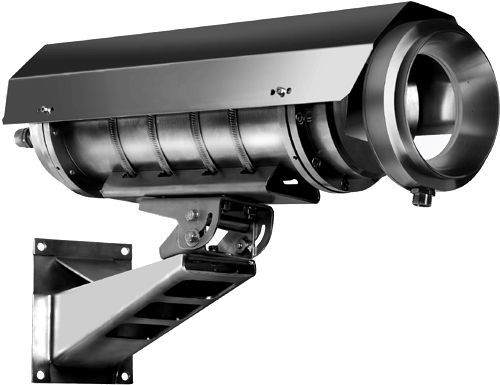

WEX40-24V-03 (с блендой)WEX40-24V-03 с пневматической блендой в комплекте поставки.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~24 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 2,25A (~24В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Передача видео | встроенный передатчик по «витой паре» до 1500м, защита линии от повреждения высоким напряжением есть |
| Бленда | пневматическая, входной патрубок 1/2" для сжатого воздуха, габариты 164х44 мм, нержавеющая сталь 12Х18Н10 |
| Расход воздуха | 1 Бар — 1,83 л/с; 1,5 Бар — 2,75 л/с; 2 Бар — 3,67 л/с; 2,5 Бар — 4,58 л/с |
WEX40-220V-08Питание ~220 В; встроенное устройство защиты видеосигнала от грозовых разрядов и высоковольтных помех.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~220 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 0,25A (~220В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Защита линии видео | встроенное устройство защиты от грозовых разрядов и высоковольтных помех: полоса 50Гц–7МГц, срабатывание от 11В за 15нс |
WEX40-220V-08 (с блендой)Питание ~220 В, грозозащита линии видеосигнала, пневматическая бленда.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~220 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 0,25A (~220В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Защита линии видео | встроенное устройство защиты от грозовых разрядов и высоковольтных помех: полоса 50Гц–7МГц, срабатывание от 11В за 15нс |
| Бленда | пневматическая в комплекте; параметры бленды на странице этого исполнения не приведены |
WEX40-220V-03Питание ~220 В; встроенный передатчик видеосигнала по витой паре (до 1500 м) с защитой линии.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~220 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 0,25A (~220В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Передача видео | встроенный передатчик по «витой паре» до 1500м, защита линии от повреждения высоким напряжением есть; на странице указано: приёмник в комплект поставки не входит |
WEX40-220V-03 (с блендой)WEX40-220V-03 с пневматической блендой, препятствующей загрязнению смотрового стекла.
| Серия, маркировка | EXPLOSION PROOF, 1ExdIICT6X |
| Полезный объём | Ø105Х240 мм |
| Вход кожуха | ~220 В |
| Питание камеры на выбор | ~24В±10%, =12В±10% или =9В±10% (по 400 мА max) |
| Макс. мощность с камерой | 55Вт |
| Макс. ток с камерой | 0,25A (~220В) |
| Температура эксплуатации | –60..+50 °C |
| Вес в сборе | 15 кг |
| Передача видео | встроенный передатчик по «витой паре» до 1500м, защита линии от повреждения высоким напряжением есть |
| Бленда | пневматическая, входной патрубок 1/2" для сжатого воздуха, габариты 164х44 мм, нержавеющая сталь 12Х18Н10 |
| Расход воздуха | 1 Бар — 1,83 л/с; 1,5 Бар — 2,75 л/с; 2 Бар — 3,67 л/с; 2,5 Бар — 4,58 л/с |
Как это работает и подключается
- Кожух защищает камеру с фиксированным, вариообъективом или трансфокатором в условиях взрыво- и пожароопасных зон внутри и вне помещений. Маркировка взрывозащиты 1ExdIICT6X (группа Т6 по температуре самовоспламенения), вид взрывозащиты — взрывонепроницаемая оболочка «d». На странице WEX40-220V указан сертификат соответствия взрывозащищённого оборудования RU C-RU.ГБ04.В.00029.
- Камера и все электрические части заключены в оболочку, которая выдерживает давление взрыва внутри и не передаёт его наружу. Класс защиты IP66, рабочий диапазон –60..+50 °C, в нерабочем состоянии (хранение, включение после перерыва) температура не ниже минус 30 °C.
- Обогрев трёхступенчатый: нагреватель корпуса камеры 6 Вт с электронным датчиком, нагреватель монтажной пластины 20 Вт и двухрежимный обогреватель стекла 4,5/13,5 Вт — оба на биметаллическом термореле. Питание на камеру подаётся только после предварительного прогрева.
- Внутри источник питания камеры с трансформаторной гальванической развязкой; на выходе одно из напряжений на выбор пользователя: ~24 В, =12 В или =9 В.
- Корпус и кронштейн — нержавеющая сталь 12Х18Н10Т, кабельные вводы взрывозащищённые (латунь), стекло ударостойкое многослойное. В комплекте настенный кронштейн с двумя степенями свободы, выдерживает 60 кг с коэффициентом запаса 2,6.
Монтаж
- Тип и длину (до 10 м) кабелей питания, видеосигнала и управления выбирают при заказе по форме на странице — кожух делают под заказ; там же отмечают, нужны ли адаптеры для крепления металлорукава на каждый кабель.
- Кабели подключаются через взрывозащищённые вводы; диаметр кабелей для подключения — 3.1 - 13.9 мм.
- Кожух вешают на настенный кронштейн из комплекта (вертикальная поверхность), кронштейн позволяет навести камеру на цель в широком диапазоне углов.
- В комплекте: солнцезащитный козырёк, изоляционная втулка, изолирующая шайба, регулировочные прокладки 4 шт., винты крепления камеры разной длины 3 шт., силикагель 2 шт., инструкция по сборке кожуха с камерой.
- Устройство грозозащиты исполнений -08: полоса частот 50Гц–7МГц, спад на 6МГц 3дБ, максимальный уровень входного сигнала 10В, минимальное напряжение срабатывания 11В, время срабатывания 15нс, импульсный ток 200А (от 11 до 90 В) и 10000А (свыше 90В), рабочие температуры устройства от –40 до +50 °C.
- Исполнения -03 комплектуются устройствами передачи видеосигнала по витой паре на дальность до 1500 м с защитой линии от повреждения высоким напряжением. На странице WEX40-220V-03 указано, что приёмник в комплект поставки не входит (на страницах остальных исполнений -03 об этом не сказано).
Примеры
Камера во взрывоопасной зоне, питание ~24 В, видео коаксиалом
WEX40-24V-08: на линии видеосигнала встроенная грозозащита.
Камера во взрывоопасной зоне, видео по витой паре до 1500 м
WEX40-24V-03: передатчик по «витой паре» уже внутри кожуха.
Запылённое место, стекло быстро зарастает
Исполнение «с блендой»: в патрубок 1/2" подаётся сжатый воздух.
Только сеть ~220 В на объекте
WEX40-220V-08 или WEX40-220V-03 (в том числе с блендой): внутри источник питания камеры с гальванической развязкой, вход ~220 В.
Камера на химическом, нефтегазовом объекте во взрывоопасной зоне
Кожух предназначен для взрывоопасных зон внутри и вне помещений со смесями пыли, паров и газов с воздухом, относящимися по температуре самовоспламенения к группе Т6.
Частые вопросы
Чем отличаются WEX40-…-03 и WEX40-…-08?
По тексту страниц: в -08 встроено устройство защиты от грозовых разрядов и высоковольтных помех, в -03 вместо него встроен передатчик видеосигнала по «витой паре» на дальность до 1500 м с защитой линии.
Какая температура допустима?
Рабочий диапазон –60..+50 °C. В нерабочем состоянии нижняя температура — не ниже минус 30 °C.
Какие ещё исполнения в линейке?
Все восемь исполнений в этой карточке: на ~24 В и ~220 В, -03 и -08, с блендой и без. Других на страницах не перечислено.
Для какой группы по температуре самовоспламенения?
Для взрывоопасных смесей пыли, паров и газов с воздухом группы Т6 (ГОСТ Р 51330.0-99).
Нюансы и грабли
- Входное напряжение кожуха указано в имени: 24V — ~24 В, 220V — ~220 В. На странице WEX40-24V-08 в особенностях стоит «Напряжение питания ~220В», а в электрических параметрах вход ~24В±10% и ток 2,25A (~24В). Верить имени и параметрам, не строке особенностей.
- Камера должна питаться от одного из выходных напряжений встроенного источника (~24 В, =12 В или =9 В, до 400 мА), выбирают при подключении.
- Кабели в комплекте идут заданных при заказе типов и длин; тип и длину каждого кабеля надо указать заранее.
- Бленде нужен сжатый воздух: патрубок 1/2", расход зависит от давления. Без воздушной магистрали исполнение «с блендой» не имеет смысла.
- Нижняя температура в нерабочем состоянии (транспортирование, хранение, включение после перерыва в работе) — не ниже минус 30 °C, хотя рабочий диапазон до –60 °C. Перед включением после перерыва кожух должен быть не холоднее –30 °C.
- Приёмник видеосигнала: на странице WEX40-220V-03 написано, что он в комплект не входит, и рекомендован передатчик компании Спецвидеопроект; на страницах остальных -03 об этом ничего нет — уточняйте комплектность у WIZEBOX и закладывайте приёмник отдельно.
- Климатическое исполнение УХЛ1,5 по ГОСТ 15150-69, но с коррозионно-активными агентами как для морского (III) и приморско-промышленного (IV) типов атмосферы. По эксплуатационной температуре кожух относится к специальному электрооборудованию.
- Устройство грозозащиты исполнений -08 рассчитано на рабочие температуры только от –40 °C, тогда как кожух заявлен до –60 °C; сверяйте с условиями объекта.
