WIZEBOX · термокожухи для видеокамер, умеренный климат
WIZEBOX WHE26 — термокожухи OPTIMA серии 260: ~220/~24 В, =12 В, =24 В
Термокожухи OPTIMA серии 260 для камер в умеренном климате: –35..+40 °C, IP66, питание ~220/~24 В, =9..18 В или =18..36 В; есть кронштейн с полускрытым каналом.
Модели семейства
WHE26Универсальный вход ~220 В или ~24 В.
| Полезный объём | 190х73х66 мм |
| Вход | ~220, ~24 |
| Макс. мощность с камерой | 25Вт |
| Макс. ток | 0,12 A (~220В); 1,05 A (~24В) |
| Вес | 3,5 кг |
| Питание камеры | ~24В±10% (400 мА max); =12В±10% (400 мА max) |

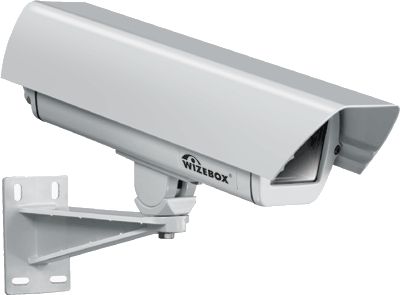

WHE26-12VПитание от =9..18 В.
| Полезный объём | 200х73х66 мм |
| Вход | =9..18 |
| Макс. мощность с камерой | 19Вт |
| Макс. ток | 1,6 A (=12В) |
| Вес | 3,2 кг |
| Питание камеры | =12В±10% (400 мА max) |

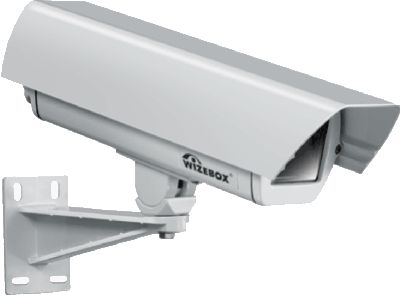

WHE26-24VПитание от =18..36 В.
| Полезный объём | 200х73х66 мм |
| Вход | =18..36 |
| Макс. мощность с камерой | 19Вт |
| Макс. ток | 0,8 A (=24В) |
| Питание камеры | =12В±10% (400 мА max) |
WHE26-mbsc25WHE26 с кронштейном с полускрытым каналом.
| Кронштейн | с полускрытым каналом |
| Вход | ~220, ~24 |
| Макс. мощность с камерой | 25Вт |

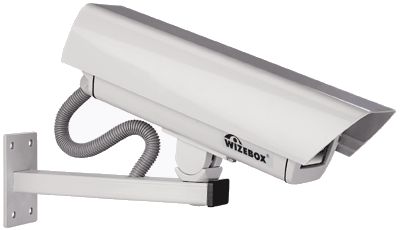

WHE26-12V-mbsc25WHE26-12V с кронштейном с полускрытым каналом.
| Кронштейн | с полускрытым каналом |
| Вход | =9..18 |
| Вес | 3,2 кг |
| Макс. мощность с камерой | 19Вт |
Как это работает и подключается
- OPTIMA защищает камеру с фиксированным или вариообъективом в умеренном климате; мощность нагревателей распределена вблизи смотрового стекла, чтобы оно не обмерзало и не запотевало. Класс защиты IP66, диапазон –35..+40 °C.
- Нагреватель 2 Вт постоянно и 6–8 Вт, которые включает термодатчик (+4/+6 °C); управление оптореле и электронным датчиком.
- Внутри источник питания камеры с трансформаторной гальванической развязкой; у WHE26 на выходе ~24 В±10% или =12 В±10% (400 мА max).
- Корпус из экструзионного алюминия и литья алюминия под давлением, покраска светло-серая RAL 7035, стекло полированное без оптических искажений, крепёж из нержавеющей стали, прокладки из Армлена, вводы полиамид.
Монтаж
- Диаметр кабелей для подключения — 4-8 мм; два кабельных ввода для питания и вывода видеосигнала.
- Камеру крепят винтами разной длины (3 шт.) на регулировочные прокладки (4 шт.), изоляционная втулка и изолирующая шайба — в комплекте; в кожух кладут силикагель 2 шт.
- Нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6. Солнцезащитный козырёк и монтажный ключ — в комплекте.
Примеры
Камера снаружи, есть сеть ~220 В или ~24 В
WHE26: один кожух на оба напряжения, вход выбирается при подключении.
Объект на постоянном токе 12 В или 24 В
WHE26-12V (=9..18 В) или WHE26-24V (=18..36 В).
Кабель хочется спрятать в кронштейне
Исполнения с окончанием -mbsc25: кронштейн с полускрытым каналом.
Частые вопросы
Что означает -mbsc25?
Кронштейн с полускрытым каналом: в комплекте поставки вместо обычного стоит «кронштейн с полускрытым каналом с винтами крепления кожуха».
Какие температуры выдерживает?
Протестированный рабочий диапазон –35..+40 °C.
Нюансы и грабли
- Исполнения 12V и 24V питаются только постоянным током (=9..18 В и =18..36 В), универсальный WHE26 — переменным ~220/~24 В; вход сверять с исполнением.
- Выход источника для камеры — до 400 мА; камеру с большим потреблением от встроенного источника не питать.
- Полезный объём у WHE26 190х73х66, а у 12V/24V — 200х73х66 мм: камеру с длинным объективом проверяйте по своему исполнению.
