WIZEBOX · термокожухи для видеокамер, умеренный климат
WIZEBOX WHE32 — термокожухи OPTIMA серии 320: ~220/~24 В, =12 В, =24 В
Удлинённые термокожухи OPTIMA серии 320 для камер в умеренном климате: –35..+40 °C, IP66, питание ~220/~24 В, =9..18 В или =18..36 В; вариант с кронштейном с полускрытым каналом.
Модели семейства
WHE32Универсальный вход ~220 В или ~24 В.
| Полезный объём | 250x73x66 мм |
| Вход | ~220, ~24 |
| Макс. мощность с камерой | 25Вт |
| Макс. ток | 0,12 A (~220В); 1,05 A (~24В) |
| Вес | 3,8 кг |
| Питание камеры | ~24В±10% (400 мА max); =12В±10% (400 мА max) |
WHE32-12VПитание от =9..18 В.
| Полезный объём | 260х73х66 мм |
| Вход | =9..18 |
| Макс. мощность с камерой | 19Вт |
| Макс. ток | 1,6 A (=12В) |
| Вес | 3,5 кг |
| Питание камеры | =12В±10% (400 мА max) |
WHE32-24VПитание от =18..36 В.
| Полезный объём | 260х73х66 мм |
| Вход | =18..36 |
| Макс. мощность с камерой | 19Вт |
| Макс. ток | 0,8A (=24В) |
| Вес | 3,5 кг |
| Питание камеры | =12В±10% (400 мА max) |
WHE32-mbsc25WHE32 с кронштейном с полускрытым каналом.
| Кронштейн | с полускрытым каналом |
| Вход | ~220, ~24 |
| Вес | 3,8 кг |

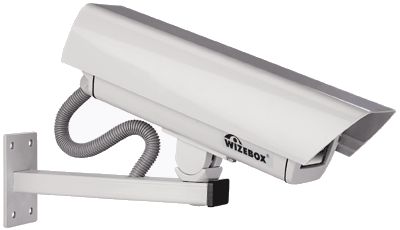

WHE32-12V-mbsc25WHE32-12V с кронштейном с полускрытым каналом.
| Кронштейн | с полускрытым каналом |
| Вход | =9..18 |
| Вес | 3,5 кг |
Как это работает и подключается
- OPTIMA защищает камеру с фиксированным или вариообъективом в умеренном климате; мощность нагревателей распределена вблизи смотрового стекла, чтобы оно не обмерзало и не запотевало. IP66, диапазон –35..+40 °C.
- Нагреватель 2 Вт постоянно и 6–8 Вт под термодатчиком (+4/+6 °C), управление оптореле и электронным датчиком.
- Внутри источник питания камеры с трансформаторной гальванической развязкой; у WHE32 на выходе ~24 В±10% или =12 В±10% (400 мА max).
- Корпус — экструзионный алюминий и литьё алюминия под давлением, покраска светло-серая RAL 7035, стекло полированное, крепёж из нержавеющей стали, прокладки из Армлена.
Монтаж
- Диаметр кабелей для подключения — 4-8 мм; два кабельных ввода для питания и вывода видеосигнала.
- Камеру крепят винтами разной длины (3 шт.) на регулировочные прокладки (4 шт.); в комплекте изоляционная втулка, изолирующая шайба, солнцезащитный козырёк, монтажный ключ; силикагель 2 шт.
- Нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
Примеры
Камера с длинным объективом, сеть ~220 В или ~24 В
WHE32: длиннее серии 260, вход выбирается при подключении.
Питание от источника постоянного тока
WHE32-12V (=9..18 В) или WHE32-24V (=18..36 В).
Нужно спрятать кабель в кронштейне
Исполнения -mbsc25: кронштейн с полускрытым каналом.
Частые вопросы
Чем WHE32 отличается от WHE26?
Длиной: полезный объём 250x73x66 мм у серии 320 против 190х73х66 мм у серии 260; вес 3,8 кг и 3,5 кг.
Что означает -mbsc25?
Кронштейн с полускрытым каналом вместо обычного.
Нюансы и грабли
- WHE32-12V и WHE32-24V питаются только постоянным током, универсальный WHE32 — переменным ~220/~24 В; напряжение на входе сверять с исполнением.
- Выход источника для камеры — до 400 мА; камеру с большим потреблением от встроенного источника не питать.
- Полезный объём WHE32 — 250x73x66 мм, а 12V/24V — 260х73х66 мм.
