WIZEBOX WHM32 — термокожух MILITARY для камер при температуре до –70 °C

Термокожух MILITARY для экстремального холода: –70..+40 °C, безопасное включение питания от –55 °C, IP66; исполнения на ~220 В и ~24 В.

Модели семейства

WHM32Вход ~220 В через всепогодный трансформатор в герметичном корпусе (~220 В → ~24 В); там же клеммник для линии видеосигнала.

Вход	~220
Полезный объём	250x73x66 мм
Макс. мощность с камерой	80Вт
Макс. ток	0,37 A (~220В)
Вес кожуха	3,9 кг
Вес трансформатора	2,8 кг
Питание камеры	~24В±10% (400 мА max); =12В±10% (400 мА max); =9В±10% (400 мА max)

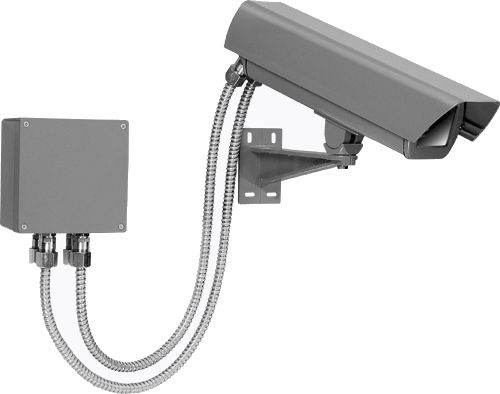

WHM32-24VБезопасное входное напряжение ~24 В; в комплекте металлическая клеммная коробка для линий питания и видеосигнала.

Вход	~24
Полезный объём	215x73x66 мм
Макс. мощность с камерой	65Вт
Макс. ток	2,7A (~24В)
Вес коробки	2,0 кг
Питание камеры	~24В±10% (300 мА max); =12В±10% (400 мА max); =9В±10% (400 мА max)

Как это работает и подключается

Кожух защищает камеру с фиксированным или вариообъективом в условиях экстремально холодного климата; протестированный диапазон –70..+40 °C, класс защиты IP66.
Устройство предварительного обогрева позволяет безопасно подавать питание на кожух при температуре от –55 °C. Питание на камеру подаётся только после прогрева.
Система обогрева трёхступенчатая, суммарная мощность нагревателей 48 Вт: нагреватель камеры 6 Вт (+4/+6 °C), обогрев стекла по периметру 2 Вт (включён постоянно), обогреватель монтажной пластины 40 Вт (+10/+20 °C).
По результатам испытаний температура корпуса камеры внутри не ниже минимальной рабочей (–10 °C) при температуре окружающей среды до –70 °C; безопасное включение проверено при температуре –60 °C.
Кожух с трансформатором (или коробкой) соединяют металлорукава через фитинги; тип металлорукава РЗ-ЦХ-12, условный проход 12 мм, внешний диаметр не более 15,9 мм, внутренний не менее 10,9 мм.

Монтаж

Длину металлорукавов (2 шт.) задают при заказе.
Диаметр кабелей для подключения — 6-10 мм.
Нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6. Возможна покраска в любой цвет по шкале RAL.
В комплекте: козырёк, два кабельных ввода, изоляционная втулка, изолирующая шайба, регулировочные прокладки 4 шт., винты крепления камеры 3 шт., силикагель 2 шт.

Примеры

Камера на севере, на объекте есть сеть ~220 В

WHM32: в комплекте трансформатор ~220 → ~24 В в герметичном корпусе.

Низковольтная сеть ~24 В

WHM32-24V: питание на кожух через клеммную коробку.

Частые вопросы

До какой температуры работает?

Протестированный диапазон –70..+40 °C; безопасная подача питания на кожух возможна от –55 °C.

Зачем трансформатор в WHM32?

Он преобразует входное ~220 В в безопасное ~24 В; внутри корпуса трансформатора смонтирован клеммник для линии видеосигнала.

Нюансы и грабли

Питание на камеру подаётся только после прогрева: сразу после подачи питания на кожух изображение на морозе появится не сразу.
На выходе для камеры у WHM32 по 400 мА на каждое напряжение, у WHM32-24V по ~24 В — 300 мА.
Габариты исполнений отличаются: 250x73x66 мм (WHM32) и 215x73x66 мм (WHM32-24V).
