WIZEBOX WIR26P — термокожухи INFRARED для тепловизоров с фиксированным объективом до –65 °C
Термокожухи с окном, прозрачным в области 7-14 мкм, для тепловизоров: –65..+55 °C, IP66, вход ~220/~24 В или =9..18 В.
Модели семейства
WIR26PВход ~220 В или ~24 В.
| Полезный объём | 190x73x66 мм |
| Температура | –65..+55 °C |
| Вход | ~220, ~24 |
| Макс. мощность | 22Вт |
| Макс. ток | 0,10 A (~220В) |
| Вес | 3,5 кг |
| Питание тепловизора | ~24В±10% (400 мА max); =12В±10% (400 мА max); =9В±10% (400 мА max) |

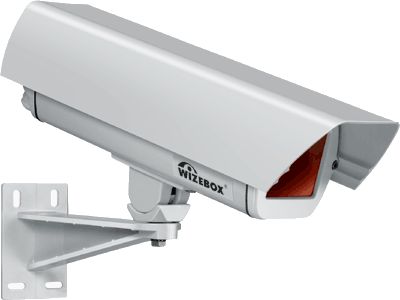

WIR26P-12VПитание =9..18 В.
| Полезный объём | 200x73x66 мм |
| Вход | =9..18 |
| Макс. мощность | 17,5Вт |
| Макс. ток | 1,45 A (=12В) |
| Вес | 3,2 кг |
| Питание тепловизора | = 12В ±10% (400 мА max ); =9В ±10% (400 мА max ) |
Как это работает и подключается
- Защищает тепловизор с фиксированным объективом в условиях экстремально холодного климата; протестированный диапазон –65..+55 °C, IP66.
- Смотровое стекло прозрачно в области 7-14 мкм, двустороннее просветляющее покрытие даёт пропускание на уровне 94%; стекло обогревается по периметру.
- Питание на тепловизор подаётся только после предварительного прогрева; нагреватель тепловизора 6 Вт (+4/+6 °C), нагреватель стекла 2 Вт.
- Корпус — экструзионный алюминий и литьё алюминия под давлением, вводы из латуни.
Монтаж
- Диаметр кабелей для подключения — 4-8 мм; два кабельных ввода.
- В комплекте монтажный комплект для крепления тепловизора и блока нагревателей и переходная кросс-плата для подключения тепловизора к питанию и линии видеосигнала.
- Нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
Примеры
Тепловизор с фиксированным объективом на морозе
WIR26P при входе ~220 В или ~24 В.
Питание от =9..18 В
WIR26P-12V.
Частые вопросы
Какое стекло в кожухе?
Материал окна прозрачен в области от 7 до 14 мкм, коэффициент пропускания на уровне 94% благодаря двустороннему просветляющему покрытию.
Нюансы и грабли
- Вход выбирают по исполнению: ~220/~24 В у WIR26P и =9..18 В у WIR26P-12V.
- Питание тепловизора от встроенного источника — до 400 мА на каждое из напряжений.
