WIZEBOX WSS SV26 / SV32 — комплекты STREET SET: термокожух, передатчик по витой паре и клеммная коробка
Собранный комплект для холодного климата: термокожух SV26 или SV32, передатчик видео по витой паре до 1500 м, IP66-коробка, монтажный адаптер; –52..+40 °C.
Модели семейства
WSS SV26-03/04Кожух серии 260, устройства передачи и приёма видеосигнала; адаптер для крепления комплекта на стену.
| Полезный объём | 160x73x66 мм |
| Серия | 260 |
| Вес кожуха | 3,5 кг |
| Температура | –52..+40 °C |
| Комплект передачи видео | устройства передачи и приёма, до 1500м |
| Адаптер | на стену |

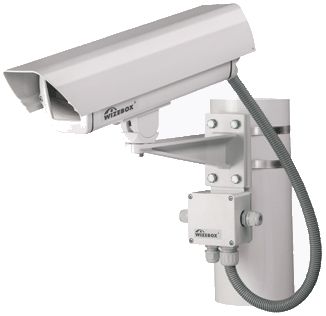

WSS SV26-03/04-paТо же, но вместо настенного адаптера — монтажный адаптер с хомутами для крепления комплекта на столб.
| Полезный объём | 160x73x66 мм |
| Вес кожуха | 3,5 кг |
| Адаптер | с хомутами, на столб |

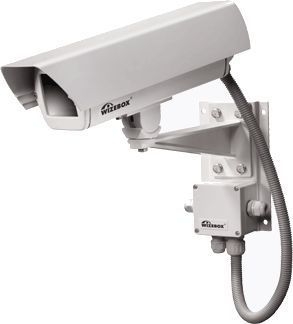

WSS SV26-03/04NRВ комплекте только устройство передачи видеосигнала (передатчик); адаптер на стену.
| Полезный объём | 160x73x66 мм |
| Вес кожуха | 3,5 кг |
| Передача видео | передатчик по «витой паре», до 1500м |
| Адаптер | на стену |
WSS SV26-03/04NR-paТолько передатчик видеосигнала, адаптер с хомутами на столб.
| Полезный объём | 160x73x66 мм |
| Вес кожуха | 3,5 кг |
| Адаптер | с хомутами, на столб |
WSS SV32-03/04Кожух серии 320 (длиннее), устройства передачи и приёма видеосигнала; адаптер на стену.
| Полезный объём | 250x73x66 мм |
| Серия | 320 |
| Вес кожуха | 3,9 кг |
| Температура | –52..+40 °C |
WSS SV32-03/04-paСерия 320, адаптер с хомутами на столб.
| Полезный объём | 250x73x66 мм |
| Вес кожуха | 3,9 кг |
| Адаптер | с хомутами, на столб |
WSS SV32-03/04NRСерия 320, только передатчик видеосигнала, адаптер на стену.
| Полезный объём | 250x73x66 мм |
| Вес кожуха | 3,9 кг |
| Передача видео | передатчик |
WSS SV32-03/04NR-paСерия 320, только передатчик видеосигнала, адаптер с хомутами на столб.
| Полезный объём | 250x73x66 мм |
| Вес кожуха | 3,9 кг |
| Адаптер | с хомутами, на столб |
Как это работает и подключается
- Комплект WIZEBOX STREET SET собран из термокожуха SV26-03/04 или SV32-03/04, герметичной клеммной коробки IP66 с предварительно собранным блоком устройства передачи видео по «витой паре» (производитель — СПЕЦВИДЕОПРОЕКТ, дальность до 1500 м) и устройства защиты линии видеосигнала от повреждения высоким напряжением.
- Кабели передачи видеосигнала и питания кожуха длиной 0,7 м уложены в низкотемпературную пластиковую гофрированную трубу; для соединения кожуха с коробкой идут специальные фитинги.
- Сборка профессиональная: кожух с кронштейном и клеммной коробкой соединены механически в одно целое, максимум электрических соединений уже выполнен. Возможна покраска в любой цвет по шкале RAL.
- Кожух: IP66, рабочий диапазон –52..+40 °C; нагреватель камеры 4 Вт, включение/выключение +4/+6 °C; вход ~24 В±10% или ~220В±10% (выбирает пользователь), на выходе ~24 В±10% (400 мА max) или =12 В±10% (350 мА max) с трансформаторной гальванической развязкой. Максимальная мощность 17 Вт, ток 0,08A (~220В) или 0,7A (~24В) с камерой.
Монтаж
- Комплект крепится к стене (исполнения без -pa) или к столбу хомутами (исполнения -pa) через дополнительный монтажный адаптер; для крепления комплекта к адаптеру в комплект входят гайки М6 — 4 шт.
- Диаметр кабелей для подключения комплекта — 6-10 мм; три кабельных ввода для подключения питания и вывода видеосигнала.
- Кронштейн с винтами крепления кожуха и монтажный ключ — в комплекте; нагрузка на кронштейн 50 кг с коэффициентом запаса 2,6.
- Камеру ставят в кожух винтами разной длины (3 шт.) на регулировочные прокладки 4 шт.; в кожух кладут силикагель 2 шт.; изоляционная втулка и изолирующая шайба тоже идут в комплекте.
Примеры
Камера на стене здания, видео по витой паре до 1500 м, на объекте есть приёмник
WSS SV26-03/04 или SV32-03/04 (с адаптером на стену).
Камера на опоре или столбе
Исполнения с окончанием -pa: адаптер с хомутами для крепления на столб.
Приёмное устройство уже есть или не нужно
Исполнения NR: в комплекте только устройство передачи видеосигнала.
Частые вопросы
Что такое исполнения -pa?
Вместо монтажного адаптера на стену в комплект входит адаптер с хомутами для крепления на столб. Расшифровку названия страницы не приводят.
Чем SV26 отличается от SV32?
Размерами кожуха: полезный объём 160x73x66 мм у серии 260 и 250x73x66 мм у серии 320; вес кожуха 3,5 кг и 3,9 кг.
Какая дальность передачи видео?
До 1500 м по кабелю «витая пара»; устройство передачи — производства СПЕЦВИДЕОПРОЕКТ, с защитой линии от повреждения высоким напряжением.
Нюансы и грабли
- Исполнения NR — с одним устройством передачи видеосигнала; в исполнениях без NR в описании комплекта стоят устройства передачи и приёма. Если нужен приёмник на стороне поста — сверьте состав комплекта.
- Входное напряжение комплекта выбирают на месте: ~24 В или ~220 В; на страницах порядок выбора не описан — подключайте по инструкции из комплекта.
- Выбирайте кабель в диапазоне 6-10 мм: вводы кожуха и коробки рассчитаны на него.
