WIZEBOX · готовые комплекты: термокожух и клеммная коробка
WIZEBOX WSS SVS21 — комплект STREET SET STANDARD: малый термокожух и герметичная клеммная коробка (на стену или на опору, -pa)
Термокожух SVS21 с клеммной коробкой IP66 в собранном виде: –30..+40 °C, вес 1,7 кг, ~220 В или ~24 В; исполнения -pa — с адаптером с хомутами для вертикальной опоры.
Модели семейства
WSS SVS21Питание ~220 В, встроенный источник питания камеры; клеммная коробка крепится к стене (монтажный комплект в составе).
| Полезный объём | 160x65x50 мм |
| Температура | –30..+40 °C |
| Напряжение на кожухе | ~220 |
| Макс. мощность с камерой | 29Вт |
| Макс. ток | 0,13А(~220В) |
| Питание камеры | ~24В±10% (150мА max); =12В±10% (300мА max) |
| Вес в сборе | 1,7 кг |

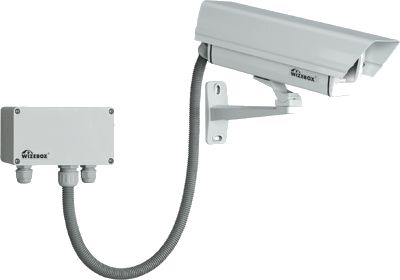

WSS SVS21-24VТо же на ~24 В; крепление клеммной коробки к стене.
| Полезный объём | 160x65x50 мм |
| Температура | –30..+40 °C |
| Напряжение на кожухе | ~24 |
| Макс. мощность с камерой | 29Вт |
| Макс. ток | 1,2А(~24В) |
| Вход источника | ~24В±10% |
| Питание камеры | ~24В±10% (150мА max); =12В±10% (300мА max) |
| Вес в сборе | 1,7 кг |

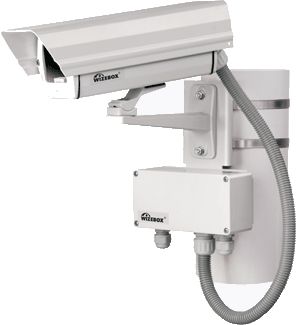

SVS21-paПитание ~220 В; с монтажным адаптером с хомутами для вертикальной опоры.
| Полезный объём | 160x65x50 мм |
| Вход термокожуха | ~220 В |
| Макс. мощность с камерой | 29 Вт |
| Макс. ток | 0,13А (~220В) |
| Обогреватель монтажной пластины | 20 Вт, включение +10 °С, выключение +20 °С |
| Обогреватель стекла | 2 Вт, включён постоянно |
| Питание камеры | ~24 В ±10% (150 мА max); =12 В ±10% (300 мА max) |
| Температура эксплуатации | –30..+40 °C |
SVS21-24V-paПитание ~24 В; с монтажным адаптером с хомутами для вертикальной опоры.
| Полезный объём | 160x65x50 мм |
| Вход термокожуха | ~24 В |
| Макс. мощность с камерой | 29 Вт |
| Макс. ток | 1,2А (~24В) |
| Обогреватель монтажной пластины | 20 Вт, включение +10 °С, выключение +20 °С |
| Обогреватель стекла | 2 Вт, включён постоянно |
| Питание камеры | ~24 В ±10% (150 мА max); =12 В ±10% (300 мА max) |
| Температура эксплуатации | –30..+40 °C |
Как это работает и подключается
- Комплект WIZEBOX STREET SET WSS SVS21 состоит из термокожуха SVS21 и герметичной (IP66) клеммной коробки с предварительно собранным клеммным блоком; кабели видеосигнала и питания кожуха длиной 1,0 м идут в пластиковой гофрированной трубе.
- Кожух с кронштейном и коробкой соединены механически, максимум электрических соединений выполнен. Возможна покраска в любой цвет по шкале RAL.
- Защищает камеру с фиксированным или вариообъективом в условиях холодного климата; класс защиты IP66, диапазон –30..+40 °C.
- Обогрев: нагреватель монтажной пластины 20 Вт (включение/выключение +10 °C/+20 °C) и дополнительный обогреватель стекла 2 Вт, включён постоянно. В кожухе биметаллическое термореле, источник питания камеры с трансформаторной развязкой.
- Суффикс pa — в комплекте монтажный адаптер с хомутами для крепления на вертикальные опоры (диаметр опоры указывается при заказе); без pa — монтажный комплект для крепления клеммной коробки к стене. Суффикс 24V — питание кожуха ~24 В.
Монтаж
- В комплекте: кронштейн с винтами крепления кожуха, монтажный ключ, два кабельных ввода, изоляционная втулка, регулировочные прокладки 2 шт., винт крепления камеры, силикагель 2 шт.; без pa — монтажный комплект для крепления клеммной коробки к стене, с pa — монтажный адаптер с хомутами для вертикальной опоры.
- Диаметр кабелей для подключения кожуха — 6-10 мм; нагрузка на кронштейн 25 кг с коэффициентом запаса 2,6.
- Коробка — поликарбонат, прокладки неопреновые; кожух — экструзионный алюминий и литьё алюминия под давлением, покраска светло-серая RAL 7035.
Примеры
Небольшая камера на стене, сеть ~220 В
WSS SVS21: обогреватели и источник питания камеры внутри, клеммная коробка крепится к стене.
Объект питается ~24 В
WSS SVS21-24V: то же на ~24 В.
Малая камера на столбе или другой вертикальной опоре
SVS21-pa (~220 В) или SVS21-24V-pa (~24 В): вместо стенового монтажного комплекта идёт адаптер с хомутами, диаметр опоры указывается при заказе.
Частые вопросы
Чем WSS SVS21 отличается от WSS SVS21-pa?
Способом крепления: у -pa в комплекте монтажный адаптер с хомутами для вертикальных опор, у исполнений без pa — монтажный комплект для крепления клеммной коробки к стене. Термокожух и электрические параметры по страницам одинаковы.
Какие ещё исполнения WSS SVS21 есть?
На страницах перечислены также WSS SVS21-9V, -9V-pa, -24/9V и -24/9V-pa; в этой карточке — исполнения на ~220 В и ~24 В, с pa и без.
Какая коробка в комплекте?
Герметичная клеммная коробка IP66; у исполнения WSS SVS21 на ~220 В указана WIZEBOX BG258.
Нюансы и грабли
- Выход для камеры ограничен: ~24В±10% до 150мА или =12В±10% до 300мА (у всех исполнений SVS21); проверьте ток вашей камеры.
- Нагрузка на кронштейн всего 25 кг — тяжёлую камеру с объективом на него не ставить.
- Устройство защиты линии видеосигнала в составе SVS21 на странице не указано (в отличие от SVS26/SVS32) — при необходимости предусмотрите отдельно.
- Для крепления на опору берите исполнение с pa и укажите диаметр опоры при заказе: в исполнениях без pa адаптера с хомутами нет, только комплект для крепления коробки к стене.
