WIZEBOX · комплект термокожуха с клеммной коробкой на одной плите

WIZEBOX WSS SVS26 и SVS32 — термокожух STANDARD с клеммной коробкой и грозозащитой на монтажной пластине

Комплект STREET SET: термокожух и герметичная клеммная коробка IP66 на одной пластине, грозозащита видеосигнала, кабели 0,7 м в гофре; до –52 °C.

Комплекты WIZEBOX STREET SET WSS SVS26 / SVS32 (STANDARD)

Модели семейства

SVS26 / SVS26-paУниверсальный вход ~220 В или ~24 В; на камеру ~24 В, =12 В или =9 В.
SVS26 / SVS26-pa
Полезный объём190x73x66 мм
Вход термокожуха~220, ~24 В
Макс. мощность с камерой17 Вт
Макс. ток с камерой0,08 A (~220В); 0,7 A (~24В)
Питание камеры~24 В ±10%, =12 В ±10%, =9 В ±10% (по 400 мА max каждый, выбирается пользователем)
Вес термокожуха3,5 кг
Температура эксплуатации–52..+40 °C
SVS26-12V / SVS26-12V-paПитание от источника =9..18 В; на камеру =12 В или =9 В.
SVS26-12V / SVS26-12V-pa
Полезный объём200x73x66 мм
Вход термокожуха=9..18 В
Макс. мощность с камерой12,5 Вт
Макс. ток с камерой1,05 A (=12В)
Питание камеры=12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,2 кг
Температура эксплуатации–52..+40 °C
SVS26-42V / SVS26-42V-paВход ~42 В; на камеру ~24 В, =12 В или =9 В.
SVS26-42V / SVS26-42V-pa
Полезный объём190x73x66 мм
Вход термокожуха~42 В ±10%
Макс. мощность с камерой17 Вт
Макс. ток с камерой0,4 A (~42В)
Питание камеры~24 В ±10%, =12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,5 кг
Температура эксплуатации–52..+40 °C
SVS32 / SVS32-paУдлинённый корпус под камеру большей длины; вход ~220 В или ~24 В; на камеру =12 В или =9 В (~24 В на странице не указано).

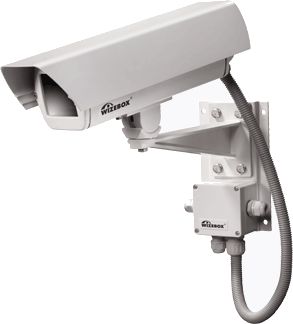

SVS32 / SVS32-pa
Полезный объём250x73x66 мм
Вход термокожуха~220, ~24 В
Макс. мощность с камерой17 Вт
Макс. ток с камерой0,08 A (~220В); 0,7 A (~24В)
Питание камеры=12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,8 кг
Температура эксплуатации–52..+40 °C
SVS32-12V / SVS32-12V-paУдлинённый корпус, питание =9...18 В; на камеру =12 В или =9 В.
SVS32-12V / SVS32-12V-pa
Полезный объём260x73x66 мм
Вход термокожуха=9...18 В
Макс. мощность с камерой12,5 Вт
Макс. ток с камерой1,05 A (=12В)
Питание камеры=12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,5 кг
Температура эксплуатации–52..+40 °C
SVS32-42V / SVS32-42V-paУдлинённый корпус, вход ~42 В; на камеру ~24 В, =12 В или =9 В.
SVS32-42V / SVS32-42V-pa
Полезный объём250x73x66 мм
Вход термокожуха~42 В ±10%
Макс. мощность с камерой17 Вт
Макс. ток с камерой0,4 A (~42В)
Питание камеры~24 В ±10%, =12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,8 кг
Температура эксплуатации–52..+40 °C

Как это работает и подключается

Монтаж

Примеры

Камера на холодном объекте с сетью ~220 В или ~24 В

SVS26 или SVS32: универсальный вход, внутри источник питания камеры.

Питание от источника =12 В

SVS26-12V и SVS32-12V: вход =9..18 В, на камеру =12 В.

Питание переменным ~42 В

SVS26-42V и SVS32-42V: вход ~42 В ±10%.

Установка на вертикальную опору

Исполнения с суффиксом pa — монтажный адаптер с хомутами вместо настенного.

Частые вопросы

Чем SVS26 отличается от SVS32?

Длиной корпуса: полезный объём 190x73x66 мм у SVS26 и 250x73x66 мм у SVS32, вес термокожуха 3,5 кг и 3,8 кг.

Какой диапазон температур?

Протестированный рабочий диапазон термокожуха — от –52 до +40 °C; класс защиты термокожуха и клеммной коробки IP66.

Что значит pa в названии?

Монтажный адаптер с хомутами для крепления комплекта на вертикальные опоры; диаметр опоры указывается при заказе.

Есть ли в комплекте защита линии видеосигнала от высокого напряжения?

Да, устройство защиты линии видеосигнала от повреждения высоким напряжением («грозозащита») входит в базовую комплектацию.
