WIZEBOX · комплект термокожуха с клеммной коробкой на одной плите

WIZEBOX WSS WHE26 и WHE32 — термокожух OPTIMA с клеммной коробкой и грозозащитой на монтажной пластине

Комплект STREET SET на базе OPTIMA: термокожух, клеммная коробка IP66 и грозозащита видеосигнала на одной пластине; от –35 до +40 °C.

Комплекты WIZEBOX STREET SET WSS WHE26 / WHE32 (OPTIMA)

Модели семейства

WHE26 / WHE26-paУниверсальный вход ~220 В или ~24 В.
WHE26 / WHE26-pa
Полезный объём190х73х66 мм
Вход термокожуха~220, ~24 В
Макс. мощность с камерой25 Вт
Макс. ток с камерой0,12 A (~220В); 1,05 A (~24В)
Обогреватель2Вт (постоянно) + 8Вт (управляются термодатчиком)
Питание камеры~24 В ±10%, =12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,5 кг
Температура эксплуатации–35..+40 °C
WHE26-12V / WHE26-12V-paПитание =9..18 В.
WHE26-12V / WHE26-12V-pa
Полезный объём200х73х66 мм
Вход термокожуха=9..18 В
Макс. мощность с камерой19 Вт
Макс. ток с камерой1,6 A (=12В)
Обогреватель2Вт (постоянно) + 6Вт (управляются термодатчиком)
Питание камеры=12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,2 кг
Температура эксплуатации–35..+40 °C

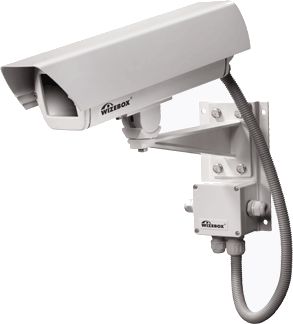

WHE32 / WHE32-paУдлинённый корпус; универсальный вход ~220 В или ~24 В.
WHE32 / WHE32-pa
Полезный объём250x73x66 мм
Вход термокожуха~220, ~24 В
Макс. мощность с камерой25 Вт
Макс. ток с камерой0,12 A (~220В); 1,05 A (~24В)
Обогреватель2Вт (постоянно) + 8Вт (управляются термодатчиком)
Питание камеры~24 В ±10%, =12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,8 кг
Температура эксплуатации–35..+40 °C
WHE32-12V / WHE32-12V-paУдлинённый корпус, питание =9..18 В.
WHE32-12V / WHE32-12V-pa
Полезный объём260х73х66 мм
Вход термокожуха=9..18 В
Макс. мощность с камерой19 Вт
Макс. ток с камерой1,6 A (=12В)
Обогреватель2Вт (постоянно) + 6Вт (управляются термодатчиком)
Питание камеры=12 В ±10%, =9 В ±10% (по 400 мА max)
Вес термокожуха3,5 кг
Температура эксплуатации–35..+40 °C

Как это работает и подключается

Монтаж

Примеры

Умеренный и холодный климат, сеть ~220 В или ~24 В

WHE26 или WHE32: универсальный вход, внутри источник питания камеры.

Питание от источника =12 В

WHE26-12V и WHE32-12V: вход =9..18 В, на камеру =12 В.

Установка на вертикальную опору

Исполнения pa — адаптер с хомутами вместо настенного.

Частые вопросы

Чем WHE отличается от SVS?

WHE — серия OPTIMA с рабочим диапазоном от –35 до +40 °C и мощностью с камерой 25 Вт; SVS — серия STANDARD, рабочий диапазон и мощность у неё другие (см. карточку WSS SVS26 / SVS32).

Чем WHE26 отличается от WHE32?

Длиной корпуса: полезный объём 190х73х66 мм и 250x73x66 мм; вес термокожуха 3,5 кг и 3,8 кг.

Входит ли защита линии видеосигнала от высокого напряжения?

Да, устройство защиты линии видеосигнала от повреждения высоким напряжением входит в базовую комплектацию.
