WIZEBOX WZIK2.1–WZIK2.4 — управляемые ИК-прожекторы 850 нм для термокожухов WPA40

Светодиодные ИК-прожекторы 6, 12, 24 и 48 Вт, 850 нм, с цифровым датчиком освещённости и управлением по цифровому входу и RS-485; ставятся в термокожухи серии WPA40.

Модели семейства

WZIK2.16 Вт, круглый луч, матрица из двух блоков мощных светодиодов.

Мощность	6 Вт
Угол подсветки (по горизонтали)	10° ~ 40°
Дальность подсветки	25 ~ 100 м
Форма луча	круглая
Излучатель	матрица из двух блоков светодиодов высокой мощности
Длина волны	850 нм
Питание	5V и 12VDC
Габариты	135 x 87.01 x 88.05 мм
Вес	1.2 кг
Рабочая температура	-50 °C ~ 50 °C

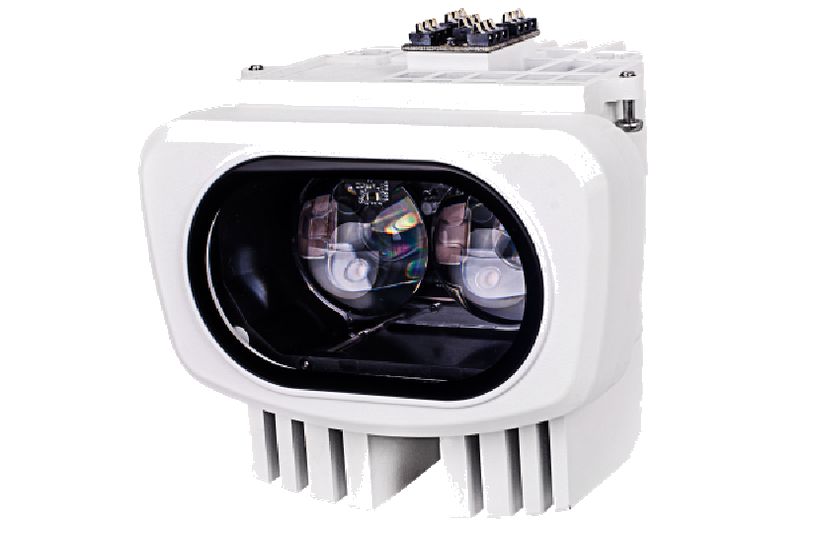

WZIK2.212 Вт, круглый луч, матрица из двух блоков мощных светодиодов.

Мощность	12 Вт
Угол подсветки (по горизонтали)	10° ~ 40°
Дальность подсветки	50 ~ 140 м
Форма луча	круглая
Излучатель	матрица из двух блоков светодиодов высокой мощности
Длина волны	850 нм
Питание	5V и 12VDC
Габариты	135 x 87.01 x 88.05 мм
Вес	1.2 кг
Рабочая температура	-40 °C ~ 50 °C

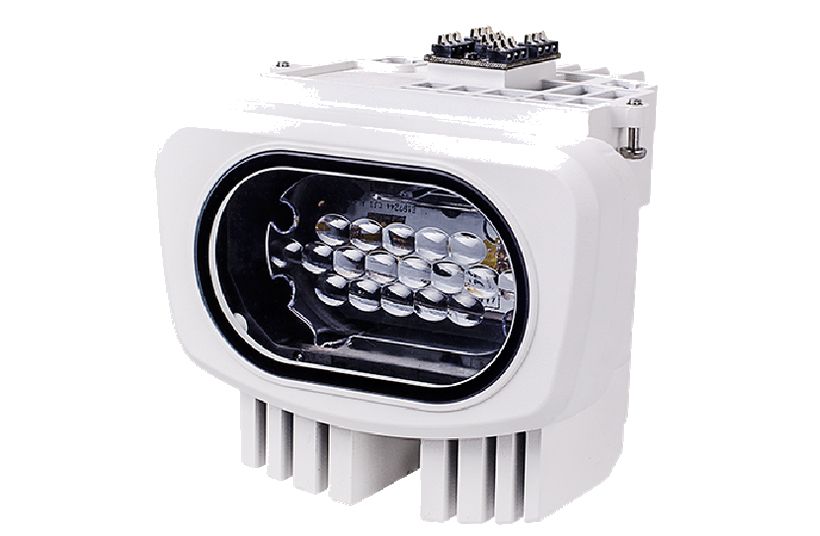

WZIK2.324 Вт, эллиптический луч, матрица из 18 светодиодов.

Мощность	24 Вт
Угол подсветки (по горизонтали)	10° ~ 30°
Дальность подсветки	70 ~ 200 м
Форма луча	эллипс
Излучатель	матрица из 18 светодиодов
Длина волны	850 нм
Питание	5V и 24VDC
Габариты	135 x 106 x 111 мм
Вес	1.2 кг
Рабочая температура	-40 °C ~ 50 °C

WZIK2.448 Вт, эллиптический луч, матрица из 18 светодиодов.

Мощность	48 Вт
Угол подсветки (по горизонтали)	10° ~ 30°
Дальность подсветки	150 ~ 350 м
Форма луча	эллипс
Излучатель	матрица из 18 светодиодов
Длина волны	850 нм
Питание	5V и 24VDC
Габариты	135 x 106 x 111 мм
Вес	1.2 кг
Рабочая температура	-40 °C ~ 50 °C

Как это работает и подключается

Прожектор работает как часть термокожуха серии WPA40: подключается разъёмом ITB. На странице указано, что поддерживаются термокожуха серии WPA40 и WPA400Х.
Цифровой вход — ИК ВКЛ/ВЫКЛ; цифровой выход — сигнал цифрового датчика освещения. Порог срабатывания датчика по умолчанию 100 Люкс, меняется с шагом 10 Люкс через RS-485.
Длина волны ИК-излучения 850 нм. Холодный старт — от -40 °C.
Угол подсветки (4 положения) выбирается двухконтактным переключателем в блоке питания и управления термокожуха; таблица углов и дальностей по положениям — в карточке термокожуха WPA40O1-24.

Монтаж

Установка, подключение платы ITB и выбор угла подсветки описаны в карточке термокожуха WIZEBOX WPA40O1-24.
Питание: WZIK2.1 и WZIK2.2 — 5V и 12VDC, WZIK2.3 и WZIK2.4 — 5V и 24VDC.

Примеры

Подсветка двора или короткого периметра

WZIK2.1 (6 Вт) или WZIK2.2 (12 Вт), питание 12VDC.

Длинный периметр, парковка

WZIK2.3 (24 Вт) или WZIK2.4 (48 Вт): эллиптический луч, питание 24VDC.

Частые вопросы

Какой длины волны ИК-излучение?

850 нм.

Как менять порог датчика освещённости?

Через RS-485 с шагом 10 Люкс; по умолчанию 100 Люкс.

В какие термокожухи ставятся?

В термокожухи серии WPA40 (и WPA400Х, как указано на странице).

Нюансы и грабли

Расхождение дальности: на страницах прожекторов WZIK2.1 — 25 ~ 100 м, WZIK2.4 — 150 ~ 350 м, а в описании термокожуха WPA40O1 диапазоны указаны иначе (40-100 м и 150-250 м). Для проекта берите более строгие значения и проверяйте на объекте.
Габариты и поле подсветки приведены на страницах рисунками.
При работе с ИК-прожектором избегайте попадания излучения в глаза или используйте защитные очки (требование из описания термокожуха WPA40O1).
