Yeastar TA1600/2400/3200/1610/3210 — аналоговый VoIP-шлюз на 16–32 порта

Шлюз большой ёмкости на 16, 24 или 32 порта. FXS-версия (TA1600/2400/3200) подключает телефоны/факсы к SIP, FXO-версия (TA1610/3210) — городские линии/АТС к VoIP.

VoIP-шлюз Yeastar TA1600/2400/3200 и TA1610/3210

Модели семейства

TA1600 / TA2400 / TA3200 (FXS)16, 24 или 32 порта FXS — для аналоговых телефонов и факсов.

FXS-порты	16 (TA1600), 24 (TA2400) или 32 (TA3200)
Кодеки	u-law, a-law, G726, G729A/B, GSM, ADPCM, G722, G723, iLBC
Протоколы	SIP, IAX2
Факс	T.38
Функции	Hunt Group, конференция на 3 стороны, прямой IP-вызов, межпортовые вызовы

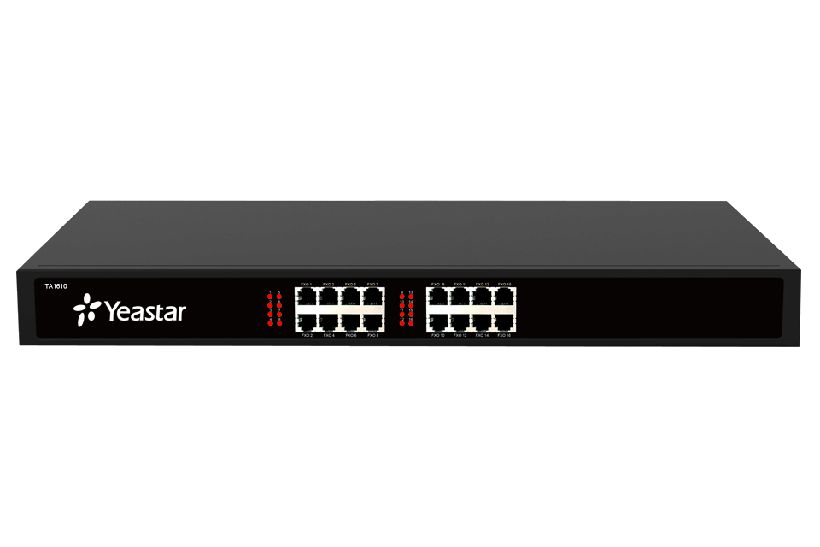

TA1610 / TA3210 (FXO)16 (TA1610) или 32 (TA3210) порта FXO — для городских линий/АТС.

FXO-порты	16 (TA1610) или 32 (TA3210)
Кодеки	G711 a/u-law, G722, G723, G726, G729A/B, GSM, ADPCM
Протоколы	SIP, IAX2
Функции	гибкие правила маршрутизации звонков, шаблоны VoIP-сервера

Как это работает и подключается

FXS-версия работает как АТС для аналоговых аппаратов, FXO-версия — как аналоговый телефон для городской линии; направление не путать.
Число шаблонов дозвона (Dial Pattern Template) ограничено количеством портов конкретной модели.
По умолчанию шлюз — DHCP-клиент и получает IP-адрес из сети автоматически; свой IP и адрес для веб-доступа можно узнать голосовым меню: набрать «***» с аналогового телефона, затем «1» — IP-адрес, «2» — адрес для веб-доступа.
Вход в веб-интерфейс по умолчанию: Username — admin, Password — password. Для доступа к «Advanced Settings» из голосового меню — отдельный пароль, по умолчанию 123456.
Шлюз работает как клиент VLAN — для тегированного порта нужен коммутатор 3-го уровня (L3), который сам создаёт VLAN.

Монтаж

Обе линейки — стоечные шлюзы большой ёмкости; РЭ описывает только веб-настройку, установочная инструкция с размерами и питанием в переданном файле отсутствует.
FXS-порты (телефоны) и FXO-порты (городские линии) физически разные — не подключать линию АТС к FXS-порту и наоборот.
Сброс к заводским настройкам — не аппаратной кнопкой, а через веб (страница Firmware Upgrade, опция «Reset configuration to Factory Defaults»).
MWI (индикатор ожидающего сообщения на аналоговом телефоне) поддерживает три способа зажигания лампы — neon, FSK и Polarity; выбирать по тому, что поддерживает конкретный телефон.

Примеры

Крупный call-центр с аналоговыми аппаратами

TA3200 (FXS) переводит 32 аналоговых телефона на IP-АТС.

Резервный пул городских линий

TA1610 (FXO) подключает 16 линий city/PSTN к SIP-серверу как резерв к основному транку.

Частые вопросы

Чем TA1600 отличается от TA1610?

TA1600 — FXS-шлюз для телефонов на 16 портов, TA1610 — отдельная FXO-линейка на 16 портов для городских линий.

Сколько портов у самой крупной модели?

32 порта: TA3200 (FXS) или TA3210 (FXO).

Как узнать IP-адрес шлюза при первом включении?

Поднять трубку аналогового телефона, набрать «***», затем «1» — голосом назовёт IP-адрес, «2» — адрес для входа в веб-интерфейс. Логин/пароль веб-интерфейса по умолчанию — admin/password.

Нюансы и грабли

TA1600/2400/3200 (FXS) и TA1610/3210 (FXO) — разные линейки по назначению, несмотря на похожую нумерацию; путать модели при заказе нельзя.
Редакции v3/v4 руководства (более новые прошивки) не добавляют новых аппаратных характеристик к базовому РЭ — только описание ПО.
Без DHCP-сервера в сети узнать IP-адрес шлюза через веб не получится — сначала нужен голосовой доступ через аналоговый телефон, подключённый к порту.
Кодек G.729 требует покупки отдельного лицензионного ключа — руководство рекомендует ввести его на странице кодеков, иначе доступны только остальные из списка.

Документация

Yeastar — TA1600/2400/3200 User Manual
Yeastar — TA1600/2400/3200 User Manual v3, v4 (вошли в карточку, новых ТТХ не добавили)
Yeastar — TA1610 User Manual, TA1610 v3
Yeastar — TA3210 User Manual
