Yeastar TA400/800/410/810 — аналоговый VoIP-шлюз, 4 или 8 портов

Настольный шлюз на 4 или 8 аналоговых портов. FXS-версия (TA400/800) подключает телефоны и факсы к SIP, FXO-версия (TA410/810) — линии АТС/city-линии к VoIP.

Модели семейства

TA400 / TA800 (FXS)4 (TA400) или 8 (TA800) портов FXS — для аналоговых телефонов и факсов.

FXS-порты (RJ11)	4 (TA400) или 8 (TA800)
LAN	1 порт, WAN зарезервирован
Кодеки	u-law, a-law, G726, G729A/B, GSM, ADPCM, G722, G723, iLBC
Протоколы	SIP, IAX2, RADIUS
Факс	T.38
Температура хранения	-20…+65 °C (4…149 °F)
Температура работы	0…+40 °C (32…104 °F)
Влажность	10–90 %, без конденсата
Сброс	кнопка на задней панели, удержание 7 секунд — сброс к заводским настройкам

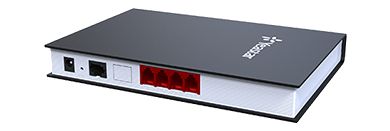

TA410 / TA810 (FXO)4 (TA410) или 8 (TA810) портов FXO — для подключения городских линий/АТС к VoIP.

FXO-порты	4 (TA410) или 8 (TA810)
Кодеки	G711 a/u-law, G722, G723, G726, G729A/B, GSM, ADPCM
Протоколы	SIP, IAX2
Эхоподавление	ITU-T G.168 LEC

Как это работает и подключается

FXS-порт эмулирует АТС для аналогового телефона; FXO-порт эмулирует телефон для городской линии — не перепутать направление при заказе.
Конфигурация — через веб-интерфейс; на FXS-версии число шаблонов VoIP Server ограничено числом портов.
По умолчанию TA400/800 — DHCP-клиент; IP-адрес и адрес для веб-доступа узнаются голосовым меню с аналогового телефона: набрать «***», затем «1» — IP-адрес, «2» — адрес веб-доступа.
Вход в веб-интерфейс по умолчанию: Username — admin, Password — password. Пароль для «Advanced Settings» из голосового меню по умолчанию — 123456.
MWI (индикатор ожидающего сообщения на телефоне) поддерживает три способа зажигания — neon, FSK, Polarity.

Монтаж

TA400/800: LAN — в маршрутизатор/PBX, FXS-порты RJ11 — к аналоговым телефонам, питание — штатным адаптером (выключателя на корпусе нет).
Держать кнопку сброса на задней панели дольше нужного нельзя — паспорт предупреждает, что система может выйти из строя.
Возможен настольный вариант или настенный монтаж на штатной стойке.
Индикация передней панели: Power — питание; Run мигает при исправной работе системы, не мигает/не горит — система неисправна; LAN Status — состояние сети; FXS Ports Status горит зелёным ровно, если порт свободен или линия не подключена, и мигает зелёным при вызове/разговоре на этом порту.
Комплект поставки TA400/TA800: сам шлюз, кабель RJ45, гарантийная карта, подставка, адаптер питания, краткая инструкция по установке.

Примеры

Старая АТС без SIP

TA800 (FXS) переводит 8 аналоговых добавочных на IP-АТС.

Городская линия для облачной АТС

TA410 (FXO) подключает до 4 линий city/PSTN к SIP-серверу.

Частые вопросы

В чём разница TA400 и TA410?

TA400 — FXS-шлюз для телефонов, TA410 — FXO-шлюз для городских линий. Разные порты и назначение.

Сколько портов у TA800/TA810?

По 8 портов: FXS у TA800, FXO у TA810.

Как узнать IP-адрес и войти в веб-интерфейс?

С аналогового телефона на FXS-порту набрать «***», затем «1» для IP-адреса или «2» для адреса веб-доступа; логин/пароль по умолчанию — admin/password.

Нюансы и грабли

TA400/TA800 — это FXS-линейка (для телефонов), TA410/TA810 — отдельная FXO-линейка (для городских линий); модели не взаимозаменяемы, несмотря на похожую нумерацию.
На TA400 индикаторы FXS-портов 5–8 паспортом объявлены недействующими — не искать на них статус линии.
Без DHCP-сервера в сети IP-адрес через веб не найти — сначала нужен голосовой доступ через аналоговый телефон на FXS-порту.
Не мигающий (потухший или постоянно горящий) индикатор Run — признак неисправности системы, а не нормальной работы.
Кодек G.729 требует покупки отдельного лицензионного ключа — без него доступны остальные кодеки из списка (u-law/a-law, G722, G723, G726, GSM, ADPCM, iLBC).
