Наконечники болтовые ЗЭТАРУС 1НБ, 2НБ, 2НБВ, 3НБВ — алюминий, от 10 до 800 мм², до 10 и до 35 кВ

Алюминиевые болтовые наконечники со срывными болтами для оконцевания силовых кабелей: от 10 до 800 мм², рядные и V-образные, без покрытия до 10 кВ и гальванические до 35 кВ.

Наконечники болтовые ЗЭТАРУС (1НБ, 2НБ, 2НБВ, 3НБВ)

Модели семейства

1НБ, 2НБ — болты в один ряд, до 10 кВРядные наконечники с эксцентриковым отверстием под жилу для кабелей с бумажной пропитанной и пластмассовой изоляцией. Четыре типоразмера по сечению жилы.
1НБ, 2НБ — болты в один ряд, до 10 кВ
Типоразмеры и сечение жилы, мм²1НБ-0: 10-25; 2НБ-1: 25-50; 2НБ-2: 70-120; 2НБ-3: 150-240
Рабочее напряжениедо 10 кВ
Болтысрывные, один ряд; по страницам 1 болт у 1НБ-0-005, 2 болта у 2НБ-2-001 и 2НБ-3-001
Момент срыва болтов (паспорт)10-14 (1НБ-0), 20-26 (2НБ-1), 30-34 (2НБ-2), 49-52/56-60 (2НБ-3); единица в паспорте не указана
Покрытие-005 и -001 — без покрытия, -100 — с покрытием
Длина снятия изоляции J, мм (паспорт / страница)1НБ-0: 16 / 18; 2НБ-1: 32; 2НБ-2: 48; 2НБ-3: 58 / 60
Длина L, мм (паспорт / страница)1НБ-0: 38; 2НБ-1: 62; 2НБ-2: 102 / 93; 2НБ-3: 118 / 110
Климатическое исполнениеУХЛ 1,5
Артикулыzeta10540 (1НБ-0-005), zeta10542 (2НБ-1-005), zeta10527 (2НБ-2-001), zeta10528 (2НБ-3-001)

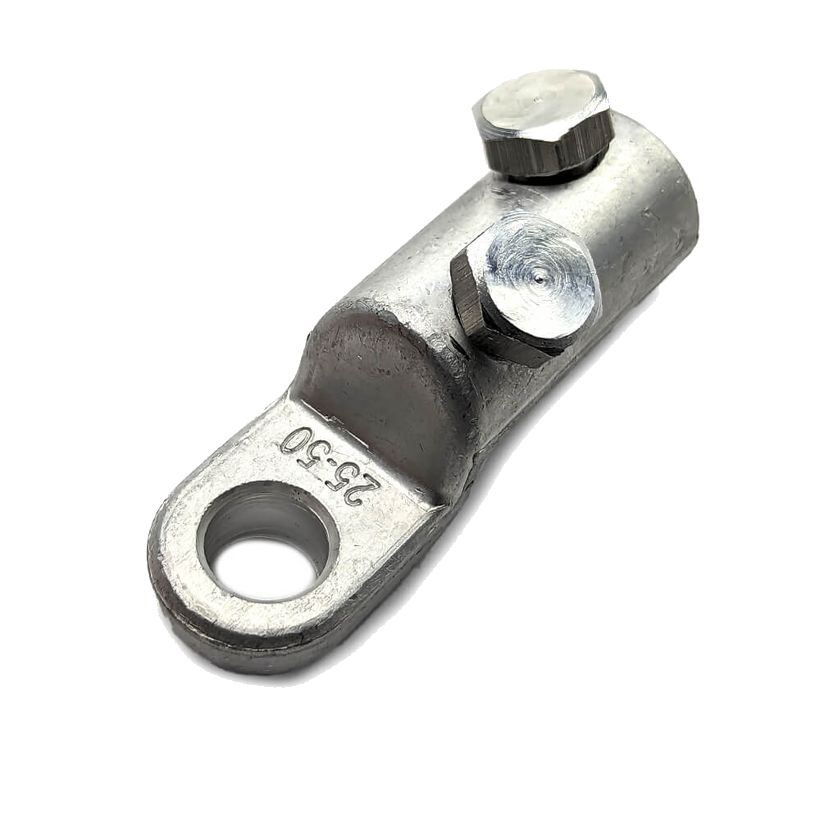

2НБВ, 3НБВ без покрытия — V-образные, до 10 кВНаконечники с центрированным отверстием и V-образным расположением болтов для кабелей с изоляцией из СПЭ и ЭПР и круглыми многопроволочными уплотнёнными жилами 2 класса. Версии -005 и -001, без покрытия.
2НБВ, 3НБВ без покрытия — V-образные, до 10 кВ
Типоразмеры и сечение жилы, мм²2НБВ-1-005: 25-50; 2НБВ-2-001: 70-120; 3НБВ-4-005: 300/400; 3НБВ-5-005: 500/630; 3НБВ-6-005: 800
Рабочее напряжениедо 10 кВ (паспорта 2НБВ-1-005 и 3НБВ-4-005, 3НБВ-5-005; страница 2НБВ-1-005)
Количество болтов (страницы)2 у 2НБВ, 3 у 3НБВ
Момент срыва болтов, Н·м (паспорт)20-26 у 2НБВ-1; 49-52/56-60 у 3НБВ-4 и 3НБВ-5
Диаметр отверстия лопатки D, мм10,5 (2НБВ-1-005), 16,5 (3НБВ-4-005), 21 (3НБВ-5-005 и 3НБВ-6-005)
Длина снятия изоляции J, мм32 (2НБВ-1-005), 82 (3НБВ-4-005), 92 (3НБВ-5-005, паспорт), 85 (3НБВ-6-005, страница)
Длина L, мм62 (2НБВ-1-005), 142 (3НБВ-4-005), 153 (3НБВ-5-005), 156 (3НБВ-6-005, страница)
Смещённая лопаткапозволяет надеть термоусадочную изоляционную манжету
Артикулыzeta10552 (2НБВ-1-005), zeta10572 (2НБВ-2-001), zeta10567 (3НБВ-4-005), zeta10569 (3НБВ-5-005), zeta10574 (3НБВ-6-005)

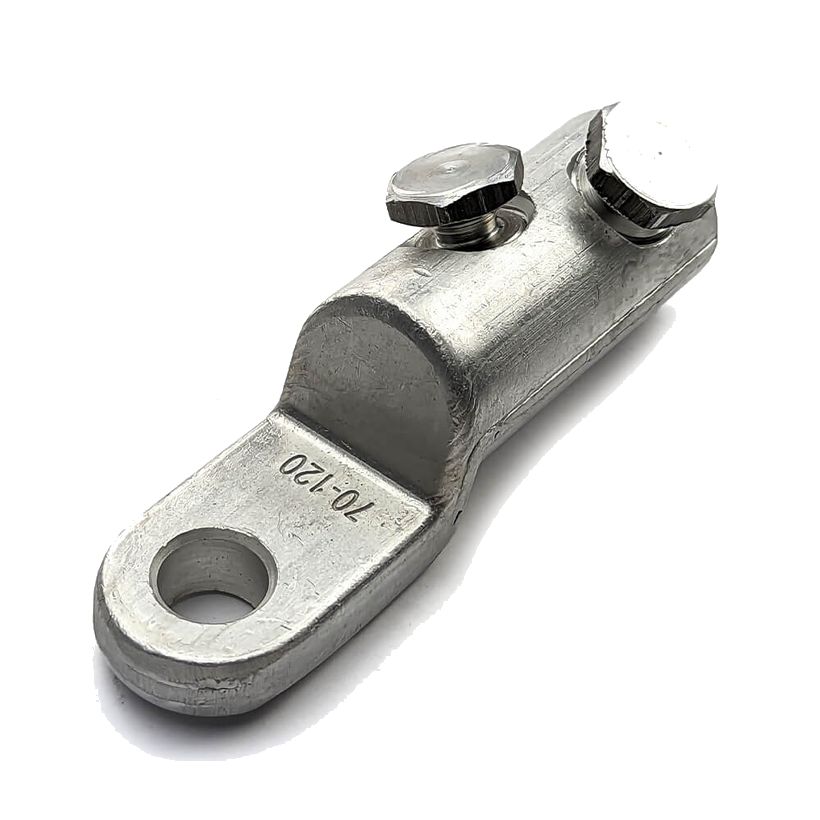

2НБВ, 3НБВ с гальваническим покрытием — до 35 кВТе же V-образные наконечники с гальваническим покрытием корпуса, защищающим от коррозии. Версии -101, -103 и -100, рабочее напряжение до 35 кВ.
2НБВ, 3НБВ с гальваническим покрытием — до 35 кВ
Типоразмеры и сечение жилы, мм²2НБВ-2-101 и -103: 70-120; 2НБВ-3-101 и -103: 150-240; 3НБВ-4-100: 300/400; 3НБВ-5-100: 500/630
Рабочее напряжениедо 35 кВ
Количество болтов (страницы)2 у 2НБВ-2-101, 3 у 3НБВ-4-100 и 3НБВ-5-100
Момент срыва болтов, Н·м (паспорт)30-34 (2НБВ-2), 49-52/56-60 (2НБВ-3, 3НБВ-4, 3НБВ-5)
Диаметр отверстия лопатки D, мм (паспорт)12,5 у -101 и 16,5 у -103 (2НБВ-2, 2НБВ-3); 16,5 у 3НБВ-4-100; 21 у 3НБВ-5-100
Длина снятия изоляции J, мм (паспорт / страница)2НБВ-2-101: 48; 2НБВ-3-101: 60; 3НБВ-4-100: 82; 3НБВ-5-100: 85 / 92
Длина L, мм (паспорт / страница)2НБВ-2-101: 102 / 93; 2НБВ-3-101: 118; 3НБВ-4-100: 142 / 140; 3НБВ-5-100: 156 / 153
Покрытиегальваническое
Артикулыzeta10563 (2НБВ-2-101), zeta10564 (2НБВ-2-103), zeta10565 (2НБВ-3-101), zeta10568 (3НБВ-4-100), zeta10570 (3НБВ-5-100)

Как это работает и подключается

Монтаж

Примеры

Кабель с бумажной пропитанной или пластмассовой изоляцией

Рядные 1НБ и 2НБ — для кабелей с бумажной пропитанной (БПИ) и пластмассовой (ПВХ, СПЭ, ЭПР) изоляцией на 1 и 3 кВ с круглыми и секторными жилами из меди и алюминия 1 и 2 класса; для БПИ на 6 и 10 кВ — с секторными жилами.

Кабель с изоляцией СПЭ и ЭПР на 6, 10, 20 и 35 кВ

V-образные НБВ — для кабелей с пластмассовой изоляцией СПЭ и ЭПР на 6, 10, 20, 35 кВ с круглыми многопроволочными уплотнёнными жилами из меди и алюминия 2 класса.

Разборное контактное соединение с гнездовым выводом

Наконечник даёт разборное контактное соединение с гнездовым выводом по ГОСТ 10434-82: лопатку крепят болтом к шине или выводу.

Место, где нужна защита от коррозии

Если соединение стоит во влажной или агрессивной среде, смотрите исполнения с гальваническим покрытием (-100, -101, -103).

Частые вопросы

Для каких кабелей наконечники?

Для силовых кабелей с разным типом изоляции, I или II класса жил по ГОСТ 22483-2012; сечение — по типоразмеру, от 10 до 800 мм².

До какого напряжения?

Без покрытия — до 10 кВ, с гальваническим покрытием — до 35 кВ (паспорта 2НБВ-2-101 и 3НБВ-4-100).

Чем НБ отличаются от НБВ?

НБ — болты в один ряд, эксцентриковое отверстие. НБВ — V-образное расположение болтов и центрированное отверстие, смещённая лопатка под термоусадочную манжету.

Какой порядок затяжки у НБВ?

Первым затягивается болт, самый дальний от лопатки, затем остальные до срыва головок.

Какая гарантия?

Гарантийный срок эксплуатации 3 года и гарантийный срок хранения 3 года.
