ЗЭТА · болтовые соединители для жил силовых кабелей со срывными болтами
Соединители болтовые ЗЭТАРУС 2СБ, 4СБ, 4СБВ, 6СБВ — алюминий, от 10 до 800 мм², до 10 и до 35 кВ
Алюминиевые болтовые соединители со срывными болтами для жил силовых кабелей: от 10 до 800 мм², рядные и V-образные, без покрытия до 10 кВ и гальванические до 35 кВ.
Модели семейства
2СБ, 4СБ — болты в один ряд, до 10 кВРядные соединители с эксцентриковым отверстием под жилу, монолитная перегородка. Четыре типоразмера по сечению жилы.
| Типоразмеры и сечение жилы, мм² | 2СБ-0: 10-25; 4СБ-1: 25-50; 4СБ-2: 70-120; 4СБ-3: 150-240 |
| Рабочее напряжение | до 10 кВ |
| Болты | срывные, один ряд; по страницам 2 болта у 2СБ-0-005, 4 болта у 4СБ-2-005 и 4СБ-3-005 |
| Момент срыва болтов, Н·м (паспорт) | 10-14 (2СБ-0), 20-26 (4СБ-1), 30-34 (4СБ-2), 49-52/56-60 (4СБ-3) |
| Покрытие | -005 и -001 — без покрытия, -100 — с покрытием |
| Длина снятия изоляции J, мм | 2СБ-0: 24; 4СБ-1: 32; 4СБ-2: 43; 4СБ-3: 54 |
| Длина L, мм | 2СБ-0: 50; 4СБ-1: 66; 4СБ-2: 89; 4СБ-3: 110 |
| Материал корпуса | сплав Д16Т1 у 2СБ, АД16Т1 у 4СБ |
| Артикулы | zeta11040 (2СБ-0-005), zeta11010 (4СБ-1-005), zeta11011 (4СБ-2-005), zeta11012 (4СБ-3-005) |

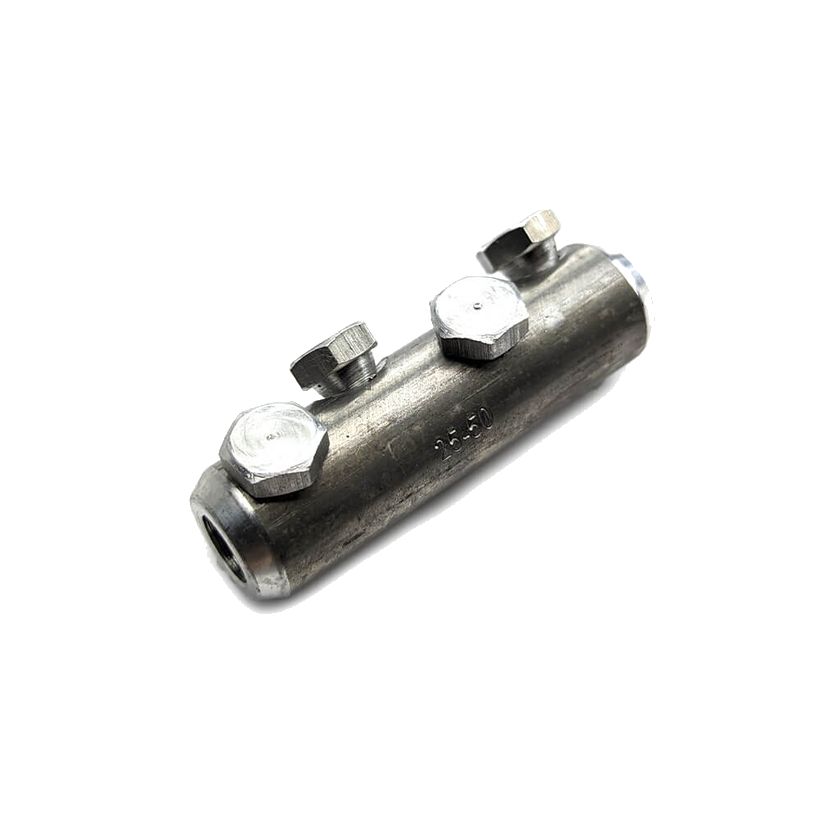

4СБВ, 6СБВ без покрытия — V-образные, до 10 кВСоединители с центрированным отверстием и V-образным расположением болтов для кабелей с изоляцией СПЭ и ЭПР и круглыми многопроволочными уплотнёнными жилами 2 класса. Версии -005, без покрытия.
| Типоразмеры и сечение жилы, мм² | 4СБВ-1-005: 25-50; 4СБВ-2-005: 70-120; 4СБВ-3-005: 150-240; 6СБВ-4-005: 300/400; 6СБВ-5-005: 500/630; 6СБВ-6-005: 800 |
| Рабочее напряжение | до 10 кВ |
| Количество болтов (страницы) | 4 у 4СБВ-1-005, 6 у 6СБВ-4-005 и 6СБВ-6-005 |
| Момент срыва болтов, Н·м (паспорт) | 20-26 (4СБВ-1), 30-34 (4СБВ-2), 49-52/56-60 (4СБВ-3); для 6СБВ в паспорте нет |
| Длина снятия изоляции J, мм (паспорт) | 32 (4СБВ-1-005), 43 (4СБВ-2-005), 54 (4СБВ-3-005) |
| Длина L, мм | 70 (4СБВ-1-005), 93 (4СБВ-2-005), 114 (4СБВ-3-005), 170 (6СБВ-4-005), 200 (6СБВ-5-005 и 6СБВ-6-005) |
| Материал корпуса | сплав АД16Т1 у 4СБВ, Д16Т1 у 6СБВ; болты из сплава Д16Т1 |
| Артикулы | zeta11046, zeta11047, zeta11048 (4СБВ-1…3-005); zeta11052, zeta11054, zeta11056 (6СБВ-4…6-005) |

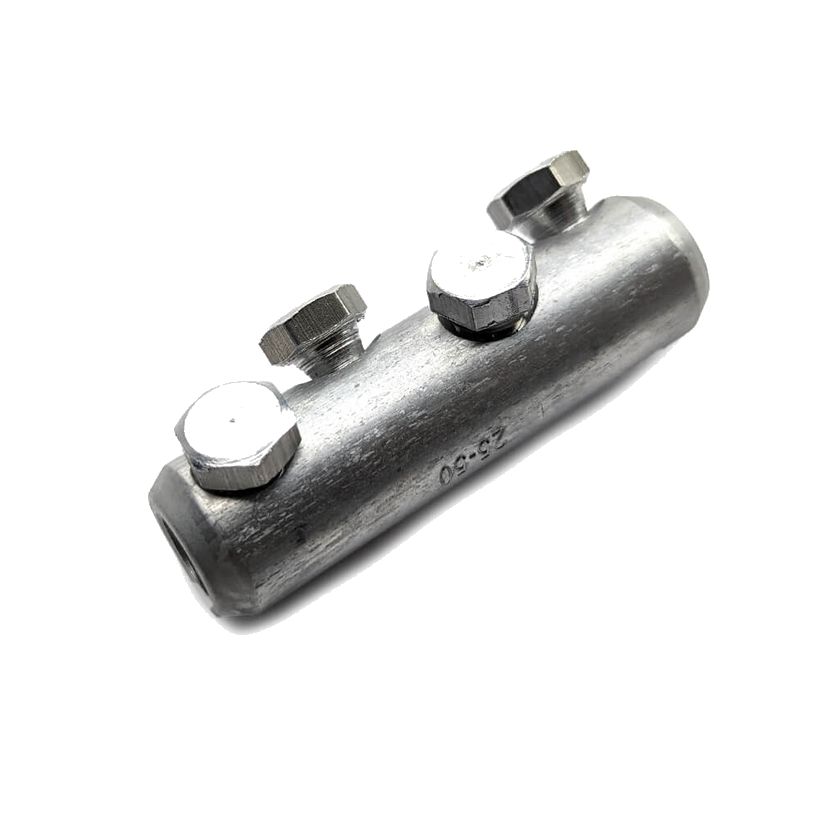

4СБВ, 6СБВ с гальваническим покрытием — до 35 кВТе же V-образные соединители с гальваническим покрытием корпуса, защищающим от коррозии. Версии -101 и -100, рабочее напряжение до 35 кВ.
| Типоразмеры и сечение жилы, мм² | 4СБВ-1-101: 25-50; 4СБВ-2-101: 70-120; 4СБВ-3-101: 150-240; 6СБВ-4-100: 300/400; 6СБВ-5-100: 500/630 |
| Рабочее напряжение | до 35 кВ |
| Количество болтов (страницы) | 4 у 4СБВ-1-101 и 4СБВ-3-101, 6 у 6СБВ-5-100 |
| Момент срыва болтов, Н·м (паспорт) | 20-26 (4СБВ-1), 30-34 (4СБВ-2), 49-52/56-60 (4СБВ-3) |
| Длина снятия изоляции J, мм (паспорт) | 34 (4СБВ-1-101), 45,5 (4СБВ-2-101), 56 (4СБВ-3-101) |
| Длина L, мм | 70 (4СБВ-1-101), 93 (4СБВ-2-101), 114 (4СБВ-3-101), 170 (6СБВ-4-100), 200 (6СБВ-5-100) |
| Покрытие | гальваническое |
| Артикулы | zeta11049, zeta11050, zeta11051 (4СБВ-1…3-101); zeta11053, zeta11055 (6СБВ-4-100, 6СБВ-5-100) |
Как это работает и подключается
- Соединитель даёт разборное контактное соединение с гнездовыми выводами по ГОСТ 10434-82. Жилы закрепляются срывными болтами: головка скручивается, когда достигнуто нужное усилие.
- Серии различаются расположением болтов: СБ — в один ряд, эксцентриковое отверстие; СБВ — V-образно, центрированное симметричное отверстие.
- Окончание обозначения: -005 или -001 — без покрытия, -100 — с покрытием, -101 — с гальваническим покрытием.
- Паспорта: климатическое исполнение УХЛ 1,5, кабели I или II класса по ГОСТ 22483-2012, изготовлены по ТУ 27.33.13.120-034-99856433-2019.
- Гарантийный срок эксплуатации 3 года, гарантийный срок хранения 3 года. Хранение — группа условий 2 (С) по ГОСТ 15150, транспортировка — группа условий хранения 6 (ОЖ2) по ГОСТ 15150.
Монтаж
- Снять изоляцию с жил на длину J (значение для типоразмера — в таблице паспорта).
- Зачистить жилы металлической щёткой, чтобы снять оксидную плёнку.
- На медную жилу допускается нанести электропроводящую смазку типа ЭПС-98 или другую с аналогичными свойствами: она стабилизирует переходное сопротивление.
- Вставить жилы в корпус с двух сторон и затянуть болты от руки.
- Затягивать до срыва головок. У 4СБ и 4СБВ первым затягивается болт, самый дальний от корпуса; у 6СБВ первыми затягиваются болты с края корпуса.
- Соединение рекомендуется загерметизировать — паспорт называет причины: влага, окисление, нарушение контактного соединения.
Примеры
Соединение жил кабеля с разным типом изоляции
Рядные 2СБ и 4СБ соединяют алюминиевые и медные жилы силовых кабелей с разным типом изоляции на напряжение до 10 кВ.
Кабель с изоляцией СПЭ и ЭПР на 6, 10, 20 и 35 кВ
V-образные СБВ — для кабелей с пластмассовой изоляцией СПЭ и ЭПР на 6, 10, 20, 35 кВ с круглыми многопроволочными уплотнёнными жилами из меди и алюминия 2 класса.
Крупные сечения
6СБВ закрывают сечения 300/400, 500/630 и 800 мм² шестью болтами.
Влажная или агрессивная среда
Исполнения -101 и -100 с гальваническим покрытием корпуса, защищающим от коррозии.
Частые вопросы
Какие жилы соединяются?
Алюминиевые и медные жилы силовых кабелей с разным типом изоляции, I или II класса по ГОСТ 22483-2012.
До какого напряжения?
Без покрытия (-005) — до 10 кВ, с гальваническим покрытием (-101, -100) — до 35 кВ.
Чем СБ отличаются от СБВ?
СБ — болты в один ряд, эксцентриковое отверстие. СБВ — V-образное расположение болтов, симметричное центрированное отверстие.
Какой порядок затяжки?
Первым затягивается болт, самый дальний от корпуса (4СБ, 4СБВ); у 6СБВ — болты с края корпуса. Затяжка — до срыва головок.
Какая гарантия?
Гарантийный срок эксплуатации 3 года и гарантийный срок хранения 3 года.
Нюансы и грабли
- Таблица паспорта 4СБ неполная: у двух строк (zeta11011 для 70-120 и zeta11012 для 150-240) нет названия; по страницам сайта это 4СБ-2-005 и 4СБ-3-005. Для сечения 150-240 в таблице две строки с разной J: у 4СБ-3-001 J 43, у zeta11012 и 4СБ-3-100 — 54 (страница 4СБ-3-005 тоже 54). Берите J = 54 и проверяйте по образцу.
- 4СБВ-1-005: J в паспорте 32, а на странице 34 (34 — значение паспортной строки 4СБВ-1-101). У 6СБВ в таблице паспорта J нет вовсе, а на страницах 6СБВ-4-005 и 6СБВ-6-005 стоит «-»: длину снятия изоляции для этих типоразмеров возьмите у производителя.
- Размеры d1 и d2 расходятся между паспортом и страницами: 4СБ-2-005 d1 17,2 в паспорте и 16,9 на странице; 6СБВ-5-100 d2 52 в паспорте и 50 на странице; 6СБВ-6-005 d2 56 и 52. В карточку они не взяты — отверстие подбирают по сечению жилы.
- Напряжение: страницы 4СБВ и 6СБВ описывают кабель на 6, 10, 20, 35 кВ, но рабочее напряжение соединителей -005 — до 10 кВ. На 35 кВ берите исполнения с гальваническим покрытием (до 35 кВ).
- В паспорте 6СБВ напряжение в п. 2.3 числом не указано («смотреть Таблица 1»): до 10 кВ у -005 и до 35 кВ у -100 берите из таблицы.
- Срок действия сертификата в паспортах — до 25.12.2025, то есть истёк. Актуальный документ запросите у производителя; на страницах указан сертификат другого номера (см. docs_note).
