ЗЭТА · стальная заземляющая гайка для закрепления трубы или ввода на оболочке
Гайки установочные заземляющие К480–К488 и М16–М63 — ЗЭТА (ГОФРОМАТИК)
Оцинкованная стальная гайка зубцами врезается в оболочку и даёт электрический контакт со стальной трубой или гибким вводом. Серия К — резьба G, серия М — метрическая.
Модели семейства
Гайки К480–К488 (резьба G, ГОСТ 6357-81)Девять типоразмеров от G1/2 до G4 по паспорту ЗЭТА.105.000.052 ПС. Крепят на оболочке элементы трубных систем электропроводок с трубной цилиндрической резьбой.
| К480 (G1/2), zeta40210 | D 24,7 мм; D1 28,3 мм; S 2 мм; H 3 мм |
| К481 (G3/4), zeta40211 | D 31,5 мм; D1 34,8 мм; S 2,5 мм; H 3,4 мм |
| К482 (G1), zeta40212 | D 38,8 мм; D1 42 мм; S 2,7 мм; H 3,4 мм |
| К483 (G1 1/4), zeta40213 | D 48,6 мм; D1 53,5 мм; S 3 мм; H 4,8 мм |
| К484 (G1 1/2), zeta40214 | D 56,7 мм; D1 62,7 мм; S 3 мм; H 5,5 мм |
| К485 (G2), zeta40215 | D 67,9 мм; D1 73,9 мм; S 3 мм; H 4,3 мм |
| К486 (G2 1/2), zeta40216 | D 86,8 мм; D1 94,7 мм; S 4 мм; H 6,5 мм |
| К487 (G3), zeta40209 | D 99 мм; D1 107,2 мм; S 4 мм; H 6 мм |
| К488 (G4), zeta40208 | D 130 мм; D1 138,8 мм; S 5 мм; H 8 мм |
| Материал, климатическое исполнение | оцинкованная сталь; УХЛ 2 (сайт) |

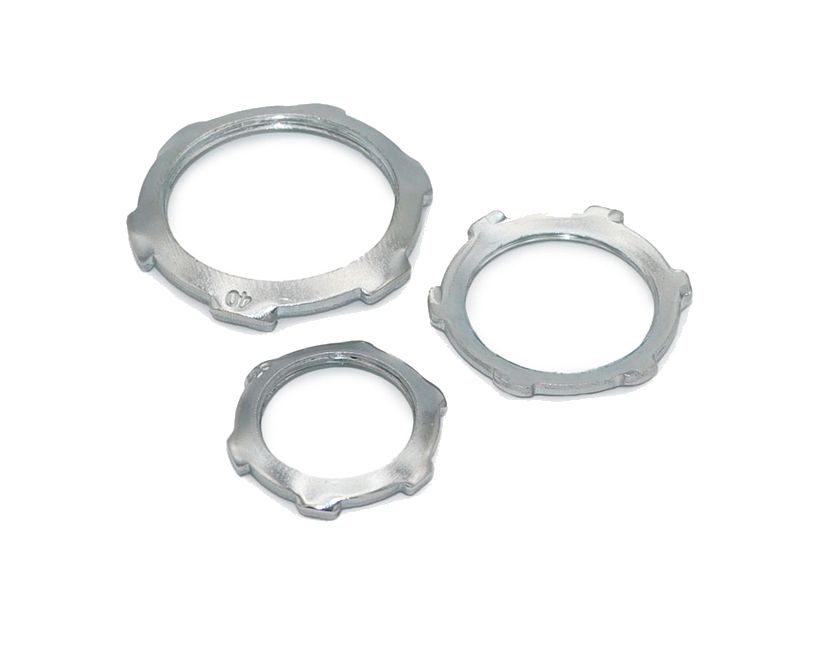

Гайки М16×1,5 … М63×1,5 (метрическая резьба)Семь типоразмеров с шагом резьбы 1,5 мм по паспорту ЗЭТА.105.000.053 ПС («Гайки заземляющие стальные М»). Назначение то же: закрепить резьбовой элемент трубной системы для прокладки кабелей и создать контакт с оболочкой.
| М16х1,5, zeta40301 | D1 22,8 мм; D2 19,4 мм; S 2,5 мм; H 4,5 мм |
| М20х1,5, zeta40302 | D1 28,6 мм; D2 25,2 мм; S 2,5 мм; H 4,5 мм |
| М25х1,5, zeta40303 | D1 35 мм; D2 31,8 мм; S 2,5 мм; H 4,5 мм |
| М32х1,5, zeta40304 | D1 43,6 мм; D2 39,6 мм; S 2,8 мм; H 5,4 мм |
| М40х1,5, zeta40305 | D1 52,3 мм; D2 48,3 мм; S 2,8 мм; H 6,1 мм |
| М50х1,5, zeta40306 | D1 60,3 мм; D2 55,5 мм; S 2,8 мм; H 6,1 мм |
| М63х1,5, zeta40307 | D1 73,3 мм; D2 68,5 мм; S 2,8 мм; H 6,1 мм |
| Материал, климатическое исполнение | оцинкованная сталь; УХЛ 2 (сайт) |
Как это работает и подключается
- Гайка закрепляет в оболочке электротехнического изделия металлический резьбовой элемент трубной системы и создаёт между ними электрический контакт. Острые выступы (зубцы) гайки обращены к оболочке.
- Серия К рассчитана на трубную цилиндрическую резьбу G по ГОСТ 6357-81, серия М — на метрическую резьбу с шагом 1,5 мм.
- Материал по странице сайта — оцинкованная сталь, климатическое исполнение УХЛ 2.
- В поставку входят изделия по заказу и паспорт (1 шт. на партию товара в один адрес).
Монтаж
- Перед монтажом осмотреть гайку: проверить, нет ли посторонних предметов и загрязнений.
- Гайку накручивают на изделие с соответствующей резьбой до врезания зубцов в металл оболочки.
- Ставить острыми выступами к оболочке, не наружу.
- Размер резьбы гайки должен совпадать с резьбой элемента: для К — G из таблицы паспорта, для М — метрическая 1,5 мм.
- Хранить и перевозить упакованными в крытых транспортных средствах; по паспорту хранение — группа 4(Ж2) по ГОСТ 15150 при температуре от минус 50 до плюс 50 °C.
Примеры
Стальная труба заходит в оболочку с покрытием
Труба или гибкий ввод с резьбой G закрепляются на стенке оболочки, а гайка К с зубцами обеспечивает металлический контакт между трубой и оболочкой через покрытие.
Ввод с метрической резьбой на коробке
Для элемента трубной системы с резьбой М16х1,5…М63х1,5 берут гайку серии М того же размера резьбы.
Частые вопросы
Чем серия К отличается от серии М?
Резьбой. К480–К488 — трубная цилиндрическая G по ГОСТ 6357-81, М — метрическая с шагом 1,5 мм.
Каким концом ставить гайку?
Острыми выступами к оболочке изделия.
Какой гарантийный срок?
Три года эксплуатации с даты выпуска и три года хранения; срок службы не менее 15 лет.
Нюансы и грабли
- К монтажу не допускаются гайки с признаками деформации и с повреждением защитного покрытия самой гайки (паспорт, п. 5.1).
- Зубцы должны дойти до металла оболочки: паспорт прямо говорит, что при накручивании нарушается неметаллическое покрытие оболочки. Если у оболочки есть такое покрытие, контакт считать созданным только после врезания зубцов в металл.
- Температура эксплуатации от -60 до +150 °C указана только на странице М32х1,5, на остальных страницах серии М и в паспортах её нет — общей для всех гаек не считать.
- Для К480 и К481–К488 в паспорте две разных конструкции (рис. 2: «а) К480; б) К481–К488»); сам рисунок в извлечённом тексте отсутствует, смотреть паспорт.
- В паспортах нет ни допустимого тока, ни переходного сопротивления контакта; данные о том, какой ток гайка пропустит, нужно брать из другого документа.
- Не путать с латунными гайками ГЗ2Л: те имеют другой паспорт, другой материал и другие размеры.
Документация
- ЗЭТА — паспорт «Гайка установочная заземляющая К» ЗЭТА.105.000.052 ПС
- ЗЭТА — паспорт «Гайки заземляющие стальные М» ЗЭТА.105.000.053 ПС
- ЗЭТА — страницы изделий на сайте производителя (К480, К483, К486, М16х1,5, М32х1,5, М63х1,5), https://nzeta.ru/catalog/aksessuary-dlya-kabelnykh-vvodov-i-fitingov_1/gayki-ustanovochnye-zazemlyayushchie/
