ЗЭТА · гибкие вводы для трубной электропроводки
К1080–К1088 и комплекты ВГ — гибкие вводы ЗЭТА (ГОФРОМАТИК)
Гибкий ввод К1080–К1088 приходит в сборе: муфта трубная, шланг ШЭМ или металлорукав и муфта вводная. Комплект ВГ — то же в разобранном виде, ввод нужной длины собирают на месте.
Модели семейства
Гибкие вводы К1080–К1088 (в сборе)Десять артикулов с пятью размерами резьбы муфты вводной от G3/4" до G2". Длина и масса указаны в паспорте для каждого артикула.
| К1080, К1081, К1082 (G3/4") | проход 20 мм; труба 25-27 мм; радиус изгиба 130 мм; длина 425 / 655 / 925 мм; масса 0,21 / 0,25 / 0,30 кг |
| К1085, zeta40121 (G1") | проход 25 мм; труба 32-34 мм; радиус изгиба 170 мм; длина 925 мм; масса 0,4 кг |
| К1083, К1084 (G1 1/4") | проход 32 мм; труба 41-43 мм; радиус изгиба 250 мм; длина 425 / 655 мм; масса 0,44 / 0,53 кг |
| К1085, zeta40115 (G1 1/4") | проход 32 мм; труба 41-43 мм; радиус изгиба 250 мм; длина 925 мм; масса 0,63 кг |
| К1086, К1087 (G1 1/2") | проход 38 мм; труба 47-49 мм; радиус изгиба 250 мм; длина 655 / 925 мм; масса 0,70 / 0,83 кг |
| К1088 (G2") | проход 50 мм; труба 59-61 мм; радиус изгиба 250 мм; длина 940 мм; масса 1,25 кг |
| Климатическое исполнение | У2 |
| Степень защиты | IP40 по паспорту (на странице сайта указано IP43) |
| Температура | -15…+60 °C при транспортировке, монтаже и эксплуатации в передвижных электроустановках; -40…+60 °C в стационарных |
| Растягивающая нагрузка вдоль оси | допустимая 150 Н (паспорт) |

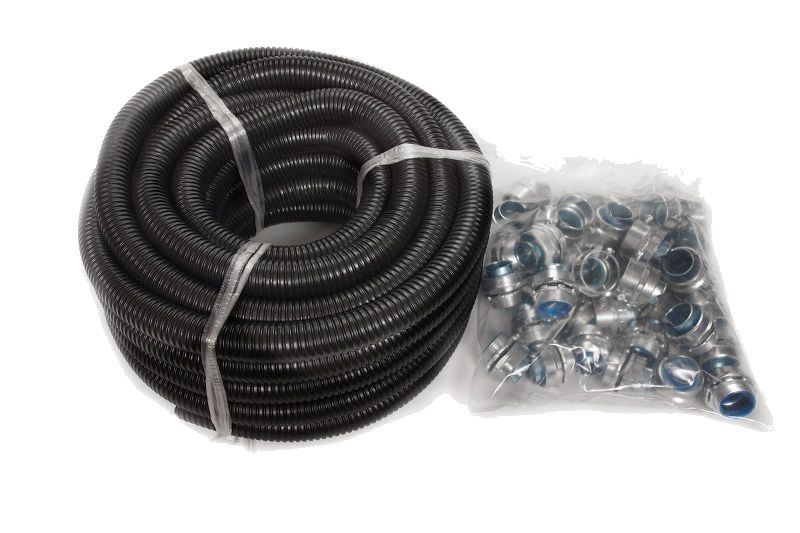

Комплекты ВГ 15, 22, 25, 32, 38, 50Набор для сборки гибких вводов на месте: шланг электромонтажный ШЭМ 20 м, 20 муфт трубных МТ и 20 муфт вводных МВ одного типоразмера.
| Состав комплекта | шланг ШЭМ — 20 м, муфта трубная МТ — 20 шт, муфта вводная МВ — 20 шт |
| Типоразмеры | Комплект ВГ 15 / 22 / 25 / 32 / 38 / 50 (МВ, МТ и ШЭМ того же размера) |
| Внутренний диаметр шланга d1 | 14,7 / 20,7 / 24,7 / 30,4 / 36,4 / 48,0 мм (сайт) |
| Внешний диаметр D2 | 18,7 / 26,0 / 27,5 / 34,7 / 40.9 / 54.1 мм (сайт) |
| Мин. радиус изгиба | 45 / 66 / 75 / 96 / 114 / 150 мм (сайт) |
| Климатическое исполнение | У2 |
| Степень защиты | IP43 |
| Температура (паспорт) | -25…+60 °C в передвижных электроустановках; -40…+60 °C в стационарных |
Как это работает и подключается
- Гибкий ввод К1080–К1088 состоит из муфты трубной МТ из алюминия, металлорукава МРПИ нг или шланга электромонтажного ШЭМ и муфты вводной МВ из алюминия. Поставляется в сборе.
- Назначение по паспорту: выполнить криволинейный участок трубной электропроводки при вводе в оболочку электрооборудования.
- Для исполнения У2 используется металлорукав с полимерным покрытием (ШЭМ).
Монтаж
- Выбор по таблице паспорта: сначала наружный диаметр присоединяемой трубы (например, 25-27 мм для К1080–К1082), затем длина L.
- Не загибать меньше минимального радиуса изгиба из таблицы: 130 мм для проходов 20, 170 мм для 25, 250 мм для 32, 38 и 50.
- Для длины, которой нет в таблице, брать комплект ВГ и резать шланг на месте; в комплекте муфт МТ и МВ по 20 штук на 20 м шланга.
- Хранить и транспортировать упакованными в крытых транспортных средствах, как указывает паспорт.
Примеры
Труба подходит к щиту под углом
Нужен криволинейный участок на вводе в оболочку: по наружному диаметру трубы из таблицы паспорта берут вводы К1080–К1088 с подходящей резьбой муфты вводной.
Длина ввода заранее неизвестна
Комплект ВГ: шланг ШЭМ 20 м и по 20 муфт МТ и МВ — нужную длину нарезают и собирают на месте монтажа.
Частые вопросы
Можно ли использовать гибкий ввод как заземляющий проводник?
Нет. Паспорт прямо говорит, что гибкий ввод не может использоваться как защитный проводник.
Что входит в комплект ВГ?
Электромонтажный шланг ШЭМ длиной 20 м, 20 муфт трубных МТ и 20 муфт вводных МВ.
Какой гарантийный срок?
По паспортам: 3 года эксплуатации с момента изготовления и 1 год хранения.
Нюансы и грабли
- Гибкий ввод не может быть защитным проводником (п. 2.8 паспорта): заземление выполнять отдельным проводником.
- Растягивающая нагрузка вдоль оси — не более 150 Н (паспорт); на странице сайта приведена прочность на растяжение не менее 500 Н по ГОСТ Р МЭК 61386.1-2014 — это показатель испытания по стандарту, а не допустимая рабочая нагрузка. Рабочей брать меньшую цифру — 150 Н.
- В паспорте К1085 встречается дважды: zeta40121 с резьбой G1" (проход 25) и zeta40115 с резьбой G1 1/4" (проход 32). Заказывать по артикулу, не по обозначению.
- Степень защиты К1080–К1088: паспорт — IP40, страница сайта — IP43. До уточнения у производителя в проект закладывать IP40; для комплектов ВГ и паспорт, и сайт дают IP43.
- Температурные данные комплектов ВГ расходятся: паспорт — от -25 °C в передвижных установках, на сайте указано «от -5°С» без пояснений.
Документация
- ЗЭТА — паспорт «Гибкие вводы К1080–К1088» ЗЭТА.040.110.000 ПС
- ЗЭТА — паспорт «Комплекты ВГ» ЗЭТА.105.102.000 ПС
- ЗЭТА — страница изделия «Кабельные гибкие вводы» на сайте производителя (https://nzeta.ru/catalog/metallorukav-i-izdeliya-iz-nego/gibkiy-vvod-k1080-k1088/)
- ЗЭТА — страница изделия «Комплекты ВГ» на сайте производителя (https://nzeta.ru/catalog/metallorukav-i-izdeliya-iz-nego/komplekt-vg/)
