ЗЭТА · дышащий клапан для выравнивания давления в корпусе электрооборудования
Клапаны дышащие КД-ЛС (латунь) и КД-ПС (нейлон) — ЗЭТА (ГОФРОМАТИК)
Клапан выравнивает давление внутри корпуса электрооборудования: гидрофобная мембрана пропускает воздух и не пропускает воду. Латунный КД-ЛС — IP68, нейлоновый КД-ПС — IP67.
Модели семейства
КД-ЛС (никелированная латунь)Шесть типоразмеров резьбы от М5х0,8 до М16х1,5 по паспорту ЗЭТА.034.900.000 ПС. Степень защиты IP68, температура от -40 до +150 °C, уплотнение силиконовое.
| КД-ЛС-М5х0,8 (zeta34900) | воздухопроницаемость ≥300 мл/мин; Lt 7 мм; L 15 мм; под ключ S1/S2 8/10 |
| КД-ЛС-М6х1,0 (zeta34902) | ≥300 мл/мин; Lt 7 мм; L 15 мм; S1/S2 9/10 |
| КД-ЛС-М8х1,0 (zeta34903) | ≥800 мл/мин; Lt 7 мм; L 16,5 мм; S1/S2 12/12 |
| КД-ЛС-М8х1,25 (zeta34904) | ≥800 мл/мин; Lt 7 мм; L 16,5 мм; S1/S2 12/12 |
| КД-ЛС-М12х1,5 (zeta34905) | ≥1500 мл/мин; Lt 8,5 мм; L 17,5 мм; S1/S2 14/16 |
| КД-ЛС-М16х1,5 (zeta34906) | ≥1700 мл/мин; Lt 10 мм; L 19 мм; S1/S2 18/20 |
| Общие данные | IP68 по ГОСТ 14254-2015; УТ1, УТ5 по ГОСТ 15150-69; корпус — никелированная латунь; уплотнение — силикон; от -40 до +150 °C |

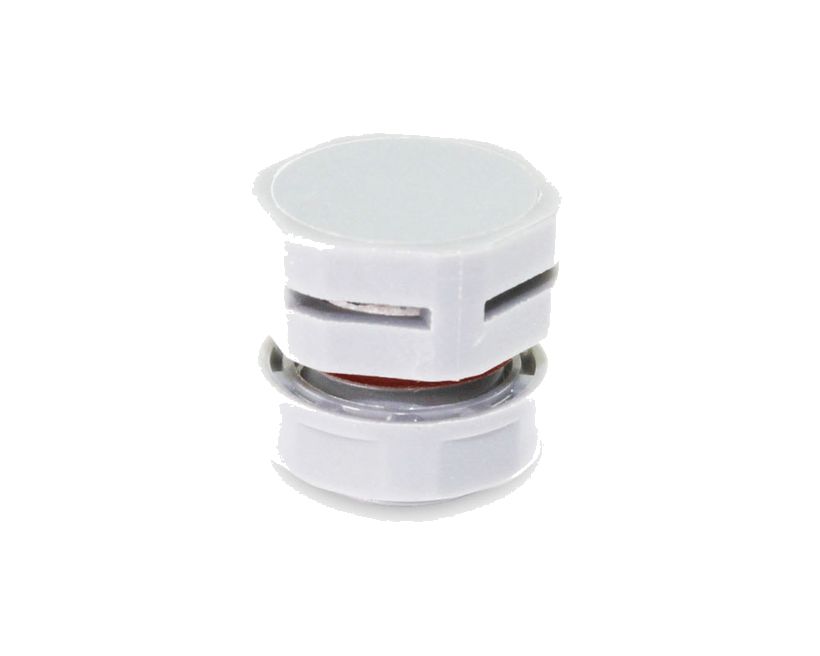

КД-ПС (нейлон, черный и серый)Пять типоразмеров резьбы от М6х1 до М20х1,5, каждый в чёрном и сером цвете (десять артикулов) по паспорту ЗЭТА.034.920.000 ПС. Степень защиты IP67, температура от -40 до +100 °C.
| КД-ПС-М6х1 (zeta34920 чёрный, zeta34921 серый) | ≥600 мл/мин; Lt 7 мм; L 13 мм; S1/S2 10/12 |
| КД-ПС-М8х1,25 (zeta34922, zeta34923) | ≥1500 мл/мин; Lt 10 мм; L 18 мм; S1/S2 13/17 |
| КД-ПС-М12х1,5 (zeta34924, zeta34925) | ≥1500 мл/мин; Lt 10 мм; L 18 мм; S1/S2 16/17 |
| КД-ПС-М16х1,5 (zeta34926, zeta34927) | ≥4000 мл/мин; Lt 10 мм; L 18 мм; S1/S2 22/22 |
| КД-ПС-М20х1,5 (zeta34928, zeta34929) | ≥4500 мл/мин; Lt 10 мм; L 18 мм; S1/S2 27/27 |
| Общие данные | IP67 по ГОСТ 14254-2015; У2 по ГОСТ 15150-69; корпус — нейлон; уплотнение — силикон; от -40 до +100 °C |
Как это работает и подключается
- Назначение по паспорту: выравнивание давления внутри корпуса электрооборудования. Основа клапана — гидрофобная мембрана: молекулы воды она не пропускает, воздух проходит свободно.
- Состав каждого клапана: корпус, тороидальное уплотнение и плоская гайка (паспорт, п. 2.7).
- КД-ЛС — латунные клапаны (никелированная латунь), КД-ПС — нейлоновые. Уплотнение в обоих случаях силиконовое.
- Воздухопроницаемость в паспортах указана с оговоркой «при давлении 70 мбар» и как нижняя граница (≥).
Монтаж
- Типоразмер выбирают по резьбе D: она входит в обозначение клапана (М5х0,8 … М20х1,5).
- Для гаечного ключа даны два размера под ключ S1/S2 — оба указаны в таблице паспорта для каждого типоразмера.
- Воздухопроницаемость растёт с типоразмером: у КД-ЛС от ≥300 мл/мин (М5х0,8) до ≥1700 мл/мин (М16х1,5), у КД-ПС от ≥600 до ≥4500 мл/мин.
- Хранение — группа 2 (С) ГОСТ 15150; транспортирование упакованными в крытых транспортных средствах, группа 6 (ОЖ2) ГОСТ 15150.
Примеры
Оборудование греется при работе
Клапан выравнивает давление внутри корпуса и вентилирует его, не давая подниматься влажности. Сайт называет типичные места применения — светодиодные светильники и оборудование, которое нагревается при работе.
Нужна температура до +150 °C
Для такого случая подходят только латунные КД-ЛС; у нейлоновых КД-ПС предел +100 °C.
Частые вопросы
Чем КД-ЛС отличается от КД-ПС?
Материалом корпуса и пределами: КД-ЛС — никелированная латунь, IP68, до +150 °C; КД-ПС — нейлон, IP67, до +100 °C.
Заменяет ли клапан кабельный ввод?
Нет. По паспорту он выравнивает давление внутри корпуса электрооборудования.
Какой гарантийный срок?
Два года эксплуатации с момента изготовления и два года хранения.
Нюансы и грабли
- Нейлоновые КД-ПС имеют IP67, латунные КД-ЛС — IP68. Если в проекте требуется IP68, брать КД-ЛС.
- Предел температуры разный: КД-ЛС до +150 °C, КД-ПС до +100 °C (паспорта и страницы сайта совпадают).
- Воздухопроницаемость в таблицах — нижняя граница при 70 мбар, а не расход при рабочем перепаде давления корпуса.
- В адресе страницы КД-ПС-М6х1 встречается «ip68», а в тексте страницы и в паспорте — IP67; верить IP67.
- У КД-ПС один и тот же типоразмер идёт в двух цветах — чёрном и сером; артикулы разные, характеристики одинаковые.
Документация
- ЗЭТА — паспорт «Клапаны КД-ЛС» ЗЭТА.034.900.000 ПС
- ЗЭТА — паспорт «Клапаны КД-ПС» ЗЭТА.034.920.000 ПС
- ЗЭТА — страницы изделий на сайте производителя (КД-ЛС-М5х0,8, М8х1,25, М16х1,5; КД-ПС-М6х1, М12х1,5, М20х1,5), https://nzeta.ru/catalog/kabelnye-vvody-salniki-metallicheskie/klapany/
