КМО — огнестойкие монтажные коробки для кабельных линий
Стальные коробки для соединения и ответвления кабелей в огнестойкой линии: три типоразмера (КМО 1, 7, 8) и четыре способа ввода. Е120 — по паспорту КМО 7.
Модели семейства
КМО 1-xx-6(1)Малый типоразмер, по странице производителя 16 А. Четыре исполнения: без отверстий, с прямым вводом, для металлорукава и для стальной трубы. Паспорта на КМО 1 в папке нет.
| КМО 1-00-6(1) | без отверстий и вводов; УХЛ 1,5; IP55; 400 В переменного тока |
| КМО 1-01-6(1) | прямой ввод кабеля, ступенчатые вводы ПВХ D20 (6-14 мм) ×4; У3; IP43; 450 В |
| КМО 1-20-6(1) | кабель внутри металлорукава, муфты вводные МВН латунные М20 (D20) ×3; УХЛ 1,5; IP55; 450 В |
| КМО 1-39-6(1) | кабель внутри стальной трубы, муфты вводные МТ IP40 М20 (D20) ×3; У2; IP42; 450 В |
| Номинальный ток (страница) | 16 А |
| Материал | оцинкованная сталь |
| Предел огнестойкости | в тексте страниц не приведён: страница отсылает к таблице, которой в извлечённом тексте нет |
КМО 7-xx-8(3)Средний типоразмер, по странице 57 А, по паспорту — 4 керамические клеммы на DIN-рейке. Исполнения: без отверстий, прямой ввод, металлорукав, стальная труба. Паспорта ЗЭТА.106.501.000 ПС и ЗЭТА.106.502.000 ПС.
| КМО 7-00-8(3) | без отверстий и вводов; УХЛ 1,5; IP65 |
| КМО 7-01-8(3) | прямой ввод кабеля, ступенчатые вводы ПВХ: D20 (6-14 мм) ×2, D25 (8-19 мм) ×1, D32 (8-24 мм) ×1; У3; IP43 |
| КМО 7-14-8(3) | кабель внутри металлорукава, муфты вводные МВН латунные М25 (D25) ×3; УХЛ 1,5; IP65 |
| КМО 7-33-8(3) | кабель внутри стальной трубы, муфты вводные МТ IP66 МТ20 (D20) ×3; УХЛ 2; IP65 |
| Клеммы (паспорт) | 4 керамические клеммы на DIN-рейке; сечение жил клеммного контакта до 16 мм2; номинальный ток клеммного контакта до 25 А |
| Напряжение | паспорт: 1000 В переменного / 600 В постоянного тока; страницы: 450 В переменного тока |
| Номинальный ток (страница) | 57 А |
| Предел огнестойкости (паспорт) | Е120 по ГОСТ Р 53316-2021 |
| Температура эксплуатации (паспорт) | от -40 до +60 °С |

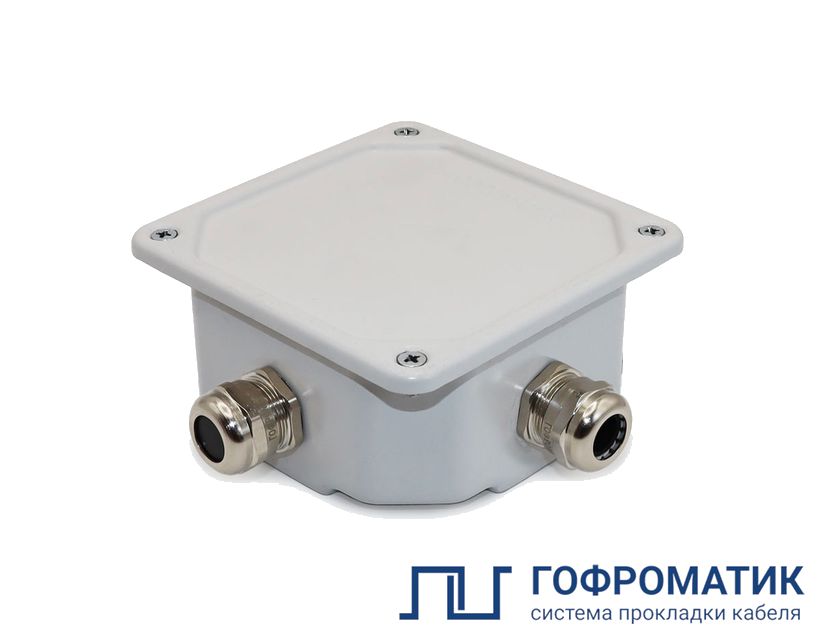

КМО 8-xx-16(3)Крупный типоразмер, по странице 57 А, по паспорту КМО 7-00 — 8 керамических клемм. Исполнения: без отверстий, прямой ввод с нержавеющими вводами, металлорукав, стальная труба.
| КМО 8-00-16(3) | без отверстий и вводов; УХЛ 1,5; IP65 |
| КМО 8-08-16(3) | прямой ввод кабеля, вводы из нержавеющей стали ВК-НР-М: М20 (6-12 мм) ×2, М25 (12-16 мм) ×1, М32 (15-22 мм) ×1; УХЛ 1,5; IP65 |
| КМО 8-14-16(3) | кабель внутри металлорукава, муфты вводные МВН латунные М25 (D25) ×3; УХЛ 1,5; IP65 |
| КМО 8-47-16(3) | кабель внутри стальной трубы, муфты вводные МТК из нержавеющей стали М32 (D32) ×3; УХЛ 1,5; IP65 |
| Клеммы (паспорт КМО 7-00) | 8 керамических клемм на DIN-рейке (КМО 8-00-16(3)) |
| Номинальный ток (страница) | 57 А |
| Напряжение (страницы) | 450 В переменного тока |
| Предел огнестойкости | для КМО 8 в извлечённом тексте не указан (паспорт Е120 приведён для КМО 7) |
Как это работает и подключается
- Корпус из оцинкованной стали, изготовлен глубокой вытяжкой; металлическая крышка с уплотнением; снаружи 2 болтовых контакта заземления, внутри 1; внутри DIN-рейка с керамическими клеммами.
- Исполнение «-00» поставляется без отверстий и вводов. В исполнениях «-01» и «-08» заводские отверстия под прямой ввод уже есть. В исполнениях «-14», «-20» — вводы для металлорукава, «-33», «-39», «-47» — для стальной трубы.
- Страница относит КМО к металлическим коробкам для открытой установки.
Монтаж
- Распаковать, проверить корпус и крышку на деформацию.
- КМО без отверстий: сделать отверстия для ввода кабелей в нужных местах корпуса; затем установить в них кабельные вводы.
- КМО со ступенчатыми вводами ПВХ: проверить наличие вводов и клемм; вводы поставляются в комплекте, но в отверстия не установлены.
- Проверить клеммные зажимы и надёжность их закрепления; корпус смонтировать на несущей конструкции анкерами, саморезами, дюбелями или другими монтажными элементами.
- Завести разделанные кабели подходящего диаметра через вводы и зафиксировать кабели на несущей конструкции не далее 0,5 м от коробки.
- Жилы заземления (РЕ), броню кабелей и проводники уравнивания потенциалов присоединить к контактам заземления; жилы подключить к клеммам по схеме, установить крышку и затянуть винты.
Примеры
Системы, которые должны работать при пожаре
Страница перечисляет: обнаружение и оповещение о пожаре, СОУЭ, аварийное освещение, аварийная вентиляция и противодымная защита, автоматическое пожаротушение, лифты для пожарных подразделений и диспетчеризация лифтов.
Ответвление в огнестойкой линии
Коробка соединяет, распределяет и разветвляет один или несколько кабелей, проложенных в огнестойкой кабельной линии, в том числе внутри металлорукава или стальной трубы.
Частые вопросы
Чем отличаются КМО 1, 7 и 8?
Типоразмером и током: по страницам КМО 1 — 16 А, КМО 7 и 8 — 57 А. В паспорте КМО 7-00 у КМО 7 четыре керамические клеммы, у КМО 8 — восемь.
Что значат цифры «00», «01», «14», «20», «33», «39», «47», «08» в обозначении?
По страницам: 00 — без отверстий; 01 и 08 — прямой ввод кабеля (ПВХ и нержавеющие вводы); 14 и 20 — вводы для металлорукава; 33, 39 и 47 — вводы для стальной трубы. Расшифровку производитель даёт рисунком, в тексте её нет.
Какой предел огнестойкости?
В паспорте КМО 7-00 и 7-01 — Е120 по ГОСТ Р 53316-2021. Для остальных исполнений проверяйте таблицу на странице изделия.
Нюансы и грабли
- Паспорт и страницы расходятся по току: паспорт — номинальный ток клеммного контакта до 25 А, а в назначении «параметры тока до 50 А»; страницы — 57 А для КМО 7 и 8 и 16 А для КМО 1. Пока не уточнено, закладывайте меньшее значение: 25 А — для клеммы.
- По напряжению то же: паспорт — до 1000 В переменного / 600 В постоянного тока, страницы — 450 В (у КМО 1-00 — 400 В). Расчётное напряжение берите по меньшему значению, пока производитель не подтвердит.
- По сечению паспорт противоречит сам себе: назначение — кабели от 0,75 до 25 мм2, клеммный контакт — жилы до 16 мм2. Для клемм ориентируйтесь на 16 мм2.
- Год ГОСТ Р 53316 разный: паспорт ссылается на 2021, страницы — на 2009. Предел огнестойкости Е120 дан только в паспорте КМО 7; для КМО 1 и 8 в тексте его нет — смотрите таблицу на странице производителя и сертификат.
- КМО не предназначены для взрывоопасных зон (страница).
- Паспорт КМО 7-01 упоминает КМО 8-02-16(3) с вводами D32, D25, D20, а на сайте есть КМО 8-08-16(3) с нержавеющими вводами. Страницы КМО 8-02 в папке нет, не путайте два исполнения.
- Ступенчатые вводы ПВХ дают IP43 (КМО 1-01 и 7-01) — заметно ниже, чем IP65 у остальных исполнений КМО 7 и 8.
- В исполнении «-00» вводов нет: подбирать их нужно под требуемую степень защиты, отверстия делают при монтаже.
Документация
- ЗЭТА — паспорт продукта «Коробка монтажная КМО без отверстий» ЗЭТА.106.501.000 ПС (КМО 7-00-8(3))
- ЗЭТА — паспорт продукта «Коробка монтажная КМО ПВХ вводы» ЗЭТА.106.502.000 ПС (КМО 7-01-8(3))
- ЗЭТА — страницы изделий «Коробка монтажная КМО» (12 исполнений) на сайте производителя (например, https://nzeta.ru/catalog/korobki-klemmnye/korobki-ognestoykie-okl/bez-vvodov/korobka-montazhnaya-kmo-7-00-8-3-ukhl1-5-ip65-gofromatik/) и ещё 11 файлов (КМО 1-01, 1-20, 1-39, 7-00, 7-01, 7-14, 7-33, 8-00, 8-08, 8-14, 8-47)
