ЗЭТА · металлорукав в ПВХ изоляции повышенной гибкости
МРПИ нг — металлорукав в ПВХ изоляции: Морозка, LS, с протяжкой
Гофрированный металлорукав повышенной гибкости из оцинкованной ленты в ПВХ-оболочке, не распространяющей горение. Три исполнения: Морозка (стационарно до -60 °C), LS и с протяжкой. IP67.
Модели семейства
МРПИ нг морозостойкий (Морозка)Паспорт ЗЭТА.104.130.000 ПС. Четырнадцать типоразмеров от 10 до 100: размерный ряд, общий для всех исполнений серии.
| Условный проход | 10 / 12 / 15 / 16 / 18 / 20 / 22 / 25 / 32 / 38 / 50 / 60 / 75 / 100 мм |
| Внутренний диаметр D1 | 9,8 / 11,2 / 14,7 / 14,7 / 16,9 / 19,2 / 20,7 / 24,7 / 30,4 / 36,4 / 48 / 59 / 73 / 98 мм |
| Наружный диаметр D2 | 13 / 14,5 / 17,9 / 17,9 / 20,7 / 22,9 / 24,8 / 28,4 / 35,5 / 42,7 / 55,5 / 67,6 / 83,5 / 109,5 мм |
| Мин. радиус изгиба | 20 / 25 / 30 / 35 / 35 / 35 / 40 / 45 / 55 / 60 / 85 / 105 / 120 / 170 мм |
| Длина бухты (сайт) | 50 м для 10–25; 20 м для 32, 38, 50; 10 м для 60 и 75; 5 м для 100 |
| Климатическое исполнение | УХЛ 1, степень защиты IP67 |
| Температура | -45…+90 °C при монтаже и в передвижных установках; -60…+90 °C в стационарных |
| Код классификации | 33324367431 по паспорту, 33524367431 на сайте (ГОСТ Р МЭК 61386.1-2014) |
МРПИ нг с протяжкойПаспорт ЗЭТА.104.110.000 ПС. Внутри затянута стальная оцинкованная проволока для протяжки кабеля. Типоразмеры 10–50, размеры D1, D2 и радиусы — как в таблице выше.
| Условный проход | 10 / 12 / 15 / 16 / 18 / 20 / 22 / 25 / 32 / 38 / 50 мм |
| Климатическое исполнение | У 1, степень защиты IP67 |
| Температура | -25…+90 °C при монтаже и в передвижных установках; -40…+90 °C в стационарных |
| Протяжка | стальная оцинкованная проволока внутри |
| Код классификации | 33324367431 по ГОСТ Р МЭК 61386.1-2014 |

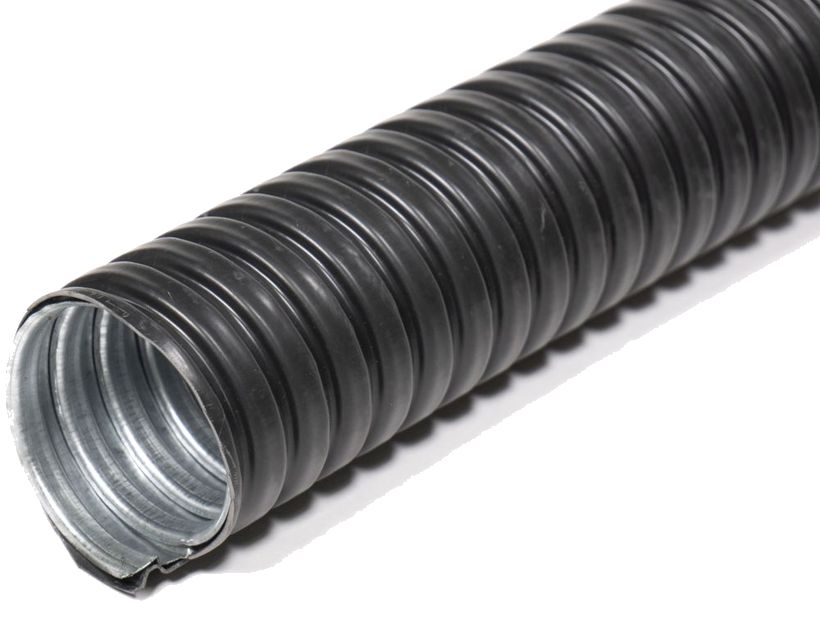

МРПИ нг LS (с низким выделением дыма)Паспорт ЗЭТА.104.140.000 ПС. Размеры D1, D2 и радиусы — как в таблице выше; в паспорте добавлены типоразмеры 6 и 8, которых нет на сайте.
| Условный проход (сайт) | 10 / 12 / 15 / 16 / 18 / 20 / 22 / 25 / 32 / 38 / 50 / 60 / 75 / 100 мм |
| Дополнительно в паспорте | LS 6 (D1 5,9; D2 8,6; радиус изгиба 35 мм) и LS 8 (D1 7,8; D2 11,6; радиус изгиба 40 мм) |
| Климатическое исполнение | У 1, степень защиты IP67 |
| Температура | -25…+90 °C при монтаже и в передвижных установках; -40…+90 °C в стационарных |
| Код классификации | 33324367431 по ГОСТ Р МЭК 61386.1-2014 |
Как это работает и подключается
- Конструкция по паспортам: композитная гофрированная труба повышенной гибкости, навитая из стальной оцинкованной ленты без уплотнения, с наружным изоляционным покрытием, не распространяющим горение.
- Назначение: механическая защита электрических или информационных кабелей в трубных системах по ГОСТ Р МЭК 61386.23-2015.
- На сайте для всех трёх исполнений: прочность при сжатии не менее 750 Н и при растяжении не менее 500 Н (ГОСТ Р МЭК 61386.1-2014), горячеоцинкованная сталь, стойкость к УФ и бензину и маслам.
Монтаж
- Ввод в оборудование и соединение металлорукава с заземлением и сохранением степени защиты IP выполнять только фитингами ЗЭТА соответствующего размера, типа и степени защиты: МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН.
- При заземлении металлорукава другим способом переходное электрическое сопротивление должно быть не более 0,05 Ом по ГОСТ Р МЭК 61386.23-2015.
- Бухта может состоять из двух отрезков, скреплённых между собой; меньший не короче 30 % общей длины. При монтаже и эксплуатации использовать оба отрезка как отдельные части металлорукава.
- Радиус изгиба — не меньше значения из таблицы для своего типоразмера.
Примеры
Крайний Север, стационарная трасса
Морозка допускает стационарную эксплуатацию до -60 °C, а монтаж и работу в передвижной установке — до -45 °C.
Длинная трасса с протяжкой
МРПИ нг с протяжкой: стальная проволока уже затянута внутрь, к ней цепляют кабель.
Самые малые типоразмеры
В паспорте LS есть проходы 6 и 8 мм — в других исполнениях серии их нет, а на странице сайта они не показаны.
Частые вопросы
Какая степень защиты?
IP67 по ГОСТ 14254-2015 у всех трёх исполнений, при соединении фитингами ЗЭТА.
Чем Морозка отличается от остальных?
Климатическим исполнением УХЛ 1 и пониженными температурами: монтаж до -45 °C, стационарная эксплуатация до -60 °C. У LS и с протяжкой — У 1, монтаж до -25 °C, стационарно до -40 °C.
Какой гарантийный срок?
По паспортам: 3 года эксплуатации с момента изготовления и 3 года хранения.
Нюансы и грабли
- Монтаж по температуре зависит от исполнения: Морозка — до -45 °C, а LS и с протяжкой — только до -25 °C. В стационарной установке — -60 °C у Морозки и -40 °C у остальных.
- Код классификации Морозки в паспорте 33324367431, а на странице сайта 33524367431 — расхождение в одной цифре; для проектных документов сверять с паспортом на поставленную партию.
- В таблице паспорта LS строка zeta44103 подписана «LS 10», но её размеры (D1 14,7, D2 17,9, радиус 30 мм) относятся к типоразмеру 15; на сайте эта позиция названа LS 15. Типоразмеры 6 и 8 из паспорта на сайте не показаны.
- Размерный ряд с протяжкой заканчивается на 50: на 60, 75 и 100 мм исполнения с протяжкой нет.
- Не заземлять металлорукав произвольным способом: фитинги ЗЭТА из списка либо переходное сопротивление не более 0,05 Ом.
- Для LS паспорт не приводит количественных данных по дымообразованию; низкое выделение дыма заявлено только в названии исполнения.
Документация
- ЗЭТА — паспорт «Металлорукав МРПИ нг Морозка» ЗЭТА.104.130.000 ПС
- ЗЭТА — паспорт «Металлорукав МРПИ нг с протяжкой» ЗЭТА.104.110.000 ПС
- ЗЭТА — паспорт «Металлорукав МРПИ нг LS» ЗЭТА.104.140.000 ПС
- ЗЭТА — страница изделия «Металлорукав в ПВХ изоляции МРПИ нг морозостойкий» на сайте производителя (https://nzeta.ru/catalog/metallorukav-i-izdeliya-iz-nego/metallorukav-v-pvkh-izolyatsii/mrpi-ng/metallorukav-v-pvkh-izolyatsii-mrpi-ng-morozostoykiy/)
- ЗЭТА — страница изделия «Металлорукав в ПВХ изоляции МРПИ нг с протяжкой» на сайте производителя (https://nzeta.ru/catalog/metallorukav-i-izdeliya-iz-nego/metallorukav-v-pvkh-izolyatsii/mrpi-ng/metallorukav-v-pvkh-izolyatsii-s-protyazhkoy-mrpi-ng-chernyy/)
- ЗЭТА — страница изделия «Металлорукав в ПВХ изоляции МРПИ нг LS (с низким выделением дыма)» на сайте производителя (https://nzeta.ru/catalog/metallorukav-i-izdeliya-iz-nego/metallorukav-v-pvkh-izolyatsii/mrpi-ng/metallorukav-v-pvkh-izolyatsii-mrpi-ng-ls/)
