ЗЭТА · муфты для стыковки двух отрезков металлорукава

Муфты соединительные рукав-рукав ГОФРОМАТИК МСМ и МСР — цинк IP54, латунь и нержавейка IP67

Муфты для стыковки двух отрезков металлорукава: МСМ из сплава цинка (IP54) и МСР из латуни или нержавеющей стали (IP67). Условный проход рукава от 10 до 50 мм.

Муфты соединительные рукав-рукав ГОФРОМАТИК (МСМ, МСР-ЛС, МСР-НС)

Модели семейства

МСМ-15 … МСМ-50 (сплав цинка, IP54)Цинковая муфта для стыковки металлорукавов РЗ-Ц, РЗ-ЦХ, РЗ-ЦА, Р3-Н, Р3-НП, Р3-ЦП, МРПИ и ШЭМ между собой. Шесть типоразмеров, поставляется в сборе.
МСМ-15 … МСМ-50 (сплав цинка, IP54)
ТипоразмерыМСМ-15, МСМ-20, МСМ-25, МСМ-32, МСМ-38, МСМ-50
Материалсплав цинка (корпус, оконцеватель, накидная гайка), маслобензостойкая резина (уплотнение)
Степень защитыIP54
Климатическое исполнениеУ2
Температура монтажа и эксплуатации (паспорт)от минус 40 до плюс 100 °C
Внутренний диаметр рукава Dмр (паспорт)14,7 мм у МСМ-15 … 48,2 мм у МСМ-50
Общая длина L (справочно, паспорт)42,8 мм у МСМ-15 … 63 мм у МСМ-50
Код классификации по ГОСТ Р МЭК 61386.1-2014024241542210
Артикулыzeta40810 (МСМ-15) … zeta40815 (МСМ-50)

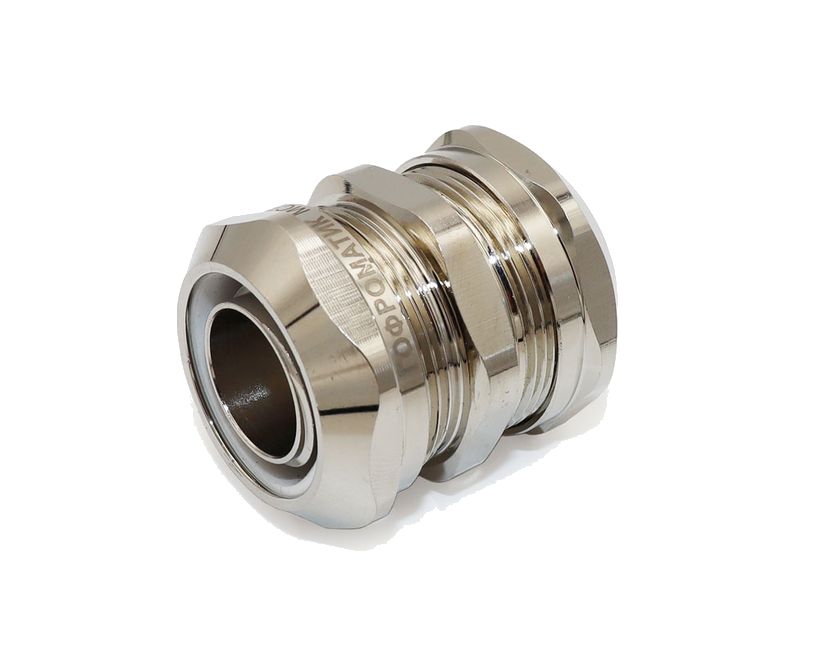

МСР-ЛС-10 … МСР-ЛС-50 (никелированная латунь, IP67)Латунная муфта для герметичной стыковки частей гибкой гофрированной металлической или композитной трубной системы (металлорукава МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА). Двенадцать типоразмеров.
МСР-ЛС-10 … МСР-ЛС-50 (никелированная латунь, IP67)
Типоразмеры (условный проход рукава, мм)10, 12, 15, 18, 20, 22, 25, 32, 35, 38, 40, 50
Материалкорпус из никелированной латуни, уплотнение из силикона
Степень защитыIP67
Климатическое исполнениеУХЛ 1,5
Температура монтажа, транспортировки и эксплуатацииот -60 до 180 °C
Внутренний диаметр рукава Dмр9,6 мм у МСР-ЛС-10 … 48 мм у МСР-ЛС-50
Макс. наружный диаметр рукава D116 мм у МСР-ЛС-10 … 59 мм у МСР-ЛС-50
Общая длина L35 мм у МСР-ЛС-10 … 58,2 мм у МСР-ЛС-50
Код классификации по ГОСТ Р МЭК 61386.1-2014044201674403
Артикулыzeta45501 (МСР-ЛС-10) … zeta45545 (МСР-ЛС-50)

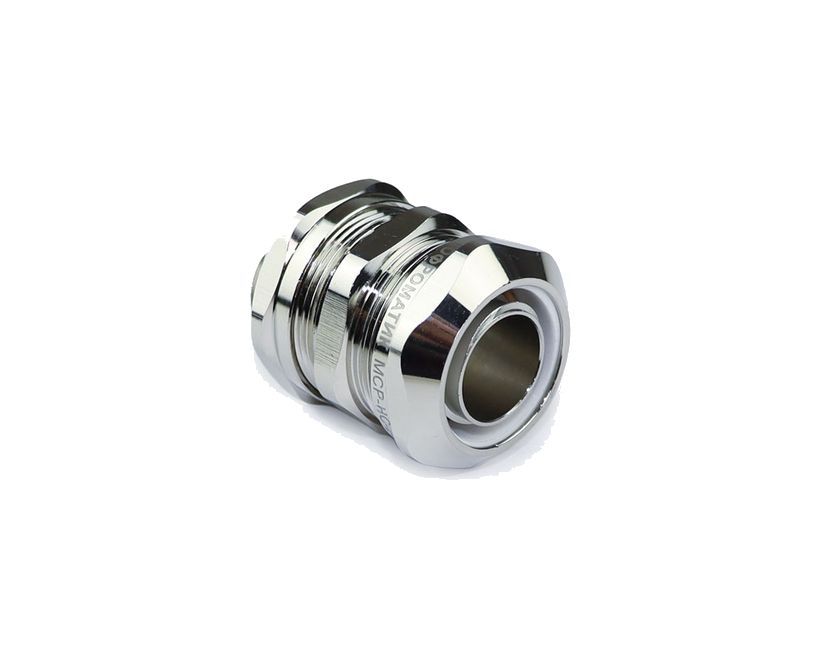

МСР-НС-10 … МСР-НС-50 (нержавеющая сталь, IP67)Та же конструкция и тот же ряд типоразмеров, что у МСР-ЛС, но корпус из нержавеющей стали. Состав: корпус, два оконцевателя, уплотнители, накидные гайки.
МСР-НС-10 … МСР-НС-50 (нержавеющая сталь, IP67)
Типоразмеры (условный проход рукава, мм)10, 12, 15, 18, 20, 22, 25, 32, 35, 38, 40, 50
Материалкорпус из нержавеющей стали, уплотнение из силикона
Степень защитыIP67
Климатическое исполнение (паспорт)В 1,5
Температура (паспорт)от -60 до 180 °C
Температура (страница изделия)от -45 до +120 °C при транспортировке, монтаже и эксплуатации; от -60 до +150 °C в стационарном состоянии
Внутренний диаметр рукава Dмр9,6 мм у МСР-НС-10 … 48 мм у МСР-НС-50
Общая длина L35 мм у МСР-НС-10 … 58,2 мм у МСР-НС-50
Артикулыzeta45503 (МСР-НС-10) … zeta45547 (МСР-НС-50)

Как это работает и подключается

Монтаж

Примеры

Стык двух отрезков металлорукава

Муфта соединяет два отрезка рукава между собой в трубной системе для прокладки кабелей: с обеих сторон рукав крепится одинаково.

Металлорукав в ПВХ-оболочке и ШЭМ

По странице МСМ: для соединения отрезков металлорукава, в том числе в ПВХ-оболочке (Р3-Ц, Р3-ЦП, МРПИ), и ШЭМ.

Защитные меры по ПУЭ

Паспорт МСМ: муфта создаёт надёжный электрический контакт с металлическими частями рукава для защитных мер по п. 1.7.76 ПУЭ и п. 11.1.3 ГОСТ Р МЭК 61386.1-2014.

Влага, пыль, высокая температура

Если нужна степень защиты выше IP54 и рабочая температура выше 100 °C, берут МСР: IP67, по паспорту до 180 °C.

Частые вопросы

Чем МСМ отличается от МСР?

МСМ — сплав цинка, IP54, климат У2, ряд 15–50. МСР — никелированная латунь (ЛС) или нержавеющая сталь (НС), IP67, ряд 10–50.

Какие металлорукава соединяет МСМ?

По паспорту: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА, Р3-Н, Р3-НП, Р3-ЦП, МРПИ, ШЭМ — отрезки между собой.

Какие металлорукава соединяет МСР?

По паспорту: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА, РЗ-ЦП и другие для прокладки кабелей.

Какая температура у МСР?

Паспорт: от -60 до 180 °C для монтажа, транспортировки и эксплуатации. У нержавеющей МСР-НС страница изделия называет более узкий диапазон — см. раздел «Типичные ошибки».

Нужен ли отдельный проводник заземления?

Паспорт МСМ требует проверить непрерывность цепи между рукавом и заземлённым корпусом оборудования после монтажа. Про отдельный проводник в паспортах не сказано.
