ЗЭТА · муфты и крепёжные элементы для ввода металлорукава в оболочку электрооборудования

Фитинги рукав-щит ГОФРОМАТИК: МВпнг, МВН-ЛС и МВН-НС, РКН и РКН под углом 90° — ввод металлорукава в щит, шкаф, коробку

Фитинги для ввода металлорукава в оболочки оборудования: пластиковые МВпнг (IP40), латунные и нержавеющие МВН (IP67), цинковые РКН и РКН под углом 90° (IP54).

Фитинги для присоединения металлорукава к щиту ГОФРОМАТИК (МВпнг, МВН, РКН)

Модели семейства

МВпнг-10 … МВпнг-50 (пластик, IP40)Пластиковая вводная муфта, не поддерживающая горения, для ввода металлорукава в оболочки электротехнических устройств и распределительные шкафы. Состоит из гайки и корпуса.
МВпнг-10 … МВпнг-50 (пластик, IP40)
Условный размер рукава, мм10, 12, 15, 20, 25, 32, 38, 50
Установочная резьбаG1/2-B (10, 12, 15), G3/4-B (20), G1-B (25), G1 1/4-B (32), G1 1/2-B (38), G2-B (50)
Материалпластик
Степень защитыIP40
Климатическое исполнениеУ3
Температура эксплуатацииот -40 до 45 °C
Длина резьбы Lр / общая длина L (страницы), ммМВпнг-10: 11,8 / 32,1; МВпнг-50: 24,3 / 68,6
Заземление рукаваотдельно, сопротивление переходного контакта не более 0,05 Ом
Артикулыzeta40710 (МВпнг-10) … zeta40716 (МВпнг-50), zeta40717 (МВпнг-12)
МВН-ЛС (никелированная латунь, IP67)Вводная муфта с наружной присоединительной резьбой для герметичного присоединения металлорукава к оболочке электрооборудования и надёжной электрической связи рукава с металлической оболочкой. Резьба метрическая М (отдельный паспорт) или трубная G.

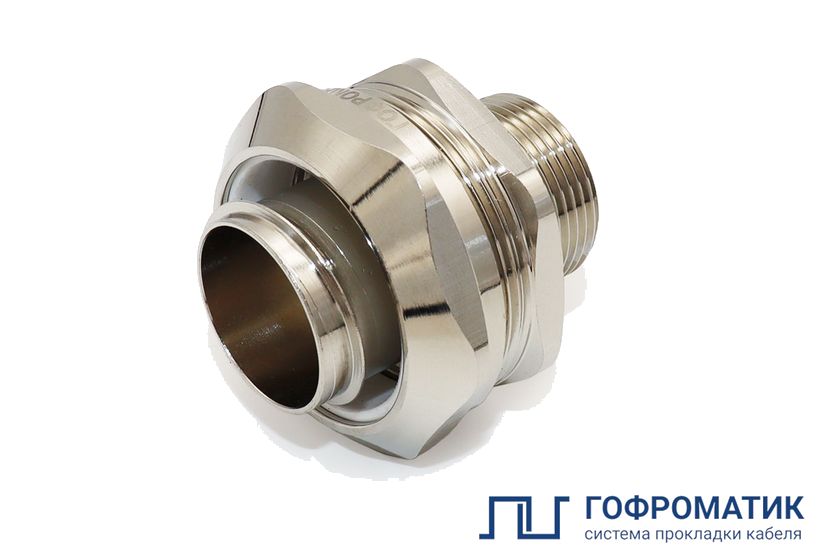

МВН-ЛС (никелированная латунь, IP67)
Резьбаметрическая М12х1,5 … М50х1,5 или трубная G3/8 … G1 1/2
Условный проход рукава, мм10 … 50 (МР10 … МР50)
Внутренний диаметр рукава Dмр / макс. наружный D2, мм9,6 / 16 (МР10) … 48 / 59 (МР50)
Длина резьбы Lp / общая длина L, мм12 / 31,2 (М12-МР10) … 18 / 48,7 (М50-МР50 и G1 1/2-МР50)
Степень защитыIP67
Материалкорпус из никелированной латуни, уплотнение из силикона
Климатическое исполнение / температураУХЛ 1,5; от -60 до 180 °C
Код классификации (паспорт)044201674403
Артикулыzeta45001 (МВН-ЛС-М12-МР10) … zeta45165 (МВН-ЛС-G1 1/2-МР50)
МВН-НС (нержавеющая сталь, IP67)Та же муфта из нержавеющей стали, те же резьбы и ряд проходов от 10 до 50 мм. Состав: корпус, оконцеватель, уплотнитель, накидная гайка.

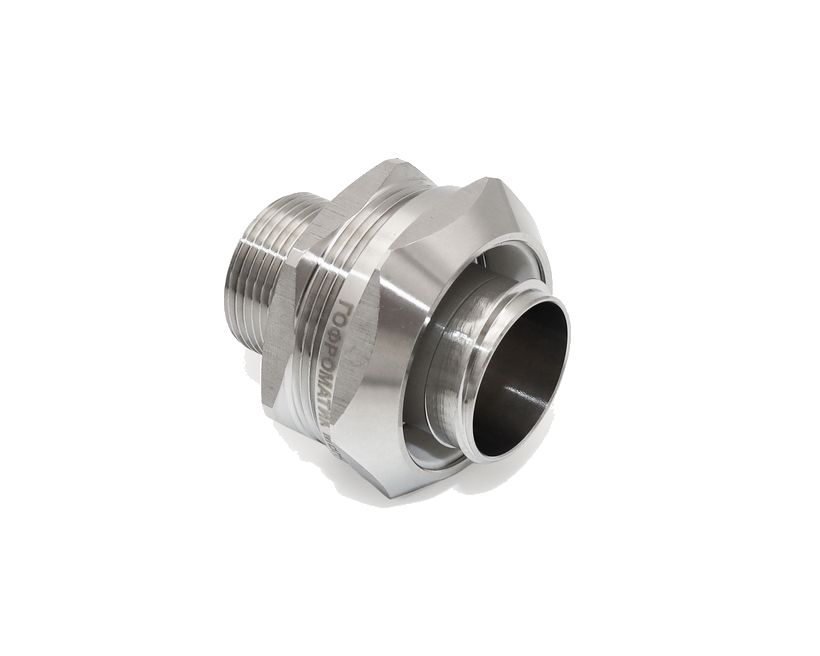

МВН-НС (нержавеющая сталь, IP67)
Резьбаметрическая М12х1,5 … М50х1,5 или трубная G3/8 … G1 1/2
Условный проход рукава, мм10 … 50 (МР10 … МР50)
Внутренний диаметр рукава Dмр / макс. наружный D2, мм9,6 / 16 (МР10) … 48 / 59 (МР50)
Длина резьбы Lp / общая длина L, мм12 / 31,2 (М12-МР10) … 18 / 48,7 (М50-МР50 и G1 1/2-МР50)
Степень защитыIP67
Материалкорпус из нержавеющей стали, уплотнение из силикона
Климатическое исполнение / температура (паспорт)В 1,5; от -60 до 180 °C
Артикулыzeta45003 (МВН-НС-М12-МР10) … zeta45167 (МВН-НС-G1 1/2-МР50)
РКН-10 … РКН-100 (сплав цинка, IP54)Резьбовой крепежный элемент с наружной резьбой: присоединяет металлорукав к оболочке электрооборудования (щиты, шкафы, коробки) и создаёт надёжный электрический контакт с металлическими частями рукава. Поставляется в сборе.

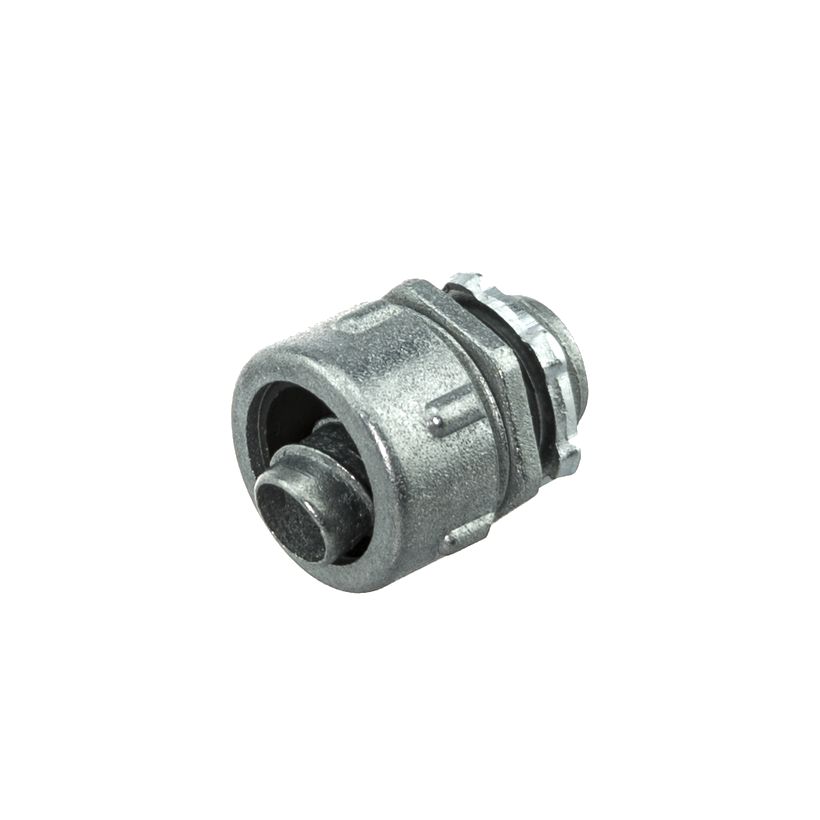

РКН-10 … РКН-100 (сплав цинка, IP54)
Типоразмеры (условный проход рукава, мм)10, 12, 15, 18, 20, 22, 25, 32, 38, 50, 60, 75, 100
Установочная резьба GG3/8-B (РКН-10) … G4-B (РКН-100)
Диаметр установочного отверстия, мм16 (РКН-10) … 114 (РКН-100)
Размеры рукава Dмр / D, мм9,7 / 15,5 (РКН-10) … 98,2 / 110,5 (РКН-100)
Длина резьбы Lp / общая длина L, мм11 / 30 (РКН-10) … 22 / 70 (РКН-100)
Степень защиты / климатIP54; У2
Температура монтажа и эксплуатации (паспорт)от -40 до +100 °C
Материалсплав цинка, оцинкованная сталь (заземляющая гайка), резина МБС (уплотнения)
Артикулыzeta40410 (РКН-10) … zeta40428 (РКН-100)
РКН-15 … РКН-50 (90°) (поворотные, IP54)Поворотный резьбовой крепежный элемент: присоединяет металлорукав к безрезьбовому отверстию корпуса оборудования под углом 90°. Состав: корпус, оконцеватель, уплотнение, накидная и установочная заземляющая гайки, прокладка, втулка.

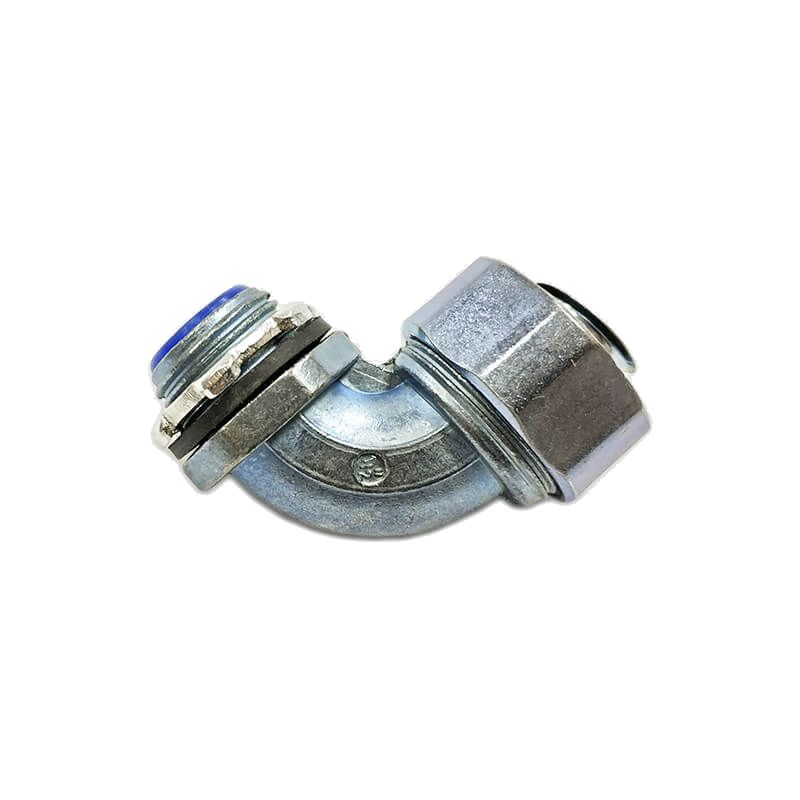

РКН-15 … РКН-50 (90°) (поворотные, IP54)
Типоразмеры (условный проход рукава, мм)15, 20, 25, 32, 38, 50
Установочная резьба GG1/2-B (РКН-15) … G2-B (РКН-50)
Диаметр установочного отверстия, мм22 (РКН-15) … 60 (РКН-50)
Внутренний / наружный диаметр рукава, мм15,5 / 21,3 (РКН-15) … 49,5 / 57 (РКН-50)
Длина резьбы Lp / общая длина L, мм10 / 50,5 (РКН-15) … 18 / 102,4 (РКН-50)
Степень защиты / климатIP54; У2
Температура монтажа и эксплуатации (паспорт)от -40 до +100 °C
Материалсплав цинка, оцинкованная сталь, эластомер СЭБС, резина МБС
Артикулыzeta41210 (РКН-15) … zeta41215 (РКН-50)

Как это работает и подключается

Монтаж

Примеры

Ввод рукава в распределительный шкаф

МВпнг — ввод металлорукава в оболочку электротехнических устройств и в распределительные шкафы.

Подключение к оболочке с повышенной защитой

МВН — для ввода кабеля, проложенного в металлорукаве, при подключении к оболочке электрооборудования; IP67, стойкость к фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озону, работа в солёной морской и пресной воде (страницы).

Присоединение к щитам, шкафам, коробкам

РКН крепит металлорукав к оболочке электрооборудования и даёт защитный электрический контакт по п. 1.7.76 ПУЭ и п. 11.1.3 ГОСТ Р МЭК 61386.1-2014.

Вход в оболочку под углом

РКН (90 угол) подключает рукав к безрезьбовому отверстию корпуса под углом 90°.

Частые вопросы

Чем МВН отличается от РКН?

МВН — латунь или нержавеющая сталь, IP67, до 180 °C, метрическая или трубная резьба. РКН — сплав цинка, IP54, климат У2, трубная резьба G.

Какая степень защиты у МВпнг?

IP40, климатическое исполнение У3, температура эксплуатации от -40 до 45 °C.

Нужно ли заземлять рукав у МВпнг?

Да, отдельно: паспорт требует обеспечить заземление рукава на присоединяемое оборудование с сопротивлением переходного контакта не более 0,05 Ом.

Какой фитинг взять для входа под углом?

РКН (90 угол): присоединяет рукав к безрезьбовому отверстию корпуса под углом 90°; типоразмеры от 15 до 50.

Какая гарантия?

РКН — 3 года эксплуатации и 3 года хранения, МВН — по 2 года, МВпнг — по 1 году.
