Фитинги труба-щит ГОФРОМАТИК: АТК, вводные муфты IP40 и IP66, МТК, патрубки У475-У481 — ввод стальной трубы в щит, шкаф, коробку

Фитинги для ввода жёсткой стальной трубы в оболочку оборудования: цанговый АТК (IP43), вводные муфты IP40 и IP66, латунные и нержавеющие МТК (IP67), патрубки У475-У481.

Фитинги для присоединения трубы к щиту ГОФРОМАТИК (АТК, вводные муфты IP40 и IP66, МТК, патрубки У475-У481)

Модели семейства

АТК-15 … АТК-50 (адаптер цанговый труба-корпус, сплав цинка, IP43)Цанговый адаптер для надёжного присоединения водогазопроводной трубы по ГОСТ 3262-75 к металлическому корпусу электрооборудования (щиты, шкафы, коробки) с электрическим контактом между корпусом и трубой. Поставляется в сборе.
АТК-15 … АТК-50 (адаптер цанговый труба-корпус, сплав цинка, IP43)
Типоразмеры (условный размер трубы, мм)15, 20, 25, 32, 38, 50
Установочная резьбаG1/2-B (АТК-15) … G2-B (АТК-50)
Максимальный диаметр кабеля, мм13,8 (АТК-15) … 51,7 (АТК-50)
Длина резьбы Lp / общая длина L, мм (страницы)10,5 / 37 (АТК-15); 17,5 / 57,5 (АТК-50)
Степень защиты / климатIP43; У2
Температура (паспорт)от -25 до 100 °C при монтаже, транспортировке и эксплуатации; от -40 до 100 °C стационарно
Материалкорпус из сплава цинка
Код классификации по ГОСТ Р МЭК 61386.1-2014025501542201
Артикулыzeta42001 (АТК-15) … zeta42006 (АТК-50)

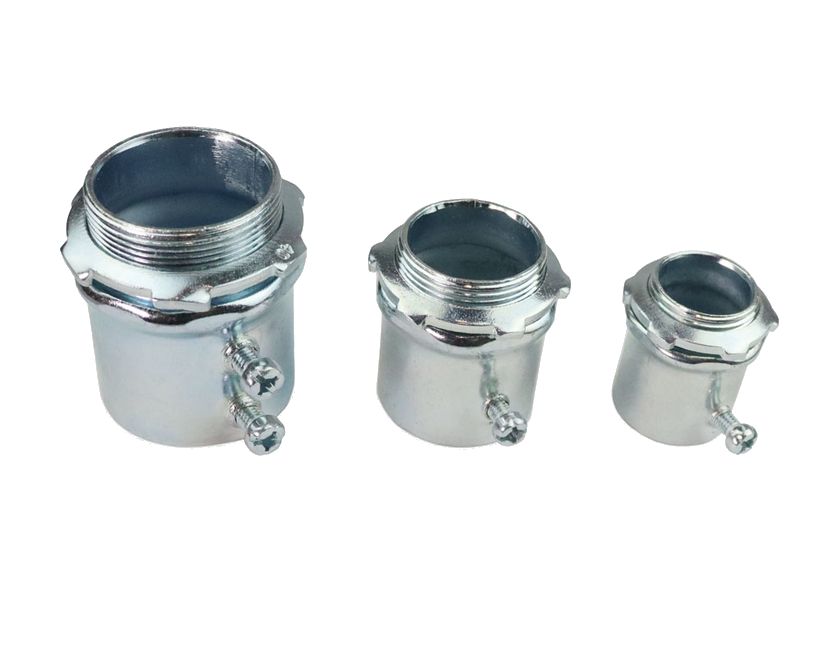

Муфта вводная М16Т16 … М63Т63 IP40 (оцинкованная сталь)Вводная муфта для присоединения жёсткой безрезьбовой металлической трубы к оболочке электрооборудования во внутренней разводке. Состав: корпус, установочный винт, установочная заземляющая гайка.
Муфта вводная М16Т16 … М63Т63 IP40 (оцинкованная сталь)
Типоразмеры (диаметр трубы D, мм)16, 20, 25, 32, 40, 50, 63
Резьба D1М16х1,5 … М63х1,5
Степень защиты / климатIP40; УХЛ 2
Температура транспортировки, монтажа и эксплуатацииот -60 до 150 °C
Материалсталь оцинкованная
Длина L, мм31,6 (М16Т16) … 57,8 (М63Т63)
Масса (±10%), г28 (М16Т16) … 224 (М63Т63)
Код классификации по ГОСТ Р МЭК 61386.21-2014045511402211
Артикулыzeta46000 (М16Т16) … zeta46006 (М63Т63)

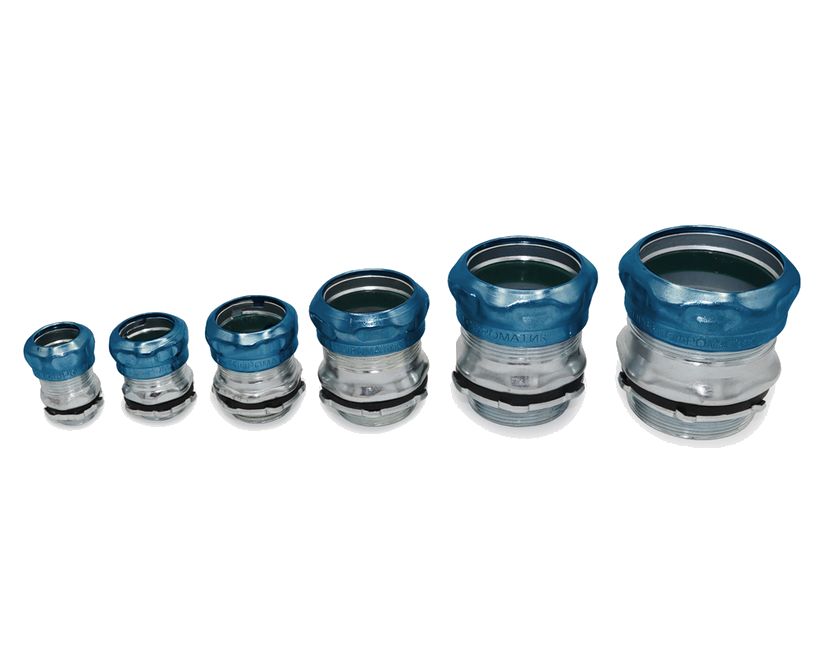

Муфта вводная М16Т16 … М50Т50 IP66 (сталь оцинкованная, цанговый зажим)Вводная муфта для уличных мест: герметичность создаёт цанговый зажим с уплотнительным кольцом. Состав: корпус, цанговое стопорное кольцо, уплотнительное кольцо, накидная гайка, прокладка, установочная заземляющая гайка.
Муфта вводная М16Т16 … М50Т50 IP66 (сталь оцинкованная, цанговый зажим)
Типоразмеры (диаметр трубы D, мм)16, 20, 25, 32, 40, 50 (паспорт); М63Т63 — на странице
Резьба D1М16х1,5 … М50х1,5
Степень защиты / климатIP66; УХЛ 2
Температура транспортировки, монтажа и эксплуатацииот -40 до 100 °C
Материал (паспорт)сталь оцинкованная, пластик
Длина L, мм34,8 (М16Т16) … 60 (М50Т50)
Масса (±10%), г38 (М16Т16) … 246 (М50Т50)
Код классификации по ГОСТ Р МЭК 61386.21-2014044211662210
Артикулыzeta46020 (М16Т16) … zeta46025 (М50Т50); zeta46026 (М63Т63, страница)

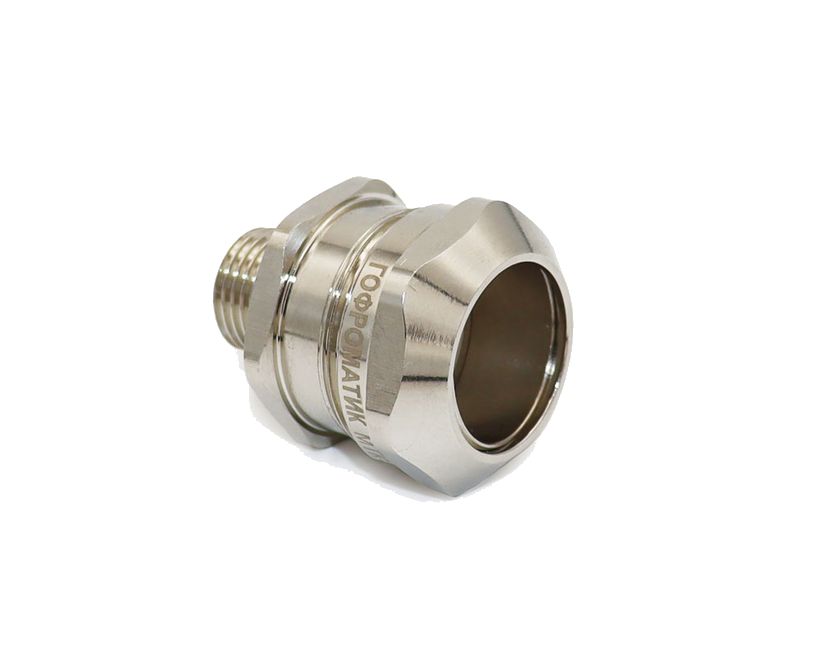

МТК-ЛС (никелированная латунь, IP67)Муфта с наружной присоединительной резьбой для герметичного присоединения жёсткой безрезьбовой стальной трубы по ГОСТ 3262-75 к электрооборудованию. Труба фиксируется цанговым зажимом. Метрическая резьба М или трубная G.
МТК-ЛС (никелированная латунь, IP67)
РезьбаМ16х1,5 … М50х1,5 или G3/8 … G1 1/2
Условный проход трубы, мм15, 20, 25, 32, 40
Диапазон наружного диаметра трубы D2, мм19,5…22 (проход 15) … 47,9…51,5 (проход 40)
Длина резьбы / общая длина Lp / L, мм13 / 42 (проход 15) … 18 / 53,2 (проход 40)
Степень защиты / климатIP67; УХЛ 1,5
Температура монтажа, транспортировки и эксплуатацииот -60 до 180 °C
Материалкорпус из никелированной латуни, уплотнение из силикона
Код классификации (паспорт)045401674202
Артикулыzeta45591 (МТК-ЛС-М16-Т15) … zeta45667 (МТК-ЛС-G1 1/2-Т40)

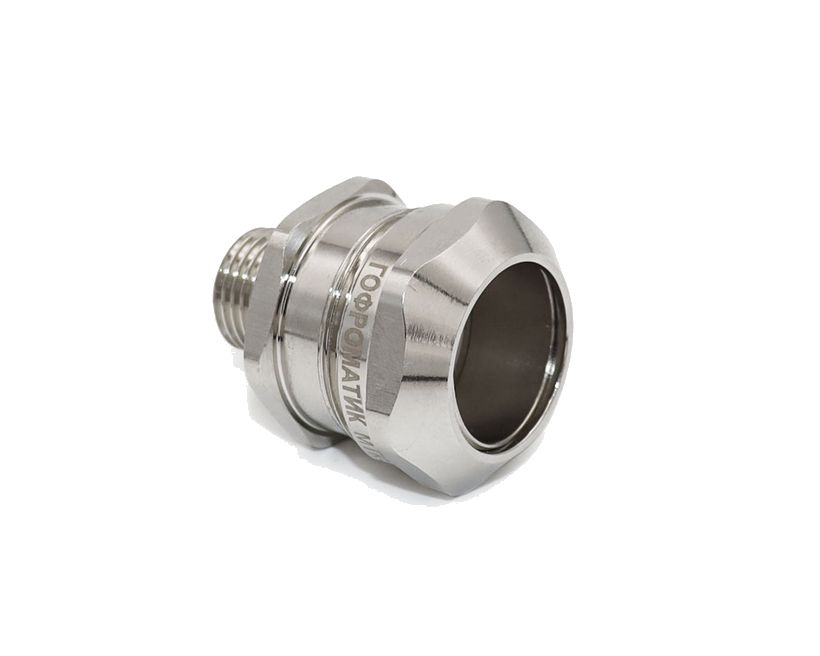

МТК-НС (нержавеющая сталь, IP67)Та же муфта из нержавеющей стали с теми же резьбами, проходами и диапазонами труб.
МТК-НС (нержавеющая сталь, IP67)
РезьбаМ16х1,5 … М50х1,5 или G3/8 … G1 1/2
Условный проход трубы, мм15, 20, 25, 32, 40
Диапазон наружного диаметра трубы D2, мм19,5…22 (проход 15) … 47,9…51,5 (проход 40)
Длина резьбы / общая длина Lp / L, мм13 / 42 (проход 15) … 18 / 53,2 (проход 40)
Степень защиты / климатIP67; В 1,5
Температура монтажа, транспортировки и эксплуатацииот -60 до 180 °C
Материалкорпус из нержавеющей стали, уплотнение из силикона
Артикулыzeta45593 (МТК-НС-М16-Т15) … zeta45669 (МТК-НС-G1 1/2-Т40)

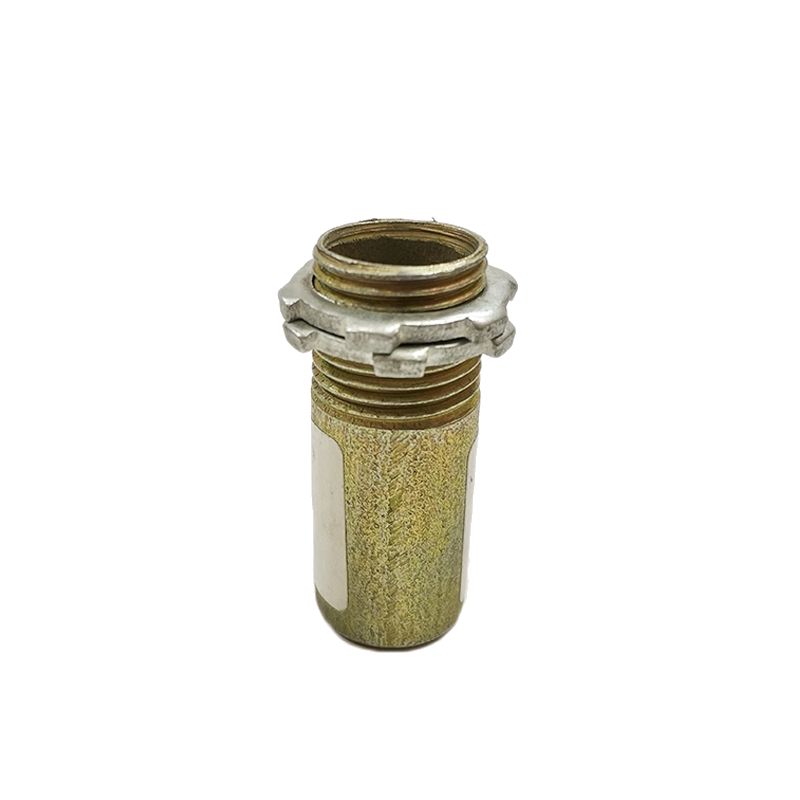

Патрубки вводные У475 … У481Стальной оцинкованный патрубок с гайкой для ввода проводов и кабелей в оболочку электротехнических изделий при электропроводке металлорукавами и безрезьбовыми стальными трубами. С трубой соединяется муфтой.
Патрубки вводные У475 … У481
Типоразмеры (условный размер трубы, мм)У475: 15; У476: 20; У477: 25; У481: 32; У478: 40; У479: 50; У480: 65
Установочная резьбаG1/2-B (У475) … G2 1/2-B (У480)
Макс. внутренний диаметр Dmax, мм16,9 (У475) … 69 (У480)
Общая длина L, мм (паспорт)50 (У475) … 105 (У480)
Степень защиты / климатIP43; У3
Температура эксплуатацииот -40 до 45 °C
Материалтруба стальная оцинкованная
Артикулыzeta41110 (У475) … zeta41116 (У481)

Как это работает и подключается

Монтаж

Примеры

Ввод стальной трубы в щит или шкаф

АТК соединяет водогазопроводную трубу с металлическим корпусом электрооборудования и обеспечивает электрический контакт между корпусом и трубой.

Внутренняя разводка

Вводные муфты IP40 — линейка для внутренней разводки со степенью защиты IP40; трубу фиксирует винт, фитинг можно использовать многократно.

Уличное применение

Вводные муфты IP66 по странице подходят для уличного применения, герметичность обеспечивает цанговый зажим.

Вода и агрессивная среда

МТК устойчивы к кислотам, щелочам, морскому климату, фенолам, спиртам, фреонам, антифризам, растворам солей; допустима эксплуатация в соленой морской и пресной воде.

Частые вопросы

Чем АТК отличается от МТК?

АТК — цанговый адаптер из сплава цинка, IP43, У2. МТК — никелированная латунь или нержавеющая сталь, IP67, температура до 180 °C, цанговый зажим трубы, резьба М или G.

Какая степень защиты у вводных муфт?

Две линейки: IP40 для внутренней разводки (труба держится на винте) и IP66 для уличного применения (цанговый зажим и уплотнительное кольцо).

Чем вводная муфта IP40 фиксирует трубу?

Установочным винтом; для диаметра 40 мм и более используются два винта.

Для чего патрубки У475-У481?

Для ввода проводов и кабелей в оболочку электротехнических изделий при электропроводке металлорукавами и стальными трубами без резьбы. С трубой соединяются муфтами (ТР, МТТ, АТТ, МТР, АТР и др.).

Какая гарантия?

Вводные муфты IP40 и IP66 — 3 года, АТК, МТК и патрубки — 2 года.
