ЗЭТА · муфты для соединения жёстких безрезьбовых стальных труб между собой

Муфты труба-труба ГОФРОМАТИК: АТТ, ТР, ТТ IP40 и IP66, МТТ-ЛС и МТТ-НС — соединение стальных труб электропроводки

Муфты для соединения жёстких безрезьбовых стальных труб: хомут ТР (IP30), цанговый АТТ (IP43), винтовые ТТ (IP40), цанговые ТТ (IP66) и латунные и нержавеющие МТТ (IP67).

Муфты и адаптеры для соединения труб ГОФРОМАТИК (АТТ, ТР, ТТ IP40 и IP66, МТТ-ЛС, МТТ-НС)

Модели семейства

АТТ-15 … АТТ-32 (адаптер цанговый, сплав цинка, IP43)Цанговый адаптер для надёжного соединения между собой жёстких безрезьбовых металлических труб (ГОСТ 3262-75, ГОСТ 10704-91) с надёжным электрическим контактом. Состоит из накидных гаек, зажимных колец и корпуса.
АТТ-15 … АТТ-32 (адаптер цанговый, сплав цинка, IP43)
Типоразмеры (условный проход трубы, мм)15, 20, 25, 32
Диапазон проходного зазора для труб Dтр, мм19,7 - 21,5 (АТТ-15) … 41,6 - 42,6 (АТТ-32)
Общая длина L, мм40 (АТТ-15), 44 (АТТ-32)
Степень защиты / климатIP43; У2
Температура монтажа, транспортировки и эксплуатацииот -45 до 150 °C
Материалкорпус из сплава цинка
Код классификации по ГОСТ Р МЭК 61386.1-2014025501542201
Артикулыzeta41001 (АТТ-15) … zeta41004 (АТТ-32)

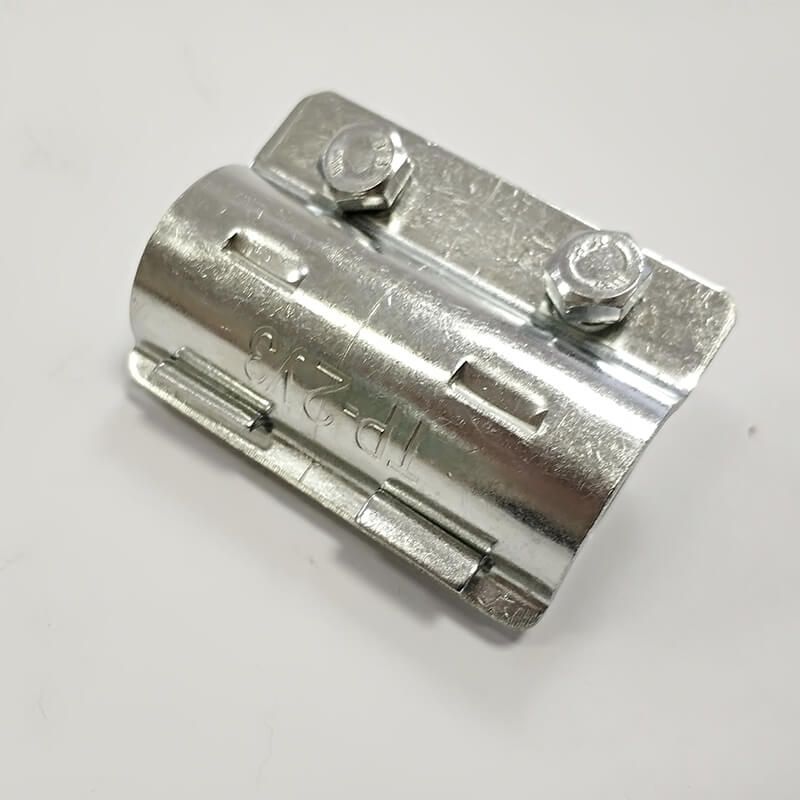

ТР-2 … ТР-8 (муфта-хомут разъёмная, сталь, IP30)Муфта из полуколец и болтов с гайками: соединяет не герметично безрезьбовые водогазопроводные трубы между собой и с вводными патрубками У476-У479. Поставляется в сборе.
ТР-2 … ТР-8 (муфта-хомут разъёмная, сталь, IP30)
Типоразмеры (условный проход трубы, мм)ТР-2: 15; ТР-4: 20; ТР-5: 25; ТР-7: 40; ТР-8: 50
Диапазон проходного зазора для труб Dтр, мм19-25 (ТР-2) … 52,5-61 (ТР-8)
Общая длина L, мм58 (ТР-2, ТР-4), 62 (ТР-5), 98 (ТР-7, ТР-8)
Размер под ключ S, мм10
Степень защиты / климатIP30; У3
Температура эксплуатацииот -45 до 250 °C
Материалсталь (на странице — оцинкованная сталь)
Код классификации по ГОСТ Р МЭК 61386.1-2014025601302200
Артикулыzeta40911 (ТР-2), zeta40912 (ТР-4), zeta40913 (ТР-5), zeta40914 (ТР-7), zeta40915 (ТР-8)

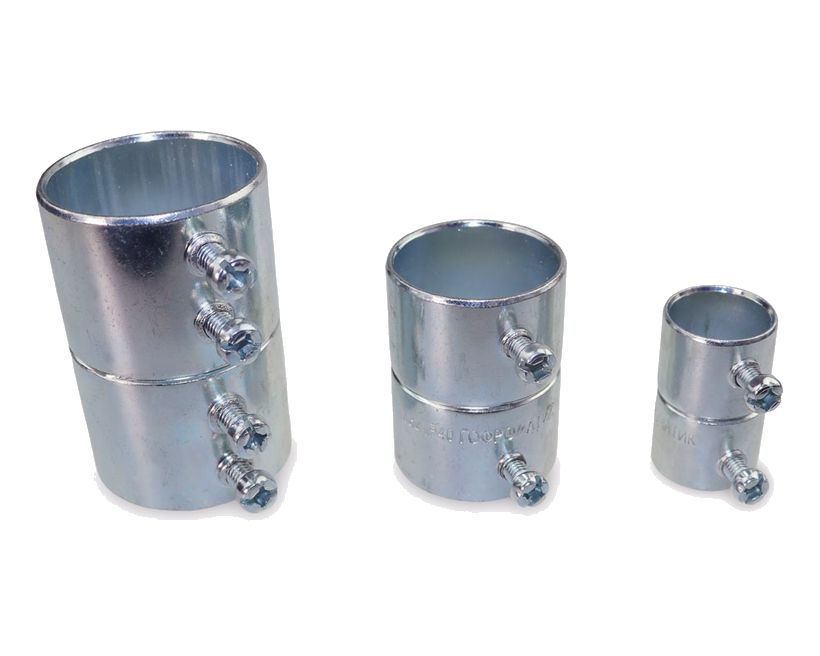

ТТ16 … ТТ63 IP40 (оцинкованная сталь, винты)Муфта соединительная для внутренней разводки: труба вставляется с каждой стороны и фиксируется установочными винтами. Можно использовать многократно.
ТТ16 … ТТ63 IP40 (оцинкованная сталь, винты)
Типоразмеры (диаметр трубы D, мм)16, 20, 25, 32, 40, 50, 63
Степень защиты / климатIP40; УХЛ 2
Температура транспортировки, монтажа и эксплуатацииот -60 до 150 °C
Материалсталь оцинкованная
Длина L, мм34 (ТТ16) … 79,8 (ТТ63)
Масса (±10%), г25 (ТТ16) … 252 (ТТ63)
Установочные винтыдва на корпус, четыре для диаметра 40 мм
Код классификации по ГОСТ Р МЭК 61386.21-2014045511402211
Артикулыzeta46050 (ТТ16) … zeta46056 (ТТ63)

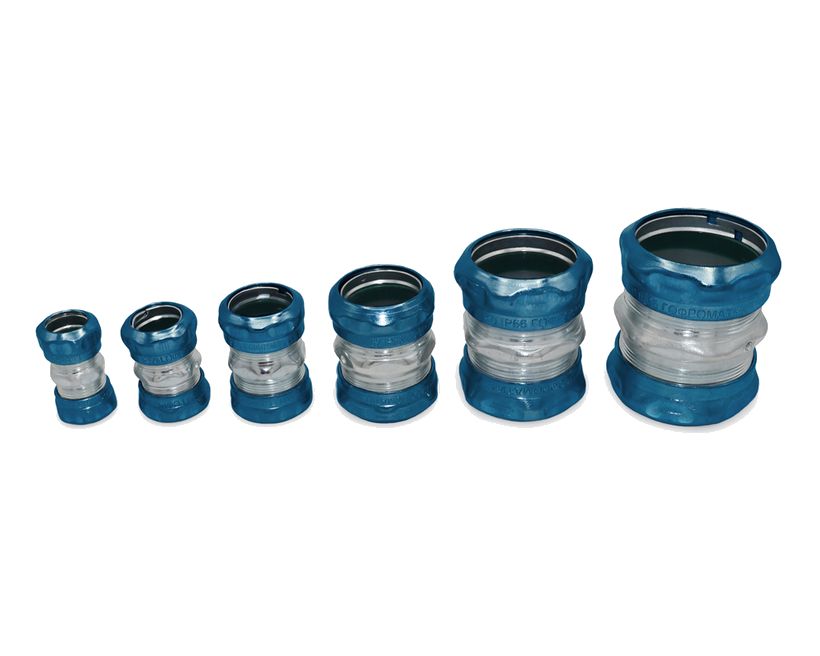

ТТ16 … ТТ63 IP66 (сталь оцинкованная, цанговый зажим)Муфта соединительная для уличных мест: с каждой стороны цанговое стопорное кольцо и уплотнительное кольцо, затягиваются накидными гайками. Можно использовать многократно.
ТТ16 … ТТ63 IP66 (сталь оцинкованная, цанговый зажим)
Типоразмеры (диаметр трубы D, мм)16, 20, 25, 32, 40, 50 (паспорт); ТТ63 — на странице
Степень защиты / климатIP66; УХЛ 2
Температура транспортировки, монтажа и эксплуатацииот -40 до 100 °C
Материал (паспорт)сталь оцинкованная, пластик
Длина L, мм45 (ТТ16) … 69 (ТТ50); ТТ63 на странице — 56
Масса (±10%), г48 (ТТ16) … 285 (ТТ50)
Код классификации по ГОСТ Р МЭК 61386.21-2014044211662210
Артикулыzeta46070 (ТТ16) … zeta46075 (ТТ50); zeta46076 (ТТ63, страница)

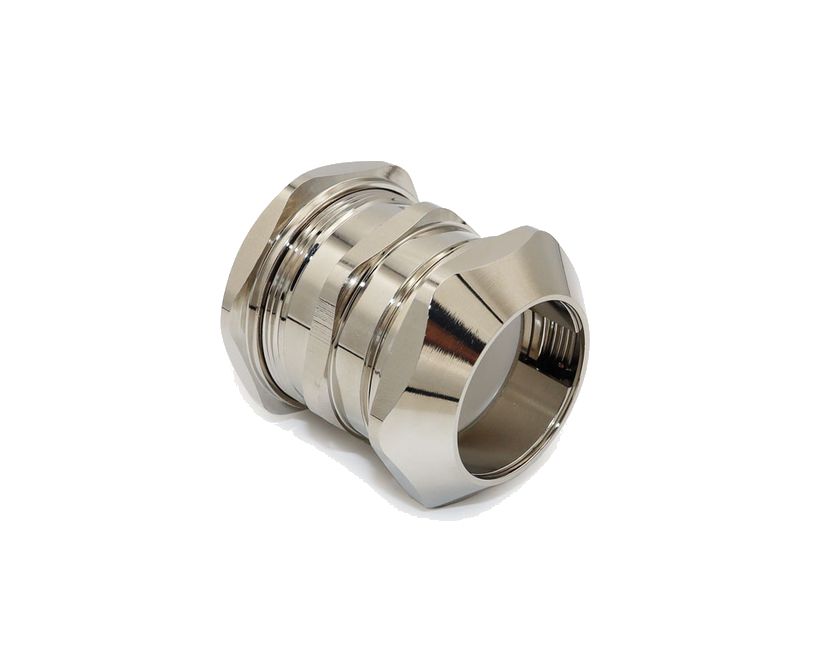

МТТ-ЛС-15 … МТТ-ЛС-40 (никелированная латунь, IP67)Муфта для герметичного и надёжного соединения двух частей жёсткой безрезьбовой металлической трубной системы по ГОСТ 3262-75. Цанговые зажимы с обеих сторон, силиконовое уплотнение.
МТТ-ЛС-15 … МТТ-ЛС-40 (никелированная латунь, IP67)
Типоразмеры (условный проход трубы, мм)15, 20, 25, 32, 40
Диапазон наружного диаметра трубы D1, мм19,5…22 (МТТ-ЛС-15) … 47,9…51,5 (МТТ-ЛС-40)
Общая длина L, мм55,9 (МТТ-ЛС-15) … 68,2 (МТТ-ЛС-40)
Степень защиты / климатIP67; УХЛ 1,5
Температура монтажа, транспортировки и эксплуатацииот -60 до 180 °C
Материалкорпус из никелированной латуни, уплотнение из силикона
Код классификации (паспорт)044201674202
Артикулыzeta45901 (МТТ-ЛС-15) … zeta45917 (МТТ-ЛС-40)

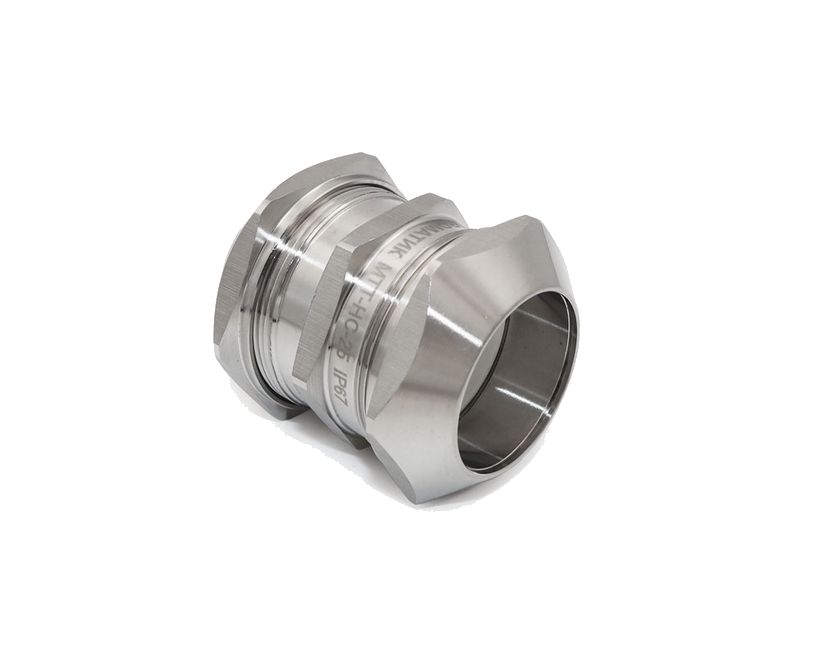

МТТ-НС-15 … МТТ-НС-40 (нержавеющая сталь, IP67)Та же муфта из нержавеющей стали, те же типоразмеры и диапазоны труб.
МТТ-НС-15 … МТТ-НС-40 (нержавеющая сталь, IP67)
Типоразмеры (условный проход трубы, мм)15, 20, 25, 32, 40
Диапазон наружного диаметра трубы D1, мм19,5…22 (МТТ-НС-15) … 47,9…51,5 (МТТ-НС-40)
Общая длина L, мм55,9 (МТТ-НС-15) … 68,2 (МТТ-НС-40)
Степень защиты / климатIP67; В 1,5
Температура монтажа, транспортировки и эксплуатацииот -60 до 180 °C
Материалкорпус из нержавеющей стали, уплотнение из силикона
Артикулыzeta45903 (МТТ-НС-15) … zeta45919 (МТТ-НС-40)

Как это работает и подключается

Монтаж

Примеры

Удлинение стальной трубы электропроводки

Любая из серий соединяет два отрезка безрезьбовой стальной трубы между собой в трубной системе прокладки кабелей по ГОСТ Р МЭК 61386.

Внутренняя разводка

ТТ IP40 — для внутренней разводки: трубу фиксируют установочные винты, муфту можно использовать многократно.

Уличное применение

ТТ IP66 по странице подходят для уличного применения и позволяют обеспечить герметичность всей системы.

Морской климат и агрессивная среда

МТТ по странице стойкие в воздушной среде и при морском климате, в сухих парах, пресных водах, фреонах, спиртах, антифризах, в солёной морской воде в малоподвижном состоянии.

Частые вопросы

Чем ТР отличается от ТТ?

ТР — разъёмный хомут из полуколец и болтов, IP30, соединение негерметичное. ТТ — цельный корпус: IP40 на винтах или IP66 на цанговом зажиме.

Какая муфта герметичная?

ТТ IP66 и МТТ (IP67). АТТ — IP43, ТТ IP40 — IP40, ТР — IP30.

Какую трубу берут АТТ и МТТ?

Безрезьбовую стальную трубу по ГОСТ 3262-75 (АТТ — и по ГОСТ 10704-91), условный проход 15-32 мм у АТТ и 15-40 мм у МТТ.

Какая температура у МТТ?

От -60 до 180 °C для монтажа, транспортировки и эксплуатации.

Какая гарантия?

ТТ IP40 и IP66 — 3 года, АТТ, ТР, МТТ — по 2 года.
