ОСМ и В — оконцеватели металлорукава и втулки для труб

Оцинкованные оконцеватели ОСМ фиксируют край металлорукава, пластиковые втулки В закрывают острый торец трубы. ОСМ — 12 типоразмеров (Ду 10-75), В — 7 (трубы Ду 15-80).

Модели семейства

ОСМ — оконцеватель для металлорукаваОцинкованный оконцеватель на край металлорукава Р3-Ц (А, Н), МРПИ, МПГ, ШЭМ. Размеры — по паспорту ЗЭТА.105.000.021 ПС; ОСМ-18 и ОСМ-22 — по страницам изделий.

Назначение	закрепляет края металлорукава от распускания и защищает кабель от порезов металлорукавом
Типоразмеры, условный проход	10, 12, 15, 18, 20, 22, 25, 32, 38, 50, 60, 75 мм
Материал	оцинкованная сталь
Климатическое исполнение	У2
ОСМ-10 (паспорт)	внутренний диаметр металлорукава 9,4; D1 18,2; D2 16,8; D3 10,2; H / L = 6,9 / 12 мм
ОСМ-32 (паспорт)	внутренний диаметр металлорукава 30; D1 45,4; D2 43,3; D3 32,8; H / L = 12,6 / 26,3 мм
ОСМ-75 (паспорт и страница)	внутренний диаметр металлорукава 75; D1 92; D2 87,3; D3 80,8; H / L = 17 / 34,7 мм
ОСМ-18 и ОСМ-22 (страницы)	ОСМ-18: Dмр 16,4; D1 25; D2 22; H / L = 9 / 21,7 мм. ОСМ-22: Dмр 20,2; D1 30,5; D2 27,5; H / L = 9,5 / 23,7 мм
Температура	от -60 до +100 °С — транспортировка, монтаж и эксплуатация (страницы ОСМ-10, -18, -22, -32)
Комплектность	входит в комплект муфт МТ и МВ, может применяться отдельно (страница)

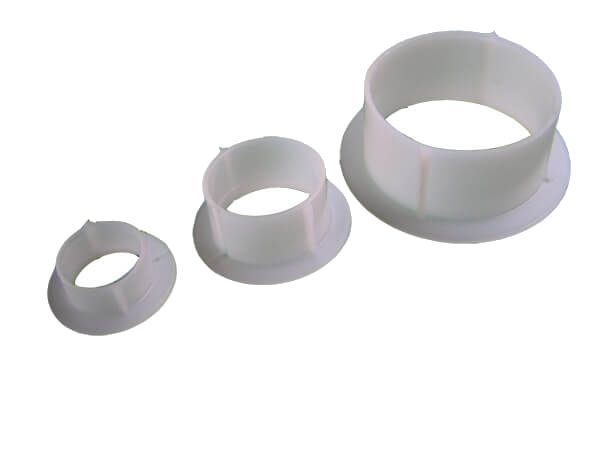

В — втулка для трубПластиковая втулка на торец жёсткой металлической трубы. Паспорт ЗЭТА.040.217.000 ПС даёт семь типоразмеров, страницы В 17, В 42, В 82 совпадают с ним.

Назначение	защищает изоляцию проводов и кабелей от механических повреждений об острые кромки торцов жёстких металлических труб; по странице — и других конструктивных отверстий
Типоразмеры	В17, В22, В28, В42, В54, В69, В82 (трубы с условным проходом 15, 20, 25, 40, 50, 65, 80 мм)
Материал	пластик: первичный или вторичный ПВХ, ПНД, ПВД пластикат
Климатическое исполнение	УХЛ2
В17	диапазон внутреннего диаметра трубы 13.9 ... 16.1; Dпр 11.9; D 22; Ly 7.9; L 10 мм
В42	диапазон внутреннего диаметра трубы 39.3 ... 41.7; Dпр 35.3; D 49.1; Ly 17.5; L 20 мм
В82	диапазон внутреннего диаметра трубы 78 ... 82.5; Dпр 74; D 89.5; Ly 26.2; L 30 мм
Степень IP	на странице не нормируется (стоит «-»)

Как это работает и подключается

ОСМ закрепляет край металлорукава от распускания и закрывает кромку, которой металлорукав мог бы порезать кабель.
Втулка В защищает изоляцию от острой кромки торца трубы; у каждого типоразмера свой диапазон внутреннего диаметра трубы.
Оконцеватель ОСМ входит в комплект муфт МТ и МВ, но продаётся и отдельно.

Монтаж

Подберите ОСМ по внутреннему диаметру металлорукава (колонка паспорта «Внутренний диаметр металлорукава»), а не по условному проходу.
Проверьте, что металлорукав относится к типам Р3-Ц (А, Н), МРПИ, МПГ или ШЭМ — для них оконцеватель предназначен.
Подберите втулку В по внутреннему диаметру трубы: он должен попадать в диапазон d ... B своего типоразмера.
Если оконцеватель идёт в комплекте муфты МТ или МВ, отдельно его закладывать не нужно.

Примеры

Край металлорукава перед вводом

Срез металлорукава Р3-Ц, МРПИ, МПГ или ШЭМ распускается и режет кабель — оконцеватель ОСМ закрывает эту кромку.

Торец трубы в трубной проводке

Втулка В защищает изоляцию кабеля от острой кромки торца жёсткой металлической трубы; страница добавляет ввод в электрощиты и ящики управления.

Частые вопросы

Какие металлорукава закрывает ОСМ?

По паспорту — Р3-Ц (А, Н), МРПИ, МПГ, ШЭМ. Страница называет металлорукав и ШЭМ.

Чем ОСМ отличается от втулки В?

ОСМ — оцинкованная сталь, для края металлорукава. В — пластик, для торца жёсткой металлической трубы.

Сколько типоразмеров у ОСМ и В?

ОСМ — 12 (Ду 10-75, включая ОСМ-18 и ОСМ-22), В — 7 (В17-В82, трубы Ду 15-80).

Нюансы и грабли

Паспорт и страница ОСМ-10 расходятся: D1 18,2 (паспорт) против 18,8 (страница), D2 16,8 против 16,5, D3 10,2 против 11,6, H / L = 6,9 / 12 против 7 / 19,8. Для подбора по диаметру годятся оба набора (разница десятые доли мм), но общая длина L разная — если длина важна, мерьте образец.
У ОСМ-32 то же: D1 45,4 (паспорт) против 46 (страница), внутренний диаметр металлорукава 30 против 29,8, H / L = 12,6 / 26,3 против 11,5 / 30,4. У ОСМ-75 паспорт и страница совпадают.
Условный проход не равен внутреннему диаметру металлорукава: у ОСМ-10 это 9,4, у ОСМ-15 — 14,5, у ОСМ-18 — 16,4, у ОСМ-20 — 19,1. Подбирайте по колонке внутреннего диаметра.
Диапазоны втулок узкие: для трубы с условным проходом 15 — всего 13.9 ... 16.1 мм (В17). Втулку на соседний размер не «поджимают».
Степень защиты IP для втулки В не нормируется — это защита изоляции от кромки, а не уплотнение.
В таблице паспорта ОСМ у строк zeta41007, zeta41008, а также Ду 60 и 75 нет обозначения; ОСМ-18 и ОСМ-22 расшифрованы по артикулам со страниц изделий.

Документация

ЗЭТА — паспорт продукта «Оконцеватель для металлорукава» ЗЭТА.105.000.021 ПС
ЗЭТА — паспорт продукта «Втулка В» ЗЭТА.040.217.000 ПС
ЗЭТА — страницы изделий «Оконцеватель для металлорукава ОСМ-10, ОСМ-32, ОСМ-75» на сайте производителя (например, https://nzeta.ru/catalog/fitingi-dlya-metallorukavov-i-trubnoy-provodki/aksessuary/okontsevatel/okontsevatel-dlya-metallorukava-10-mm-zeta/)
ЗЭТА — страницы изделий «Втулка В 17, В 42, В 82» на сайте производителя (например, https://nzeta.ru/catalog/fitingi-dlya-metallorukavov-i-trubnoy-provodki/aksessuary/vtulki-v/vtulka-v-17-zeta/)
ЗЭТА — страницы изделий «Оконцеватель для металлорукава ОСМ-18, ОСМ-22» из папки zeta2-lineika-morozka (https://nzeta.ru/catalog/lineyka-morozka/metallorukav_1/okontsevateli-dlya-metallorukava/)
