ЗЭТА · крепёж для труб, кабелей и металлорукава

СО и СМО — скобы однолапковые из оцинкованной стали

Оцинкованные скобы для крепления труб, кабелей, проводов, шланга ШЭМ и металлорукава. СО крепятся винтом или шурупом, СМО — пристрелкой монтажным пистолетом. От -60 °C.

Модели семейства

СО — скоба однолапковая под винт или шурупОдиннадцать типоразмеров от СО 8-9 до СО 48-50. Размеры по паспорту, мм: D, длина L, ширина B, высота H, высота h, толщина S, монтажное отверстие b x a.

СО 8-9	D 9; L 22,6; B 10; H 8; h 3; S 0,8; отверстие 4 x 6
СО 10-11	D 11; L 26,6; B 10; H 10; h 3; S 0,8; отверстие 4 x 6
СО 12-13	D 13; L 29; B 10; H 12; h 3; S 0,8; отверстие 5 x 6.5
СО 14-15	D 15; L 33; B 10; H 13,9; h 3; S 0,8; отверстие 5 x 6.5
СО 16-17	D 17; L 35; B 10; H 15,7; h 3; S 0,8; отверстие 5 x 6.5
СО 19-20	D 20; L 39,4; B 12; H 18,7; h 3; S 1,0; отверстие 6 x 8.5
СО 21-22	D 22; L 42; B 12; H 20,6; h 5; S 1,0; отверстие 6 x 8.5
СО 25-26	D 26; L 46; B 12; H 24,5; h 5; S 1,0; отверстие 6 x 8.5
СО 31-32	D 32; L 55,5; B 14; H 30,5; h 8; S 1,2; отверстие 6 x 8.5
СО 38-40	D 40; L 63,5; B 14; H 37,5; h 10; S 1,2; отверстие 6 x 8.5
СО 48-50	D 50; L 74; B 14; H 47; h 12; S 1,2; отверстие 6 x 8.5

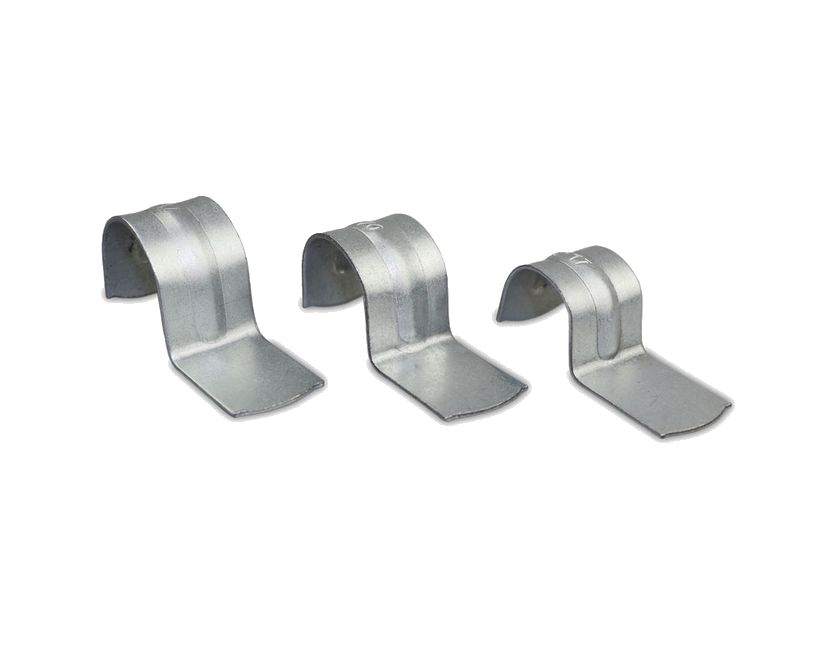

СМО — скоба однолапковая для монтажного пистолетаПять типоразмеров от СМО 16-17 до СМО 31-32; отверстия под винт нет, крепление пристрелкой. Размеры по паспорту, мм.

СМО 16-17	D 16; L 40; B 16; H 17; S 1
СМО 19-20	D 19; L 43; B 16; H 20; S 1
СМО 21-22	D 21; L 45; B 16; H 22; S 1
СМО 25-26	D 25; L 48; B 16; H 26; S 1
СМО 31-32	D 31; L 51; B 16; H 32; S 1
Климатическое исполнение	УХЛ3, ТС2, ТВ2.1
Температура эксплуатации	от -60 до +70 °C

Как это работает и подключается

СО служит для крепления жёстких труб, кабелей и проводов, шланга ШЭМ и металлорукавов разных видов к строительным конструкциям винтами, шурупами и другими монтажными средствами.
СМО служит для тех же задач, но крепится к конструкции методом пристрелки монтажным пистолетом.
Материал обеих скоб — оцинкованная сталь. СО: климатическое исполнение УХЛ 1,5, температура эксплуатации от -60 до +150 °C.

Монтаж

Скобу подбирать по обозначению типоразмера СО или СМО из таблицы под диаметр закрепляемой трубы, кабеля или металлорукава.
СО: размер монтажного отверстия растёт вместе с типоразмером (от 4 x 6 до 6 x 8.5 мм) — под него подбирать винт или шуруп.
СО имеет продольные пазы под крепёжные винты: положение скобы можно изменить, не снимая её полностью.
СМО пристреливать пневматическим, газовым или пороховым монтажным пистолетом.

Примеры

Металлорукав по стене на винтах

Скоба СО нужного типоразмера, один ряд крепёжных отверстий, паз под винт позволяет сдвинуть скобу без полного демонтажа.

Трасса по бетону или кирпичу без сверления

Скоба СМО пристреливается монтажным пистолетом — пневматическим, газовым или пороховым — к бетону, кирпичу или металлу.

Частые вопросы

Для чего служат скобы СМО?

Для крепления жёстких труб, кабелей и проводов, шланга ШЭМ и металлорукавов к строительным конструкциям пристрелкой с помощью монтажного пистолета.

Какой температурный диапазон у СО?

От -60 до +150 °C по паспорту.

Какой гарантийный срок?

Паспорта: 2 года эксплуатации с момента изготовления и 2 года хранения.

Нюансы и грабли

Не путать СО и СМО: у СО есть монтажное отверстие под винт, СМО без отверстия, для монтажного пистолета.
Температурные пределы у скоб разные: верхний — +150 °C у СО и +70 °C у СМО; при выборе скобы для горячей трассы смотреть именно на него.
Обозначение СО 8-9 — это типоразмер; в таблице паспорта у него отдельные размеры D равен 9 и H равен 8, поэтому размеры по обозначению не восстанавливать, а брать из таблицы.

Документация

ЗЭТА — паспорт «Скоба однолапковая СО» ЗЭТА.041.712.000 ПС
ЗЭТА — паспорт «Скоба однолапковая СМО для монтажного пистолета» ЗЭТА.041.750.000 ПС
ЗЭТА — страница изделия «Скобы однолапковые металлические CO» на сайте производителя (https://nzeta.ru/catalog/krepezhnye-elementy/skoby-odnolapkovye-so/)
ЗЭТА — страница изделия «Скобы однолапковые СМО» на сайте производителя (https://nzeta.ru/catalog/krepezhnye-elementy/skoby-odnolapkovye-smo/)
