ЗЭТА · трубы и повороты для жёсткой трубной электропроводки
Труба жёсткая оцинкованная ГОФРОМАТИК и поворот 90° — тонкостенная система, от -60 до +150 °C
Тонкостенная оцинкованная стальная труба 3 м и поворот 90° для жёсткой трубной системы до 1 000 В AC / 1500 В DC. От -60 до +150 °C, УХЛ2, IP66/IP67 по паспорту.
Модели семейства
Труба 16×1×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 16 мм, внутренний 14 мм, стенка 1,0 мм.
| Артикул | zeta45950 |
| Наружный диаметр D | 16 мм |
| Внутренний диаметр Dвн | 14 мм |
| Толщина стенки S | 1,0 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 1,0 кг |
| Длина в упаковке (страница сайта) | 30 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 20×1×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 20 мм, внутренний 18 мм, стенка 1,0 мм.
| Артикул | zeta45951 |
| Наружный диаметр D | 20 мм |
| Внутренний диаметр Dвн | 18 мм |
| Толщина стенки S | 1,0 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 1,3 кг |
| Длина в упаковке (страница сайта) | 30 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 25×1,2×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 25 мм, внутренний 22,6 мм, стенка 1,2 мм.
| Артикул | zeta45952 |
| Наружный диаметр D | 25 мм |
| Внутренний диаметр Dвн | 22,6 мм |
| Толщина стенки S | 1,2 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 2,1 кг |
| Длина в упаковке (страница сайта) | 30 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 32×1,2×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 32 мм, внутренний 29,6 мм, стенка 1,2 мм.
| Артикул | zeta45953 |
| Наружный диаметр D | 32 мм |
| Внутренний диаметр Dвн | 29,6 мм |
| Толщина стенки S | 1,2 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 2,8 кг |
| Длина в упаковке (страница сайта) | 21 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 40×1,2×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 40 мм, внутренний 37,6 мм, стенка 1,2 мм.
| Артикул | zeta45954 |
| Наружный диаметр D | 40 мм |
| Внутренний диаметр Dвн | 37,6 мм |
| Толщина стенки S | 1,2 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 3,4 кг |
| Длина в упаковке (страница сайта) | 15 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 50×1,2×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 50 мм, внутренний 47,6 мм, стенка 1,2 мм.
| Артикул | zeta45955 |
| Наружный диаметр D | 50 мм |
| Внутренний диаметр Dвн | 47,6 мм |
| Толщина стенки S | 1,2 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 4,2 кг |
| Длина в упаковке (страница сайта) | 15 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |
Труба 63×1,5×3000 ммЖёсткая оцинкованная труба 3 м: наружный диаметр 63,5 мм, внутренний 60,5 мм, стенка 1,5 мм.
| Артикул | zeta45956 |
| Наружный диаметр D | 63,5 мм |
| Внутренний диаметр Dвн | 60,5 мм |
| Толщина стенки S | 1,5 мм |
| Длина трубы | 3000 мм |
| Масса (±10%) | 6,8 кг |
| Длина в упаковке (страница сайта) | 9 м |
| Степень защиты | IP66/IP67 (паспорт), IP66 (сайт) |

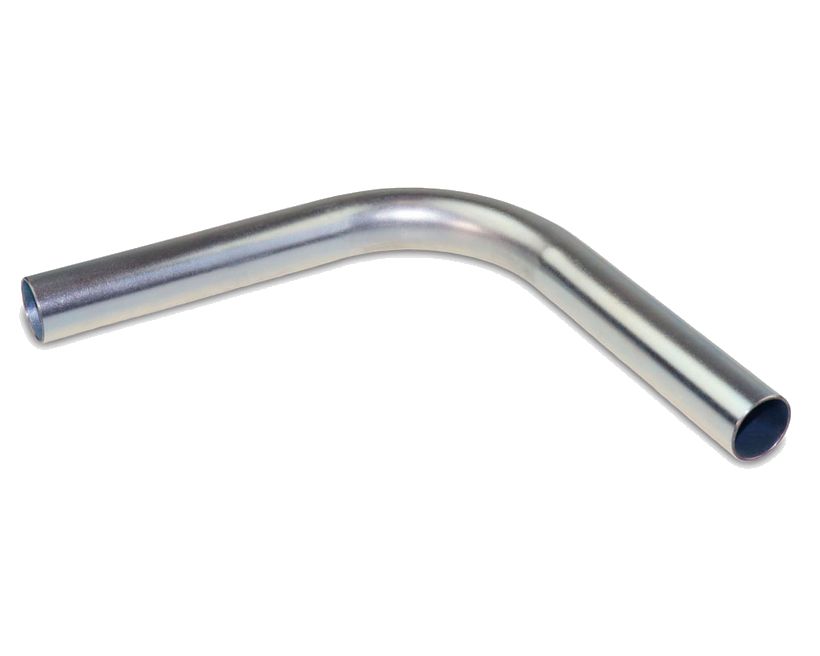

Поворот 90° 16×1Поворот трассы на 90° под трубу диаметром 16 мм, толщина 1,0 мм, размер L 171,3 мм.
| Артикул | zeta45957 |
| Диаметр D | 16 мм |
| Толщина S | 1,0 мм |
| Размер L | 171,3 мм |
| Масса (±10%) | 0,11 кг |
| Угол | 90° |
Поворот 90° 20×1Поворот трассы на 90° под трубу диаметром 20 мм, толщина 1,0 мм, размер L 176,6 мм.
| Артикул | zeta45958 |
| Диаметр D | 20 мм |
| Толщина S | 1,0 мм |
| Размер L | 176,6 мм |
| Масса (±10%) | 0,15 кг |
| Угол | 90° |
Поворот 90° 25×1,2Поворот трассы на 90° под трубу диаметром 25 мм, толщина 1,2 мм, размер L 183,3 мм.
| Артикул | zeta45959 |
| Диаметр D | 25 мм |
| Толщина S | 1,2 мм |
| Размер L | 183,3 мм |
| Масса (±10%) | 0,22 кг |
| Угол | 90° |
Поворот 90° 32×1,2Поворот трассы на 90° под трубу диаметром 32 мм, толщина 1,2 мм, размер L 200 мм.
| Артикул | zeta45960 |
| Диаметр D | 32 мм |
| Толщина S | 1,2 мм |
| Размер L | 200 мм |
| Масса (±10%) | 0,29 кг |
| Угол | 90° |
Поворот 90° 40×1,2Поворот трассы на 90° под трубу диаметром 40 мм, толщина 1,2 мм, размер L 220 мм.
| Артикул | zeta45961 |
| Диаметр D | 40 мм |
| Толщина S | 1,2 мм |
| Размер L | 220 мм |
| Масса (±10%) | 0,43 кг |
| Угол | 90° |
Поворот 90° 50×1,2Поворот трассы на 90° под трубу диаметром 50 мм, толщина 1,2 мм, размер L 300 мм.
| Артикул | zeta45962 |
| Диаметр D | 50 мм |
| Толщина S | 1,2 мм |
| Размер L | 300 мм |
| Масса (±10%) | 0,69 кг |
| Угол | 90° |
Поворот 90° 63×1,5Поворот трассы на 90° под трубу диаметром 63 мм, толщина 1,5 мм, размер L 450 мм.
| Артикул | zeta45963 |
| Диаметр D | 63 мм |
| Толщина S | 1,5 мм |
| Размер L | 450 мм |
| Масса (±10%) | 1,33 кг |
| Угол | 90° |
Как это работает и подключается
- Труба рассчитана на изолированные провода и кабели электрических и коммуникационных сетей электроснабжения напряжением до 1 000 В переменного или 1500 В постоянного тока в жёстких трубных системах по ГОСТ Р МЭК 61386.21-2014.
- Труба поставляется длиной 3000 мм, семь типоразмеров по наружному диаметру: 16, 20, 25, 32, 40, 50, 63,5 мм. Поворот 90° есть на семь диаметров: 16, 20, 25, 32, 40, 50, 63 мм.
- По странице изделия у трубы шов без острых краев и обработанный торец, гладкая внутренняя поверхность: это снижает риск повредить оболочку кабеля при протяжке.
- Поворот соединяется с трубой муфтой без резьбы; страница изделия называет его совместимым с фитингами равного диаметра.
- Код классификации по ГОСТ Р МЭК 61386.1-2014 555511663410.
Монтаж
- Перед монтажом осмотреть изделие снаружи и проверить на посторонние предметы и загрязнения.
- Нельзя монтировать изделия с признаками деформации элементов или с повреждённым защитным покрытием.
- Заземление трубы при вводе в оборудование или соединении обеспечивается металлической трубной арматурой.
- Муфту для соединения трубы с поворотом выбирают по требуемой степени защиты системы.
- Температура транспортировки, монтажа и эксплуатации по паспорту от -60 до +150 °C.
Примеры
Открытая и скрытая прокладка
Страница изделия: монтаж электрических коммуникаций открытого и скрытого типа в производственно-складских, жилых и общественных помещениях.
Защита от среды и ультрафиолета
Страница изделия: труба защищает провода и кабели от механических воздействий, ультрафиолета и агрессивных веществ; покрытие цинковое, цвет серый, исполнение тонкостенное.
Поворот трассы на 90°
Поворот 90° разворачивает кабельную линию в трубной системе; с трубой соединяется муфтой, подбираемой по требуемой степени защиты, безрезьбовым соединением.
Частые вопросы
До какого напряжения можно использовать трубу?
Паспорт: изолированные провода и кабели напряжением до 1 000 В переменного или 1500 В постоянного тока в жёстких трубных системах.
В каком диапазоне температур?
Транспортировка, монтаж и эксплуатация от -60 до +150 °C.
Какой срок службы и гарантия?
Срок службы не менее 15 лет, гарантийный срок эксплуатации 3 года, гарантийный срок хранения 3 года.
Резьбой или муфтой соединяется поворот?
Безрезьбовое соединение: с трубой поворот соединяется соединительной муфтой нужной степени защиты.
Нюансы и грабли
- Степень защиты расходится: паспорт указывает IP66/IP67, страница изделия только IP66. Если важен IP67, нужно отдельное подтверждение для выбранной арматуры.
- У трубы 63×1,5×3000 наружный диаметр в таблице паспорта и на сайте 63,5 мм, а у поворота 63 мм. Совместимость муфты и фитингов этого типоразмера с трубой и поворотом стоит подтвердить у производителя.
- На странице поворота колонка массы подписана «гр.» при значениях 0,11…1,33; в паспорте это килограммы (с допуском 10%).
- В паспорте поворота в разделе «Назначение» стоит текст про трубу, не про поворот. Параметры поворота взяты из его таблицы и страницы изделия.
Документация
- ЗЭТА — паспорт «Труба стальная оцинкованная ГОФРОМАТИК» ЗЭТА.045.950.028 ПС
- ЗЭТА — паспорт «Поворот 90 градусов из оцинкованной стали ГОФРОМАТИК» ЗЭТА.109.200.001 ПС
- ЗЭТА — страница изделия «Труба жесткая оцинкованная ГОФРОМАТИК» на сайте производителя
- ЗЭТА — страница изделия «Поворот 90° из оцинкованной стали ГОФРОМАТИК»
