ВКВ — взрывозащищённые кабельные вводы Ex d e

Ex-вводы ВКВ для небронированного и бронированного кабеля, кабеля в металлорукаве и в трубе: девять серий, латунь и нержавеющая сталь, IP68, 1Ex db IIC Gb X / 1Ex еb IIC Gb X.

Взрывозащищённые кабельные вводы ВКВ ГОФРОМАТИК

Модели семейства

ВКВ — для небронированного кабеляБазовая серия: ввод и фиксация небронированного кабеля в корпус электротехнического устройства II группы. Три размера по страницам.
ВКВ — для небронированного кабеля
ВКВ-ЛР-G1 1/4-32кабель 24-32 мм; резьба G1 1/4-В, длина резьбы Lp 20 мм; общая длина L 54 мм; макс. диаметр установочного отверстия 42,7 мм; S1/S2/S3 45/50/50 мм; уплотнитель — маслостойкая резина; от -40 до +100 °С; артикул zeta30431
ВКВ-ЛР-G3/4-20кабель 12-20 мм; резьба G3/4-В, Lp 17 мм; L 54 мм; отверстие 27,1 мм; S1/S2/S3 30/35/35 мм; маслостойкая резина; от -40 до +100 °С; артикул zeta30415
ВКВ-ЛС-М20-14кабель 7-14 мм; резьба M20х1,5, Lp 15 мм; L 52,8 мм; отверстие 20,7 мм; S1/S2/S3 24/27/27 мм; уплотнитель — силикон; от -60 до +130 °С; артикул zeta30401
Корпусникелированная латунь
Степень защиты, климатIP68; УХЛ 1

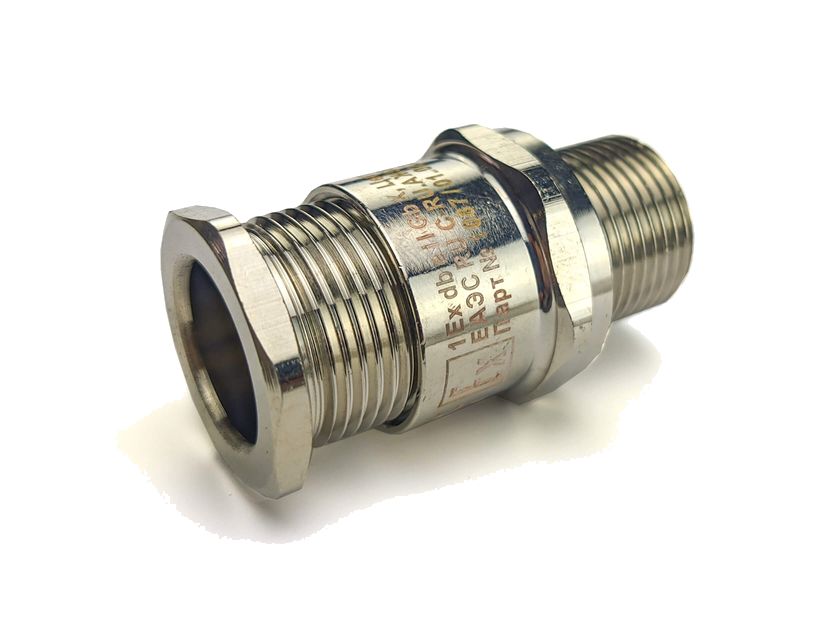

ВКВ2 — для небронированного кабеляСерия ВКВ2: ввод выполняет функцию удерживающего устройства, поддерживает уровень взрывозащиты и герметизирует оборудование (IP68). Три размера.
ВКВ2 — для небронированного кабеля
ВКВ2-ЛР-G1 1/4-26кабель 18-26 мм; резьба G1 1/4-B, Lp 20,5 мм; L 61,5 мм; S1/S2 52/40 мм; маслостойкая резина; от -40 до +100 °С; артикул zeta31097
ВКВ2-ЛР-М16-9кабель 3-9 мм; резьба М16х1,5, Lp 15 мм; L 48,5 мм; S1/S2 22/20 мм; маслостойкая резина; от -40 до +100 °С; артикул zeta31001
ВКВ2-НС-К2-53кабель 48-53 мм; нержавеющая сталь, силикон; на странице резьба G3/8-B при обозначении К2 (см. замечания ниже); Lp 28 мм; L 78 мм; S1/S2 77/77 мм; от -60 до +130 °С; артикул zeta31192
КорпусЛР — никелированная латунь, НС — нержавеющая сталь
Степень защиты, климатIP68; УХЛ 1

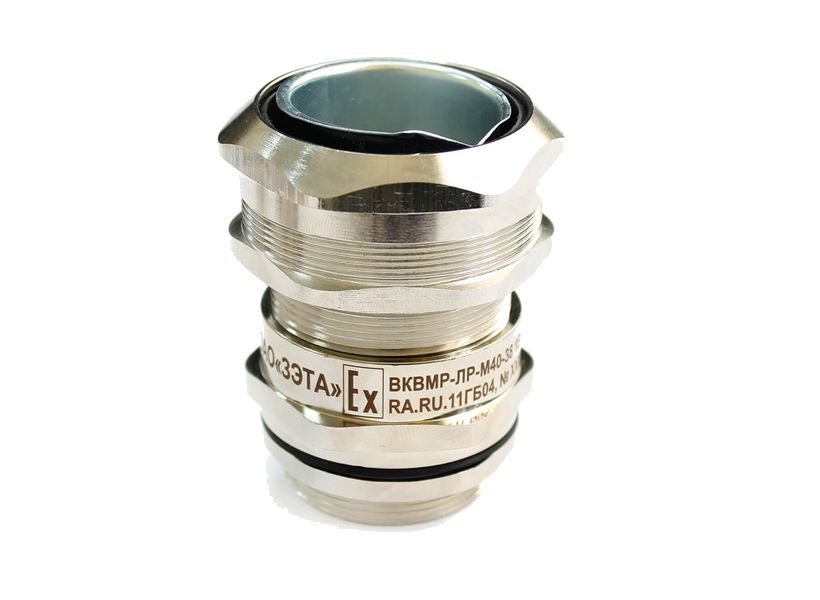

ВКВМР — для кабеля в металлорукавеВвод небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ), с электрическим соединением металлорукава и оболочки оборудования. Три размера.
ВКВМР — для кабеля в металлорукаве
ВКВМР-ЛР-G1 1/4-32-МР38кабель 24-32 мм; резьба G1 1/4-В, Lp 17 мм; L 80,8 мм; S1/S2/S3 45/50/57 мм; маслостойкая резина; от -40 до +100 °С; артикул zeta30463
ВКВМР-ЛС-М20-14-МР20кабель 7-14 мм; резьба M20х1,5, Lp 15 мм; L 71,8 мм; S1/S2/S3 24/27/35 мм; силикон; от -60 до +130 °С; артикул zeta30433
ВКВМР-ЛС-М32-26-МР32кабель 18-26 мм; резьба М32х1,5, Lp 15 мм; L 77,6 мм; S1/S2/S3 36/43/50 мм; силикон; от -60 до +130 °С; артикул zeta30449
Корпусникелированная латунь
Степень защиты, климатIP68; УХЛ 1

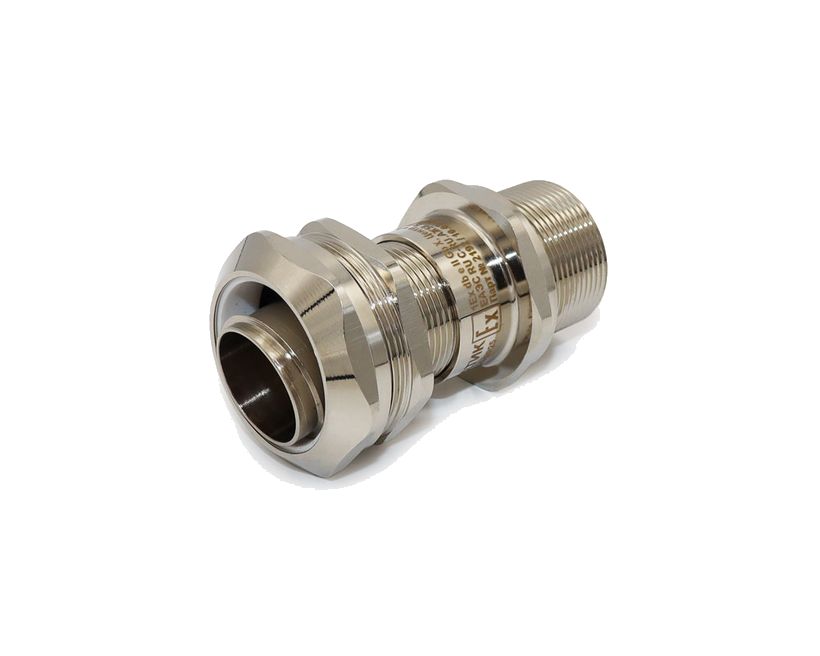

ВКВ2МР — для небронированного кабеля в металлорукавеСерия ВКВ2МР под металлорукав: ввод кабеля плюс надёжное электрическое соединение металлорукава и оболочки оборудования. В конструкции есть специальная заглушка на период до монтажа кабеля.
ВКВ2МР — для небронированного кабеля в металлорукаве
ВКВ2МР-ЛР-М16-8-МР10кабель 3-8 мм; резьба М16х1,5; Lp / L = 15 / 63 мм; условный проход металлорукава Dмр 10 мм; S1/S2/S3 22/24/24 мм; от -40 до +100 °С; артикул zeta32151
ВКВ2МР-НР-G3/4-20-МР35кабель 12-20 мм; резьба G3/4-B; Lp / L = 16,5 / 76,5 мм; Dмр 35 мм; S1/S2/S3 35/52/55 мм; от -40 до +100 °С; нержавеющая сталь; артикул zeta32349
ВКВ2МР-НС-К1 1/2-38-МР50кабель 30-38 мм; резьба K1 1/2; Lp / L = 27,5 / 96 мм; Dмр 50 мм; S1/S2/S3 59/68/Ф72,5 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta32546
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

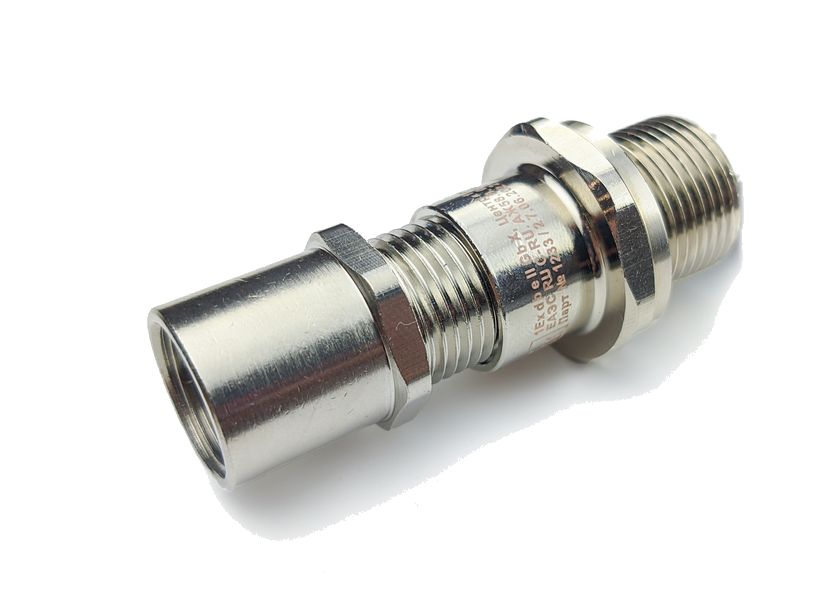

ВКВ2ТВ — для небронированного кабеля в трубе, ответная резьба внутренняяВвод кабеля, проложенного в трубе, с электрическим соединением трубы и оболочки оборудования. По названию раздела каталога — с внутренней ответной резьбой. Специальная заглушка до монтажа кабеля.
ВКВ2ТВ — для небронированного кабеля в трубе, ответная резьба внутренняя
ВКВ2ТВ-ЛР-G1 1/4-G1 1/4-33резьба D1 G1 1/4-B и D3 G1 1/4-B; кабель 25-33 мм; Lp / Lpт / L = 20,5 / 23 / 83 мм; S1/S2 52/45 мм; от -40 до +100 °С; артикул zeta31913
ВКВ2ТВ-ЛР-М16-М16-9резьба D1 М16х1,5 и D3 М16х1,5; кабель 3-9 мм; Lp / Lpт / L = 15 / 18 / 65,5 мм; S1/S2 22/20 мм; от -40 до +100 °С; артикул zeta31701
ВКВ2ТВ-НС-К2 1/2-G2 1/2-57резьба D1 K2 1/2 и D3 G2 1/2; кабель 48-57 мм; Lp / Lpт / L = 28 / 25 / 103 мм; S1/S2 88/80 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta32132
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

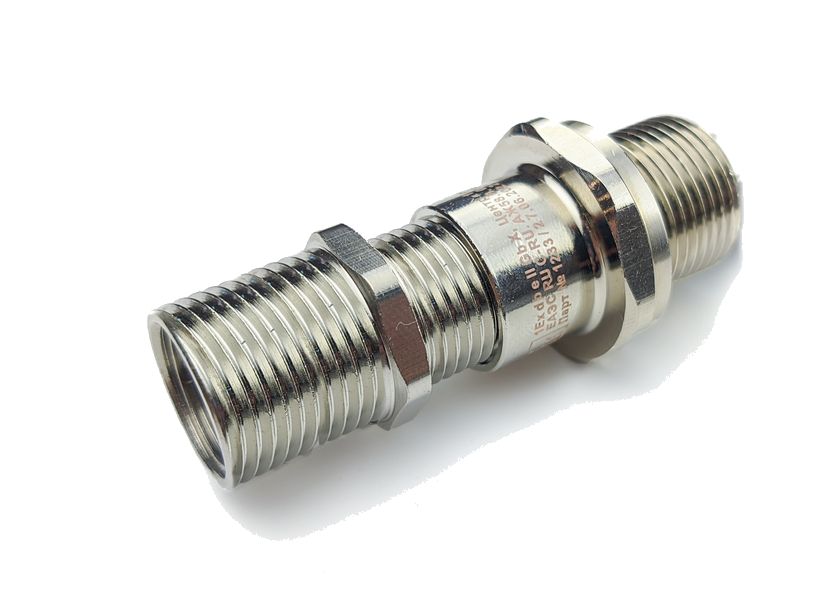

ВКВ2ТН — для небронированного кабеля в трубе, ответная резьба наружнаяТо же назначение, что у ВКВ2ТВ; по названию раздела каталога — с наружной ответной резьбой. Специальная заглушка до монтажа кабеля.
ВКВ2ТН — для небронированного кабеля в трубе, ответная резьба наружная
ВКВ2ТН-ЛР-М16-М16-9резьба D1 М16х1,5 и D3 М16х1,5; кабель 3-9 мм; Lp / Lpт / L = 15 / 15 / 63,5 мм; S1/S2 22/20 мм; от -40 до +100 °С; артикул zeta31201
ВКВ2ТН-НР-G1 1/4-М40-33резьба D1 G1 1/4-В и D3 М40х1,5; кабель 25-33 мм; Lp / Lpт / L = 20,5 / 20 / 82 мм; S1/S2 52/45 мм; от -40 до +100 °С; нержавеющая сталь; артикул zeta31411
ВКВ2ТН-НС-К2 1/2-G2 1/2-57резьба D1 K2 1/2 и D3 G2 1/2; кабель 48-57 мм; Lp / Lpт / L = 28 / 22 / 101 мм; S1/S2 88/77 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta31632
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

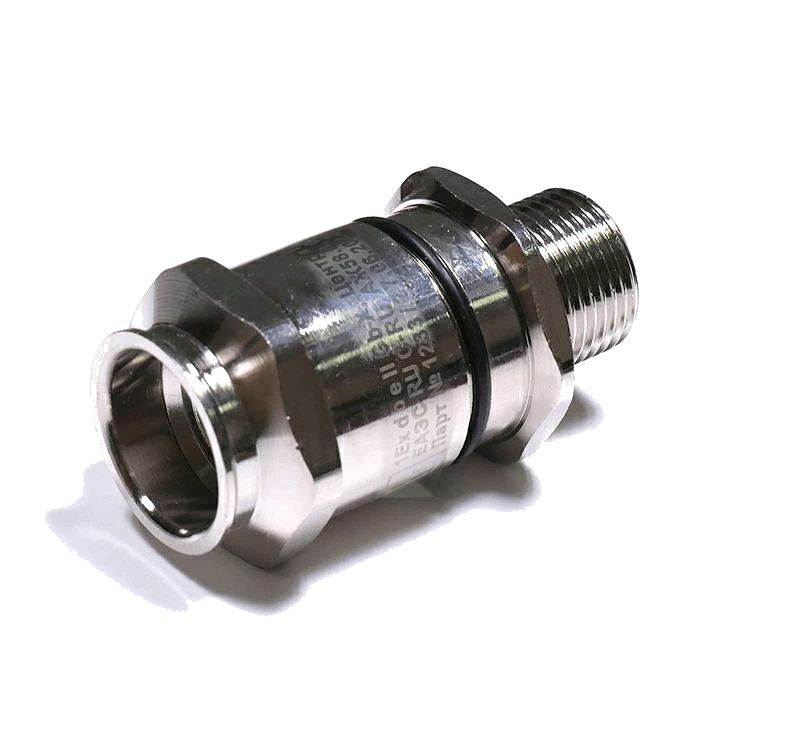

ВКВБ1 — для бронированного кабеля, уплотнение внутренней оболочкиВвод бронированного кабеля с уплотнением внутренней оболочки и закреплением брони; электрическое соединение брони и корпуса. Специальная заглушка до монтажа кабеля.
ВКВБ1 — для бронированного кабеля, уплотнение внутренней оболочки
ВКВБ1-ЛР-M16-9-14диаметр кабеля Dk 3-9 | 14 мм; резьба М16х1,5; Lp / L = 15 / 58,4 мм; отверстие в оболочке 16,2-16,7 мм; толщина брони 0-1,25 мм; S1/S2 25/25 мм; от -40 до +100 °С; артикул zeta32601
ВКВБ1-НР-G1-26-33Dk 18-26 | 33 мм; резьба G1-В; Lp / L = 20,5 / 81,7 мм; отверстие 33,4-33,9 мм; броня 0-1,6 мм; S1/S2 43/43 мм; от -40 до +100 °С; нержавеющая сталь; артикул zeta32683
ВКВБ1-НС-К2-51-57Dk 42-51 | 57 мм; резьба К2; Lp / L = 28 / 101,2 мм; броня 0,5-2,5 мм; S1/S2 77/77 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta32764
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

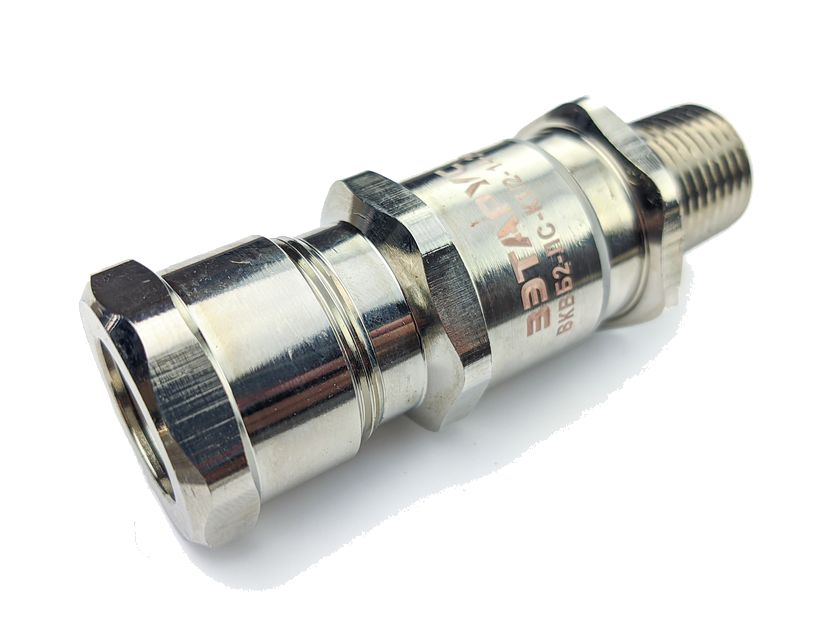

ВКВБ2 — для бронированного кабеля, уплотнение внутренней и наружной оболочкиБронированный ввод с уплотнением и внутренней, и наружной оболочки кабеля, закрепление брони. Специальная заглушка до монтажа кабеля.
ВКВБ2 — для бронированного кабеля, уплотнение внутренней и наружной оболочки
ВКВБ2-ЛР-M16-9-14Dk 3-9 | 7-14 мм; резьба М16х1,5; Lp / L = 15 / 82,3 мм; S1/S2/S3 25/25/25 мм; от -40 до +100 °С; артикул zeta32801
ВКВБ2-НР-G1-26-33Dk 18-26 | 25-33 мм; резьба G1-В; Lp / L = 20,5 / 107,2 мм; S1/S2/S3 43/43/45 мм; от -40 до +100 °С; нержавеющая сталь; артикул zeta32883
ВКВБ2-НС-К2-51-57Dk 42-51 | 48-57 мм; резьба К2; Lp / L = 28 / 132 мм; S1/S2/S3 77/77/77 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta32964
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

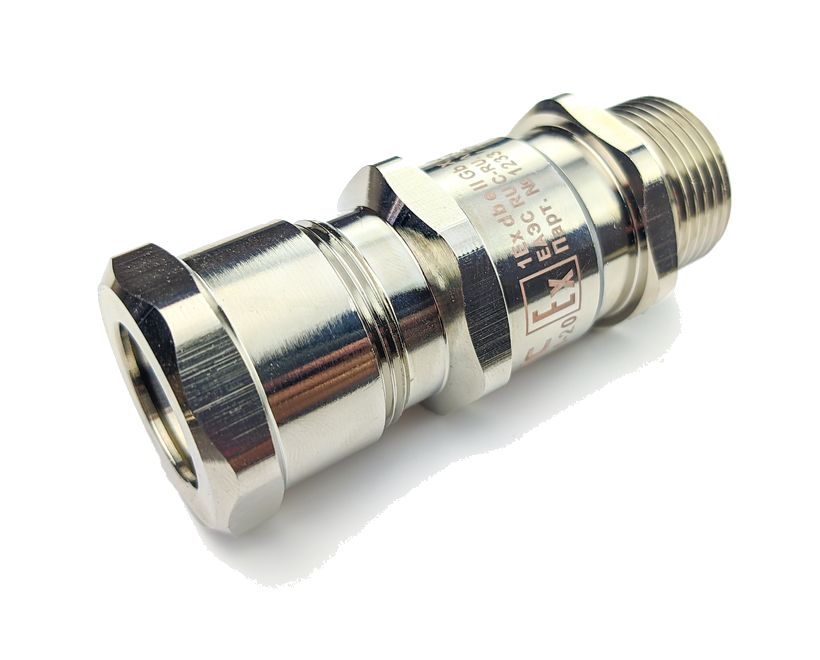

ВКВБ3 — для бронированного кабеля, уплотнение наружной оболочкиБронированный ввод с уплотнением наружной оболочки и закреплением брони; металлические части сделаны из шестигранных прутков. Специальная заглушка до монтажа кабеля.
ВКВБ3 — для бронированного кабеля, уплотнение наружной оболочки
ВКВБ3-ЛР-M16-9-14Dk 9 | 7-14 мм; резьба М16х1,5; Lp / L = 15 / 68 мм; толщина брони 0-1,25 мм; S1/S2/S3 25/25/25 мм; от -40 до +100 °С; артикул zeta33001
ВКВБ3-НР-G1-26-33Dk 26 | 25-33 мм; резьба G1-В; Lp / L = 20 / 86 мм; броня 0-1,6 мм; S1/S2/S3 43/43/45 мм; от -40 до +100 °С; нержавеющая сталь; артикул zeta33083
ВКВБ3-НС-К2-51-57Dk 51 | 48-57 мм; резьба К2; Lp / L = 28 / 122 мм; броня 0,5-2,5 мм; S1/S2/S3 77/77/77 мм; от -60 до +130 °С; нержавеющая сталь; артикул zeta33164
Степень защиты, климатIP68; УХЛ 1
Безрезьбовое отверстие в корпусенужны гайка ГП2 и прокладка фторопластовая ПФ, в комплект не входят

Как это работает и подключается

Монтаж

Примеры

Небронированный кабель в Ex-корпус

ВКВ и ВКВ2 вводят и фиксируют небронированный кабель в корпус электротехнического устройства II группы в местах с взрывоопасными газовыми средами.

Кабель в металлорукаве или в трубе

ВКВМР и ВКВ2МР принимают металлорукав и электрически соединяют его с оболочкой оборудования; ВКВ2ТВ и ВКВ2ТН делают то же для трубы.

Бронированный кабель

ВКВБ1, ВКВБ2 и ВКВБ3 закрепляют броню и электрически соединяют её с корпусом устройства; серии различаются тем, какую оболочку кабеля они уплотняют.

Частые вопросы

Чем ВКВБ1, ВКВБ2 и ВКВБ3 отличаются?

Тем, какую оболочку бронированного кабеля они уплотняют: ВКВБ1 — внутреннюю, ВКВБ2 — внутреннюю и наружную, ВКВБ3 — наружную; во всех броня закрепляется и соединяется с корпусом.

Что значат МР, ТВ и ТН?

МР — для кабеля в металлорукаве (ВКВМР — металлорукав без изоляции или в ПВХ оболочке МРПИ, ВКВ2МР — небронированный кабель в металлорукаве). ТВ и ТН — для кабеля в трубе, по названию раздела каталога с внутренней и с наружной ответной резьбой.

Какая степень защиты?

IP68 на страницах всех серий.

Какая маркировка взрывозащиты?

1Ex db IIC Gb X / 1Ex еb IIC Gb X по ГОСТ 31610.0-2014.
