ЗЭТА · общепромышленные кабельные вводы из никелированной латуни

Кабельные вводы металлические (латунь) ЗЭТА: резьбы M, PG, NPT, G и серии ВК-ЛР, ВК90, ВК1-ЛС, ВКБ3-ЛС, ВКД-ЛР, ВКХ-ЛР, ВКЭ1-ЛР (ГОФРОМАТИК)

Никелированные латунные вводы IP66-IP68 для небронированного кабеля: резьбы M, PG, NPT, G; удлинённые, угловые, для металлорукава, брони, экрана, с мембраной, до +180 °C.

Кабельные вводы общепромышленные металлические (латунь никелированная) ГОФРОМАТИК

Модели семейства

Вводы с трубной резьбой G (G1/4 … G3)Ввод небронированного кабеля круглого сечения в корпус электротехнического устройства (общепромышленное исполнение). Паспорта ЗЭТА.030.168.000 ПС (zeta30168…zeta30176, G1/4 … G2-1/2) и ЗЭТА.030.177.000 ПС (zeta30177, G3). Dc — диаметр кабеля, Lt — длина резьбы, L* — общая длина в сборе (справочный размер), S1/S2/S3 — размеры под ключ.

Типоразмеры	10 артикулов: от G1/4 (Dc 3-6,5 мм) до G3 (Dc 65-70 мм)
G1/4, zeta30168	Dc 3-6,5 мм; Lt 6,5 мм; L* 24,4 мм; S1/S2/S3 15/15/14 мм
G1-1/4, zeta30173	Dc 25-33 мм; Lt 11 мм; L* 47,1 мм; S1/S2/S3 50/50/50 мм
G2-1/2, zeta30176	Dc 42-52 мм; Lt 16 мм; L* 61,1 мм; S1/S2/S3 80/78/78 мм
G3, zeta30177	Dc 65-70 мм; Lt 18 мм; L* 63,5 мм; S1/S2/S3 94/94/94 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-2015); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнения — маслобензостойкая резина (МБС); лепестковый зажим — пластмасса

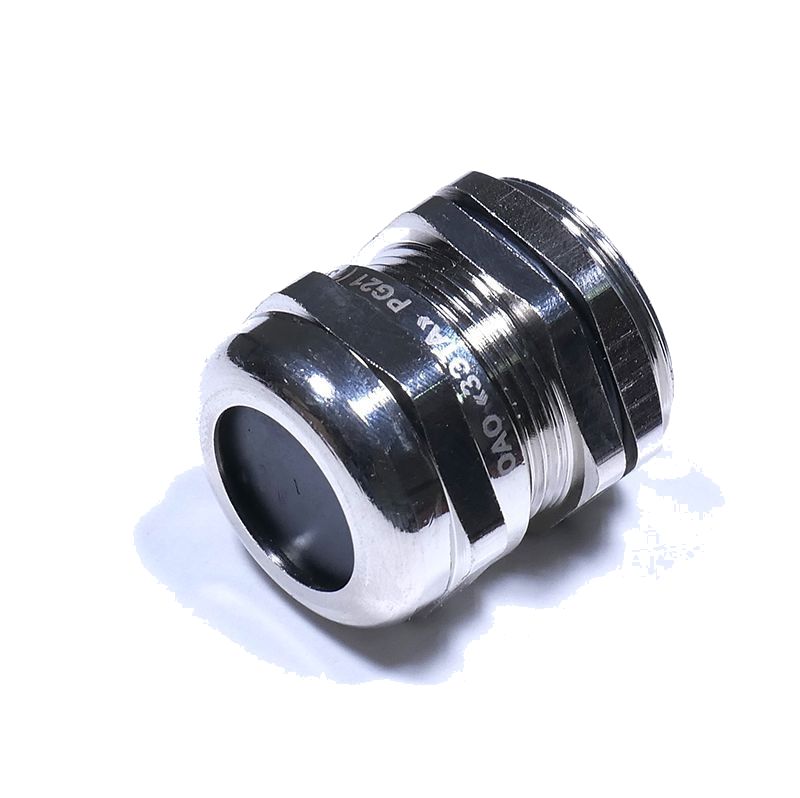

Вводы с резьбой PG (PG7 … PG63)Ввод и фиксация небронированного кабеля с уплотнительным кольцом круглого сечения. Паспорт ЗЭТА.030.140.000 ПС, 13 артикулов zeta30140…zeta30164. Резьба PG выполнена по немецкому стандарту DIN 40430.

Типоразмеры	от PG7 (Dc 3-6,5 мм) до PG63 (Dc 42-52 мм): PG7, PG9, PG11, PG13,5, PG16, PG19, PG21, PG25, PG29, PG36, PG42, PG48, PG63
PG7, zeta30140	Dc 3-6,5 мм; Lt 6,5 мм; L* 24,4 мм; S1/S2/S3 15/14/14 мм
PG21, zeta30152	Dc 13-18 мм; Lt 9 мм; L* 35,2 мм; S1/S2/S3 30/30/30 мм
PG63, zeta30164	Dc 42-52 мм; Lt 16 мм; L* 61,1 мм; S1/S2/S3 78/78/78 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-80); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС

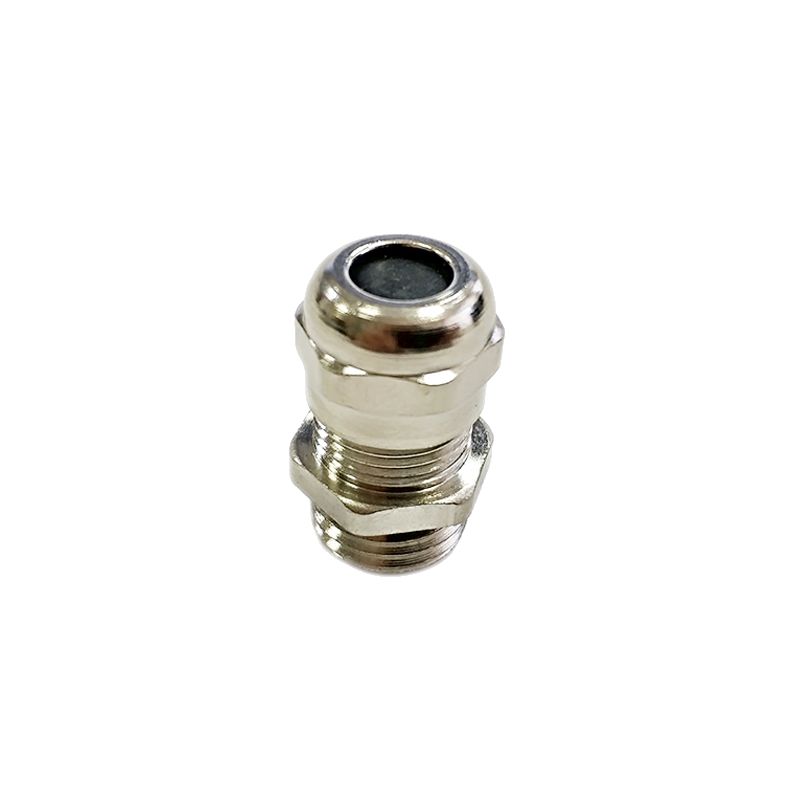

Вводы с конической резьбой NPT (NPT1/4 … NPT3)Ввод и фиксация небронированного кабеля с уплотнительным кольцом круглого сечения. Паспорт ЗЭТА.030.180.000 ПС, 10 артикулов zeta30180…zeta30189. Присоединительная резьба NPT (К) выполнена по ГОСТ 6111-52 «Резьба коническая дюймовая». H, Y и L — размеры по таблице паспорта (расшифровка на рисунке паспорта, в тексте её нет).

Типоразмеры	от NPT1/4 (Dc 3-6,5 мм) до NPT3 (Dc 65-70 мм): NPT1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2, 2-1/2, 3
NPT1/4, zeta30180	Dc 3-6,5 мм; H 6,5 мм; Y 1,5 мм; L 26 мм; S2/S3 15/15 мм
NPT1, zeta30184	Dc 18-25 мм; H 10 мм; Y 1,9 мм; L 40 мм; S2/S3 40/40 мм
NPT3, zeta30189	Dc 65-70 мм; H 18 мм; Y 3,1 мм; L 60 мм; S2/S3 94/94 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-80); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС

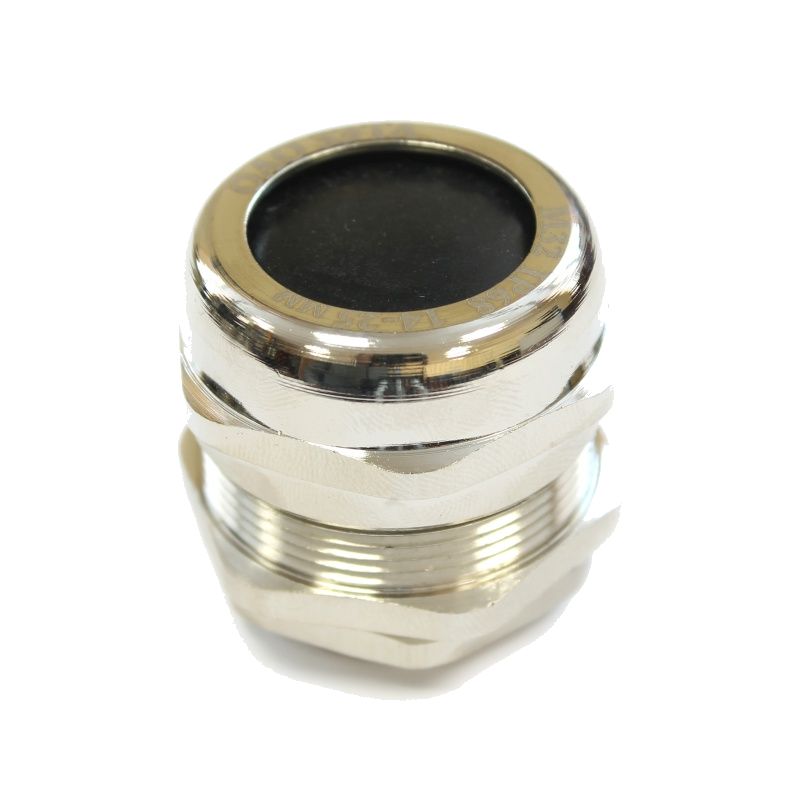

Вводы с метрической резьбой М (М8 … М120)Общепромышленные вводы небронированного кабеля круглого сечения с метрической резьбой. Паспорта: ЗЭТА.030.099.000 ПС (М32 … М100, 17 артикулов) и ЗЭТА.030.106.000 ПС (М8х1, М88х2, М120х2). Указан диапазон диаметра установочного отверстия под ввод.

Типоразмеры	М8х1 (zeta30106), М32 … М100 (zeta30099…zeta30132), М88х2 (zeta30131), М120х2 (zeta30139)
М8х1, zeta30106	Dc 2-4 мм; Lt 5 мм; L* 21 мм; отверстие 8,0-8,4 мм; S1/S2/S3 12/12/12 мм
М32х1,5, zeta30119	Dc 14-25 мм; Lt 10 мм; L* 44 мм; отверстие 32,0-32,5 мм; S1/S2/S3 36/40/40 мм
М63х1,5, zeta30124	Dc 37-44 мм; Lt 14 мм; L* 53 мм; отверстие 63,0-63,6 мм; S1/S2/S3 68/68/64 мм
М100х2, zeta30132	Dc 78-84 мм; Lt 20 мм; L* 70 мм; отверстие 100,0-100,7 мм; S1/S2/S3 108/110/110 мм
М120х2, zeta30139	Dc 90-95 мм; Lt 20 мм; L* 71 мм; отверстие 120,0-120,7 мм; S1/S2/S3 130/130/120 мм
Уплотнительное кольцо (М32 … М100)	круглое (К), у М42 и М48 — плоское прямоугольное (ПЛ)
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-2015); УТ1, УТ5; от -40 до +100 °C
Материалы	М32…М100: уплотнения МБС, лепестковый зажим — пластмасса; М8, М88, М120: уплотнительная втулка — силикон, тороидальное уплотнение — МБС

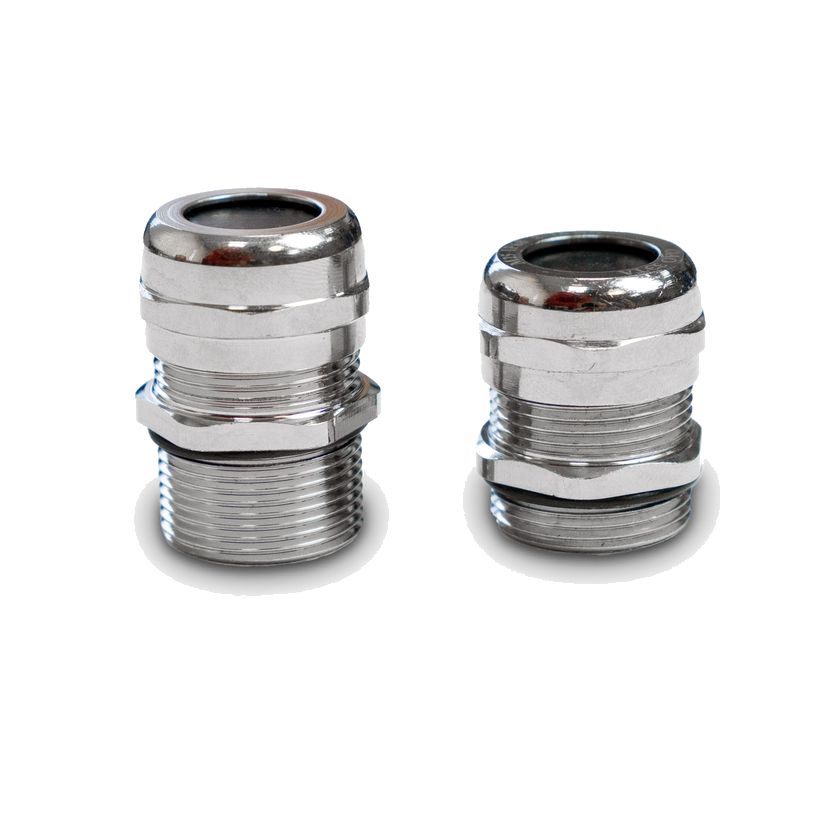

ВК-ЛР (удлинённая резьба, метрическая и PG)Ввод и фиксация небронированного кабеля с удлинённой резьбой — для корпусов с увеличенной толщиной стенок (страница сайта). Паспорт ЗЭТА.034.850.000 ПС: 22 артикула zeta34850…zeta34871, из них 14 с метрической резьбой М12…М63 и 8 с резьбой PG7…PG36. Длина резьбы Lt — 10, 12 или 15 мм (L10, L12, L15 в обозначении).

Малый метрический: ВК-ЛР-М12-6,5-L10 (zeta34850)	М12х1,5; Dc 3-6,5 мм; Lt 10 мм; L 26 мм; S1/S2/S3 14/14/14 мм
Средний метрический: ВК-ЛР-М32-25-L15 (zeta34860)	М32х1,5; Dc 18-25 мм; Lt 15 мм; L 47 мм; S1/S2/S3 35/40/40 мм
Большой метрический: ВК-ЛР-М63-44-L15 (zeta34863)	М63х1,5; Dc 37-44 мм; Lt 15 мм; L 53 мм; S1/S2/S3 68/68/64 мм
Малый PG: ВК-ЛР-PG7-6.5-L10 (zeta34864)	PG7; Dc 3-6,5 мм; Lt 10 мм; L 29,5 мм; S1/S2/S3 15/14/14 мм
Большой PG: ВК-ЛР-PG36-33-L15 (zeta34871)	PG36; Dc 25-33 мм; Lt 15 мм; L 52 мм; S1/S2/S3 50/50/50 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-80); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС

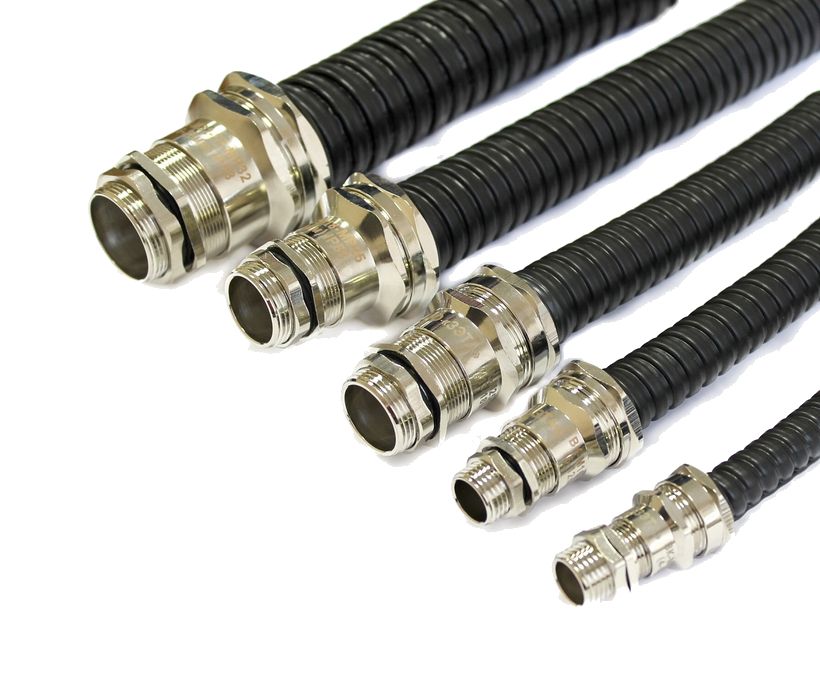

ВК-М-МР (для кабеля в металлорукаве)Герметичный ввод кабеля, проложенного в металлорукаве, в металлический корпус электрооборудования (щиты, шкафы, коробки) в трубных системах электропроводки; даёт электрический контакт между корпусом и металлорукавом (п. 1.7.77 ПУЭ, п. 11 ГОСТ Р МЭК 61386.23-2015, ГОСТ Р МЭК 61386.1-2014). Паспорт ЗЭТА.030.010.000 ПС, 29 артикулов zeta30007…zeta30035, резьба М12х1,5 … М63х1,5, условный проход металлорукава Dmp от 10 до 50 мм. В таблице паспорта дан вес.

Малый: ВК-М12-8-МР10 (zeta30007)	М12х1,5; Dк 4-8 мм; Dmp 10 мм; отверстие до 12,5 мм; S1/S2/S3/S4 14/17/22/24 мм; L1/L 12/48,7 мм; вес 50,5 г
Средний: ВК-М32-25-МР32 (zeta30019)	М32х1,5; Dк 16-25 мм; Dmp 32 мм; отверстие до 32,7 мм; S1…S4 35/40/50/52 мм; L1/L 12/67,9 мм; вес 242,2 г
Большой: ВК-М63-44-МР50 (zeta30035)	М63х1,5; Dк 36-44 мм; Dmp 50 мм; отверстие до 63,7 мм; S1…S4 68/68/68/72,5 мм; L1/L 16/85 мм; вес 544,5 г
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-80); УХЛ1, УХЛ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС
Фиксация в корпусе	царапающей гайкой или резьбой в корпусе

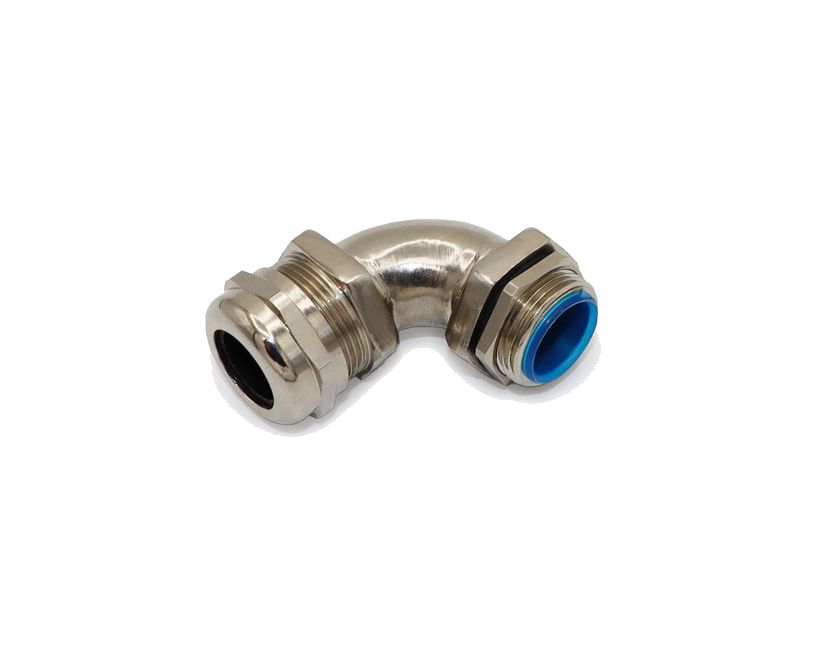

ВК90-ЛР-М (угловой, 90 градусов)Ввод проводов и небронированных кабелей круглого сечения под прямым углом в электрощитовое оборудование: для монтажа в ограниченном пространстве. Паспорта в папке нет, данные — только по трём страницам сайта (zeta30995 М12, zeta30997 М20, zeta30999 М32); на странице документы «уточняются». L1* и L2* — справочные размеры по странице.

ВК90-ЛР-М12-8-L10 (zeta30995)	М12х1,5; Dc 4-8 мм; Lt 10 мм; L1* 45 мм; L2* 55 мм; S1/S2/S3 14/22/20 мм
ВК90-ЛР-М20-12-L10 (zeta30997)	М20х1,5; Dc 6-12 мм; Lt 10 мм; L1* 48 мм; L2* 58 мм; S1/S2/S3 22/25/22 мм
ВК90-ЛР-М32-22-L12 (zeta30999)	М32х1,5; Dc 15-22 мм; Lt 12 мм; L1* 60 мм; L2* 71 мм; S1/S2/S3 35/34/34 мм
Защита, климат, температура	IP66 / IP67 / IP68; УТ 1,5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнитель — маслостойкая резина
Состав	гайка плоская, тороидальное уплотнение, защитная втулка, корпус, уплотнительная втулка, лепестковый зажим, накидная гайка

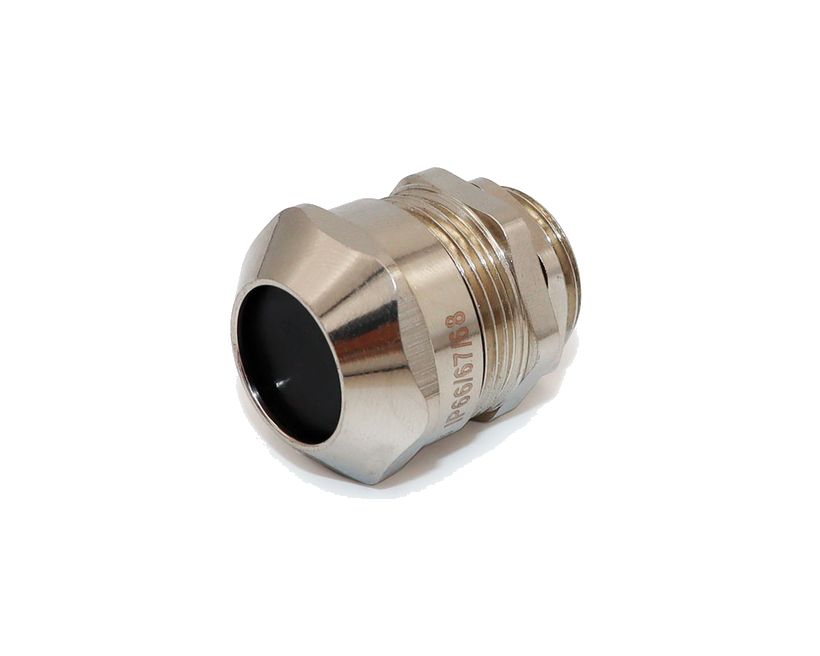

ВК1-ЛС-М (силикон, от -60 до +180 °C)Ввод и фиксация небронированного кабеля с высокой защитой в месте ввода в экстремальных условиях при температуре от -60 до +180 °C. Паспорт ЗЭТА.034.004.000 ПС, 21 артикул zeta34004…zeta34025, резьба М12х1,5 … М42х1,5. L — общая длина; указан диапазон диаметров безрезьбового установочного отверстия в оболочке.

Малый: ВК1-ЛС-М12-8-L7 (zeta34004)	М12х1,5; Dk 4-8 мм; S1/S2/S3 14/17/17 мм; L 26,4 мм; безрезьбовое отверстие 12,2-12,5 мм
Средний: ВК1-ЛС-М25-16-L8 (zeta34015)	М25х1,5; Dk 10-16 мм; S1/S2/S3 27/27/27 мм; L 33 мм; отверстие 25,2-25,7 мм
Большой: ВК1-ЛС-М42-30-L11 (zeta34025)	М42х1,5; Dk 22-30 мм; Lp 11 мм; S1/S2/S3 45/45/45 мм; L 44,2 мм; отверстие 42,2-42,7 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-2015); УХЛ1, УХЛ5; от -60 до +180 °C
Материалы	корпус — никелированная латунь; уплотнение — термостойкий силикон; заглушка — резина

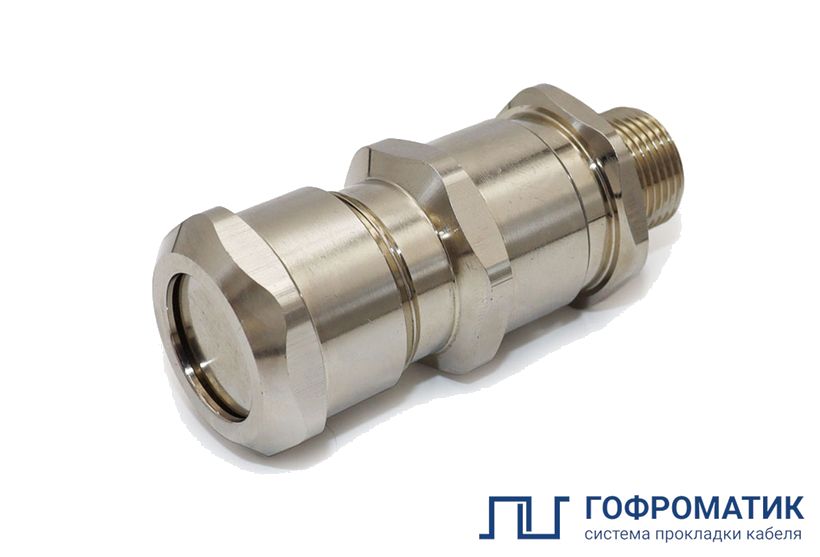

ВКБ3-ЛС (бронированный кабель; резьба М и G)Вводы с силиконовым уплотнителем для бронированного кабеля: уплотнение наружной оболочки, закрепление брони, электрический контакт между бронёй и корпусом ввода. Паспорта ЗЭТА.034.500.000 ПС (метрическая резьба М16х1,5 … М50х1,5, zeta34500…zeta34510, 11 артикулов) и ЗЭТА.034.514.000 ПС (трубная резьба G3/8 … G2, zeta34514…zeta34527, 14 артикулов). D2 — максимальный диаметр внутренней оболочки, D3 — диапазон диаметров наружной оболочки, B — толщина брони, Lp/L — длина резьбы и общая длина.

ВКБ3-ЛС-М16-9-14 (zeta34500)	М16х1,5; D2 9 мм; B 0-1,25 мм; D3 7-14 мм; S 25/25/25 мм; Lp/L 15/68 мм
ВКБ3-ЛС-М50-38-45 (zeta34510)	М50х1,5; D2 38 мм; B 0,5-2,5 мм; D3 37-45 мм; S 59/59/59 мм; Lp/L 20/92,5 мм
ВКБ3-ЛС-G3/8-9-14 (zeta34514)	G3/8; D2 9 мм; B 0-1,25 мм; D3 7-14 мм; S 25/25/25 мм; Lp/L 15/68 мм
ВКБ3-ЛС-G1 1/2-33-38 (zeta34523)	G1 1/2; D2 33 мм; B 0,5-2 мм; D3 30-38 мм; S 52/52/52 мм; Lp/L 20/104,3 мм
ВКБ3-ЛС-G2-51-57 (zeta34527)	G2; D2 51 мм; B 0,5-2,5 мм; D3 48-57 мм; S 77/77/77 мм; Lp/L 22/116 мм
Момент затяжки (таблица паспорта)	исполнения ХХ-9-14, 14-20, 20-26, 26-33, 33-38, 38-45, 45-51, 51-57: 7, 10, 15, 19, 25, 28, 33, 38 Н·м (порядок восстановлен по извлечённому тексту)
Защита, климат, температура	IP68 (ГОСТ 14254-2015); УХЛ1, УХЛ5; от -60 до +180 °C
Материалы	корпус — никелированная латунь; уплотнение — термостойкий силикон

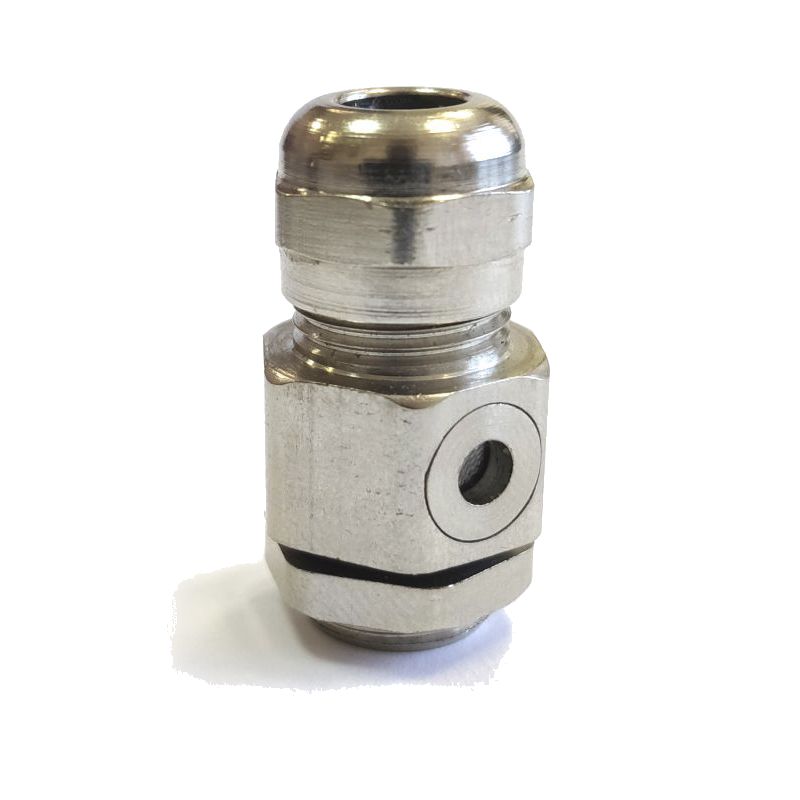

ВКД-ЛР (с воздухообменной мембраной, «дышащий»)Ввод и фиксация небронированного кабеля с защитой IP68 и выравниванием (компенсацией) внутреннего давления воздуха электрооборудования через мембрану из пористого фторопласта ePTFE. Паспорт ЗЭТА.033.700.000 ПС, 9 артикулов zeta33700…zeta33708, М12х1,5 … М20х1,5. L — общая длина, S1/S2/S3 — размеры под ключ.

ВКД-ЛР-М12-6,5 (zeta33700)	М12х1,5; Dk 3-6,5 мм; L 36 мм; S1/S2/S3 14/18/18 мм
ВКД-ЛР-М16-10 (zeta33704)	М16х1,5; Dk 5-10 мм; L 39 мм; S1/S2/S3 18/20/20 мм
ВКД-ЛР-М20-14 (zeta33708)	М20х1,5; Dk 10-14 мм; L 42 мм; S1/S2/S3 22/24/24 мм
Защита, климат, температура	IP68 (ГОСТ 14254-2015); УХЛ1,5; от -40 до +100 °C
Мембрана	ePTFE; воздухопроницаемость по паспорту 2400 мл/с/м2 при давлении 20 мбар (сайт: 260 л/мин)
Материалы	корпус — никелированная латунь; уплотнения — МБС; лепестковый зажим — пластмасса

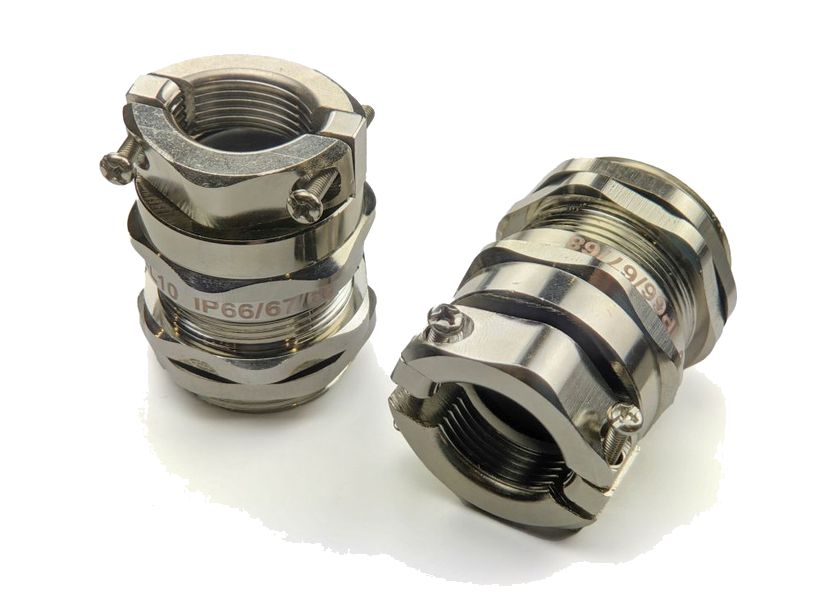

ВКХ-ЛР (с хомутом для дополнительной фиксации кабеля)Ввод небронированного кабеля с дополнительной фиксацией хомутом (два винта) и защитой IP66/IP67/IP68. Паспорт ЗЭТА.034.750.000 ПС, 18 артикулов zeta34751…zeta34768, М12х1,5 … М63х1,5. Lp/L — длина резьбы и общая длина.

ВКХ-ЛР-М12-8-L8 (zeta34751)	М12х1,5; Dk 4-8 мм; Lp/L 8/27 мм; S1/S2/S3 14/18/18 мм
ВКХ-ЛР-М32-22-L10 (zeta34761)	М32х1,5; Dk 15-22 мм; Lp/L 10/42 мм; S1/S2/S3 35/35/35 мм
ВКХ-ЛР-М63-52-L14 (zeta34768)	М63х1,5; Dk 42-52 мм; Lp/L 14/51 мм (сайт: L 73 мм); S1/S2/S3 68/78/75 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-80); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС; лепестковый зажим — пластик

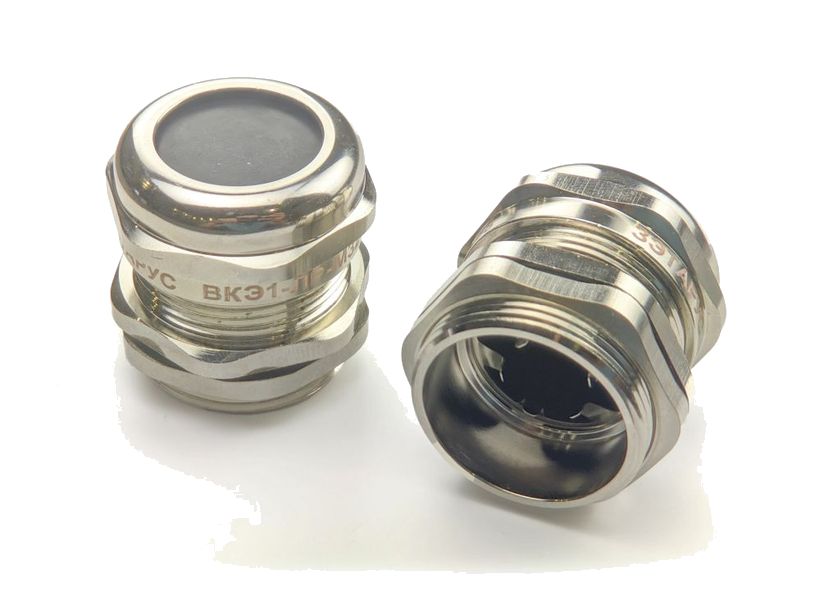

ВКЭ1-ЛР (для экранированного кабеля)Ввод с фиксацией экранированного кабеля и заземлением экрана кабеля на корпус кабельного ввода, защита IP66/IP67/IP68. Паспорт ЗЭТА.034.700.000 ПС, 22 артикула zeta34700…zeta34721, М12х1,5 … М80х2. В комплекте шайба заземления экрана и заземляющая гайка.

ВКЭ1-ЛР-М12-6,5-L6.5 (zeta34700)	М12х1,5; Dk 3-6,5 мм; Lp/L 6,5/25 мм; S1/S2/S3 14/14/14 мм
ВКЭ1-ЛР-М32-22-L10 (zeta34712)	М32х1,5; Dk 15-22 мм; Lp/L 10/39 мм; S1/S2/S3 35/35/35 мм
ВКЭ1-ЛР-М80-62-L18 (zeta34721)	М80х2; Dk 55-62 мм; Lp/L 18/63 мм; S1/S2/S3 88/88/88 мм
Защита, климат, температура	IP66 / IP67 / IP68 (ГОСТ 14254-2015); УТ1, УТ5; от -40 до +100 °C
Материалы	корпус — никелированная латунь; уплотнение — МБС (на странице сайта: никелированная латунь или нержавеющая сталь)

Как это работает и подключается

Все изделия — латунные никелированные кабельные вводы общепромышленного исполнения. Комплект типового ввода: гайка плоская, тороидальное уплотнение (или уплотнительное кольцо), корпус, уплотнительная втулка, лепестковый зажим (пластик), заглушка, накидная гайка.
G, PG, NPT и М — прямые вводы для небронированного кабеля круглого сечения; ВК-ЛР — то же с удлинённой резьбой; ВКХ-ЛР — с хомутом.
Специальные: ВК-М-МР (кабель в металлорукаве), ВК90-ЛР-М (угловой), ВКД-ЛР (мембрана ePTFE), ВКЭ1-ЛР (экранированный кабель), ВКБ3-ЛС (бронированный кабель), ВК1-ЛС-М (силикон, до +180 °C).
Диапазон температур у всех, кроме ВК1-ЛС-М и ВКБ3-ЛС, — от -40 до +100 °C; у ВК1-ЛС-М и ВКБ3-ЛС — от -60 до +180 °C (силиконовое уплотнение).
Изготавливаются по ТУ 27.33.13.130-055-99856433-2023. Гарантийный срок эксплуатации — 2 года с момента изготовления, гарантийный срок хранения — 2 года (все 14 паспортов).

Монтаж

Общая последовательность для G, G3 и ВКД-ЛР (паспорта): снять плоскую гайку, установить ввод в отверстие корпуса с наружной стороны так, чтобы уплотнение осталось между фланцем и корпусом, накрутить плоскую гайку изнутри рукой и затянуть инструментом до плотного прилегания; перед протяжкой кабеля удалить заглушку, предварительно скрутив накидную гайку; накрутить накидную гайку на один полный оборот, ввести кабель, затем закрутить гайку вручную до сопротивления и при необходимости ключом до плотного охвата оболочки кабеля уплотнительной втулкой.
Серия М (паспорта М32…М100 и М8/М88/М120): первые шаги те же (снять плоскую гайку, поставить ввод, затянуть гайку изнутри); перед протяжкой удалить заглушку, предварительно скрутив накидную гайку и не извлекая лепестковый зажим и уплотнительную втулку; накидную гайку надвинуть на кабель, ввести кабель, накрутить гайку на корпус вручную до сопротивления и при необходимости ключом до плотного охвата оболочки.
Рекомендуемый момент затяжки накидной гайки у G, М и ВКД-ЛР равен диаметру вводимого кабеля в Н·м.
PG, NPT, ВКХ-ЛР: ввод полностью установить в отверстие корпуса и удалить заглушку-пыльник; кабель разделать и протянуть на нужную глубину; накидную (нажимную) гайку закрутить вручную до сильного сопротивления, затем ключом довернуть ещё на один оборот. У ВКХ-ЛР после этого крестовой отвёрткой закрутить оба винта хомута.
ВК1-ЛС: накидную гайку закрутить на корпус до сильного сопротивления и ключом довернуть ещё на половину оборота. Установочное отверстие в оболочке должно быть круглым, без трещин, выбоин и наплывов.
ВКЭ1-ЛР: накидную гайку закрутить вручную до сильного сопротивления и ключом провернуть ещё на один оборот.
ВК-ЛР: гайку отвернуть от корпуса, установить ввод в отверстие и зафиксировать гайкой изнутри; если кабель заводят позже, подтянуть накидную гайку инструментом до плотного прилегания заглушки к внутренней фаске — степень защиты сохранится. Кабель разделать, накидную гайку надвинуть на кабель, удалить заглушку, ввести кабель, накидную гайку завернуть вручную до сопротивления, корпус держать инструментом, затем затянуть гайку инструментом до сильного сопротивления. У кабеля, близкого к минимальному диаметру ввода, сначала зафиксировать кабель от движения по оси.
Проверка для ВК-ЛР: потянуть кабель по оси усилием 10 кгс; если движется — довернуть накидную гайку на четверть оборота и повторить.
ВК-М-МР: корпус в сборе с резиновой втулкой и зажимной полиамидной втулкой устанавливается в отверстие и фиксируется царапающей гайкой или резьбой в корпусе; на металлорукав с кабелем надвинуть накидную гайку и уплотнитель металлорукава, накрутить оконцеватель металлорукава; кабель ввести через корпус, накручивая зажимную муфту, сжать резиновую втулку; вставить металлорукав с оконцевателем в зажимную муфту, надвинуть уплотнитель до оконцевателя и зафиксировать накидной гайкой; перед вводом кабеля удалить резиновую заглушку.
ВКБ3-ЛС: корпус с уплотнительным кольцом поставить в резьбовое отверстие; на неразделанный кабель надеть накидную гайку, антифрикционное кольцо, уплотнитель наружной оболочки, зажимную муфту и кольцо для фиксации брони; разделать кабель по схеме и таблице паспорта; развести броню, надвинуть втулку для фиксации брони так, чтобы броня была выше конусной части, и прижать кольцом; вставить кабель в корпус до упора втулки; зажимную муфту и накидную гайку закрутить моментом из таблицы паспорта.
ВКБ3-ЛС, разделка: минимальная длина внутренней оболочки Lво — 15 мм для исполнений 9-14 … 20-26 и 20 мм для 26-33 … 51-57; длина разделки брони Lбр — от 12-14 мм до 22-24 мм.
Паспорта G, G3, М32…М100, М8/М88/М120 и ВКД-ЛР: монтировать ввод при температуре окружающей среды ниже -20 °C не рекомендуется; если монтаж был при отрицательной температуре, после потепления проверить момент затяжки и при необходимости дозатянуть. Во всех паспортах рекомендуется проверять плотность установки и уплотнение кабеля раз в три месяца.

Примеры

Небронированный кабель в шкаф или щит

Ввод G, PG, NPT или М: тип резьбы берут по отверстию корпуса, типоразмер — по диаметру кабеля Dc; защита IP66/IP67/IP68.

Корпус с толстой стенкой

ВК-ЛР с удлинённой резьбой (10, 12 или 15 мм) для корпусов с увеличенной толщиной стенок.

Кабель идёт в металлорукаве

ВК-М-МР: ввод фиксируется в корпусе, в штуцер вставляется металлорукав с оконцевателем; даёт электрический контакт между корпусом и металлорукавом.

Бронированный кабель или экранированный кабель

ВКБ3-ЛС фиксирует броню и даёт контакт с корпусом ввода; ВКЭ1-ЛР заземляет экран кабеля на корпус ввода.

Корпус нагревается и остывает

ВКД-ЛР выравнивает давление внутри корпуса через мембрану ePTFE, не нарушая IP68; сайт добавляет, что так не образуется конденсат внутри корпуса.

Нужен ввод под прямым углом или с хомутом

ВК90-ЛР-М — под прямым углом в ограниченном пространстве; ВКХ-ЛР — дополнительная фиксация кабеля двумя винтами хомута.

Частые вопросы

Какой ввод брать для бронированного кабеля?

ВКБ3-ЛС: он уплотняет наружную оболочку и закрепляет броню, давая контакт между бронёй и корпусом ввода. Защита IP68, температура от -60 до +180 °C.

Чем ВКД-ЛР отличается от обычного ввода?

Мембраной ePTFE: ввод выравнивает давление внутри корпуса и сохраняет IP68, поэтому отдельное отверстие под клапан не нужно.

Какой ввод нужен для кабеля в металлорукаве?

ВК-М-МР: он даёт электрический контакт между корпусом и металлорукавом и вводит кабель внутрь корпуса.

Какой температурный диапазон у вводов?

От -40 до +100 °C; у ВК1-ЛС-М и ВКБ3-ЛС — от -60 до +180 °C.

Можно ли монтировать ввод на морозе?

Ниже -20 °C монтировать не рекомендуется; если всё же монтировали — после потепления проверить затяжку.

Нюансы и грабли

Температурные группы разные: вводы G, PG, NPT, М, ВК-ЛР, ВК-М-МР, ВКД-ЛР, ВКХ-ЛР, ВКЭ1-ЛР — от -40 до +100 °C, ВК1-ЛС-М и ВКБ3-ЛС — от -60 до +180 °C. Степень защиты ВКБ3-ЛС и ВКД-ЛР — только IP68, у остальных — IP66/IP67/IP68.
ГОСТ 14254 в паспортах указан по-разному: «-80» у PG, NPT, ВК-ЛР, ВК-М-МР, ВКХ-ЛР и «-2015» у G, М, ВК1-ЛС, ВКБ3-ЛС, ВКД-ЛР, ВКЭ1-ЛР; цифры IP это не меняет. В паспорте NPT в строке степени защиты опечатка «IP671IP68».
Паспорт G: наименование и размер резьбы в таблице не совпадают: zeta30170 «G3/4 (6-12 мм)» с резьбой G1/2-B, zeta30171 «G1 (13-18 мм)» с резьбой G3/4-B; пример заказа в паспорте — «G3/4 (13-18 мм)». Резьбу сверять по изделию и чертежу, не только по названию.
В паспорте G3 в п. 2.2.7 назван лепестковый зажим, а в составе изделия его нет.
У ВКД-ЛР воздухопроницаемость расходится: в паспорте 2400 мл/с/м2 при давлении 20 мбар, на страницах сайта (М12, М20) — 260 л/мин. Единицы и условия разные, сравнивать цифры напрямую нельзя.
У ВКХ-ЛР-М63-52-L14 общая длина в паспорте 51 мм, на странице сайта — 73 мм; размеры под ключ совпадают. Для габарита закладывать большее значение и мерить на изделии.
ВК-М-МР: паспорт ссылается на п. 1.7.77 ПУЭ, страница сайта (ВК-М63-44-МР50) — на п. 1.7.76. Какой пункт верный, по документам не определить.
Сайт ВКЭ1-ЛР называет ввод предназначенным для экранированного кабеля, но в строке «Тип кабеля» значится «Небронированный»; страница добавляет, что материал — латунь или нержавеющая сталь, паспорт — только латунь.
М8, М88 и М120: по паспорту уплотнительная втулка из силикона и тороидальное уплотнение из МБС, на странице М120 материал уплотнителя — резина МБС.
ВКБ3-ЛС: у исполнения ВКБ3-ЛС-М20-9-14 в таблице D3 указан как 12-20 мм, а у такого же по D2 ВКБ3-ЛС-G1/2-9-14 и М16-9-14 — 7-14 мм; похоже на опечатку, проверять по изделию. Для исполнения 14-20 внутренняя оболочка в таблице подготовки кабеля — 12 мм, в таблице типоразмеров — 14 мм. На странице ВКБ3-ЛС-G2-51-57 нужна гайка Г32 и прокладка ПФ для безрезьбового отверстия; в комплект поставки они не входят.
Заглушка (пыльник) в вводе стоит до монтажа кабеля; её нужно удалить, иначе кабель не пройдёт. Ввод с заглушкой сохраняет степень защиты, пока кабель не заведён.
ВК90-ЛР-М: паспорта в папке нет, документы на странице «уточняются» — характеристики угловых вводов только по трём страницам сайта.
У ВК-ЛР два исполнения М20 с разной длиной резьбы: ВК-ЛР-М20-12-L12 (zeta34855, L 35 мм) и ВК-ЛР-М20-12-L15 (zeta34856, L 38 мм).
Чрезмерная затяжка гаек может разрушить составные детали и вывести ввод из строя; продольные и изгибающие тянущие усилия на участке прохода кабеля через ввод недопустимы (паспорта G, М, ВКД-ЛР).

Документация

ЗЭТА — паспорт «Кабельные вводы G» ЗЭТА.030.168.000 ПС
ЗЭТА — паспорт «Кабельные вводы G3» ЗЭТА.030.177.000 ПС
ЗЭТА — паспорт «Кабельные вводы PG» ЗЭТА.030.140.000 ПС
ЗЭТА — паспорт «Кабельные вводы NPT» ЗЭТА.030.180.000 ПС
ЗЭТА — паспорт «Кабельные вводы М32-М100» ЗЭТА.030.099.000 ПС
ЗЭТА — паспорт «Кабельный ввод М8, М88, М120» ЗЭТА.030.106.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК-ЛР» ЗЭТА.034.850.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК-М-МР» ЗЭТА.030.010.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК1-ЛС-М» ЗЭТА.034.004.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКБ3-ЛС-G» ЗЭТА.034.514.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКБ3-ЛС-М» ЗЭТА.034.500.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКД-ЛР» ЗЭТА.033.700.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКХ» ЗЭТА.034.750.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКЭ1-ЛР» ЗЭТА.034.700.000 ПС
ЗЭТА — страницы изделий на сайте производителя (G, PG, NPT, М, ВК-ЛР, ВК-М-МР, ВК90-ЛР-М, ВК1-ЛС, ВКБ3-ЛС, ВКД-ЛР, ВКХ-ЛР, ВКЭ1-ЛР), https://nzeta.ru/catalog/kabelnye-vvody-salniki-metallicheskie/kabelnye-vvody-metallicheskie/
