Кабельные вводы из нержавеющей стали ЗЭТА: ВК-НР, ВК-НС-МР, ВК1-НС, ВКБ3-НС (ГОФРОМАТИК)

Вводы из нержавеющей стали: ВК-НР для небронированного кабеля, ВК-НС-МР для кабеля в металлорукаве, ВК1-НС с силиконом до +180 °C и ВКБ3-НС с фиксацией брони.

Кабельные вводы из нержавеющей стали ВК-НР, ВК-НС-МР, ВК1-НС, ВКБ3-НС ГОФРОМАТИК

Модели семейства

ВК-НР-М (метрическая резьба)Ввод и фиксация небронированного кабеля в корпус электротехнического устройства с защитой IP66/IP67/IP68 в месте ввода. Паспорт ЗЭТА.034.800.000 ПС. Девятнадцать типоразмеров от М10х1 до М100х2; Dk — диаметр кабеля, Lt — длина резьбы, L — общая длина, S1/S2/S3 — размеры под ключ.

Типоразмеры	zeta34800 … zeta34818: от М10х1 до М100х2 (шаг 1,5 мм у М12…М63, 2 мм у М72…М100)
Малый: ВК-НР-М10-6,5-L7 (zeta34800)	М10х1; Dk 3-6,5 мм; Lt 7 мм; S1/S2/S3 14/14/14 мм; L 26,7 мм
Средний: ВК-НР-М32-22-L10 (zeta34809)	М32х1,5; Dk 15-22 мм; Lt 10 мм; S1/S2/S3 35/35/35 мм; L 39,3 мм
Большой: ВК-НР-М100-84-L20 (zeta34818)	М100х2; Dk 78-84 мм; Lt 20 мм; S1/S2/S3 110/110/110 мм; L 70,4 мм
Степень защиты, климат	IP66 / IP67 / IP68; В 1,5
Температура	от -40 до +100 °C
Материалы	металлические части — нержавеющая сталь; уплотнение — маслобензостойкая резина (МБС)

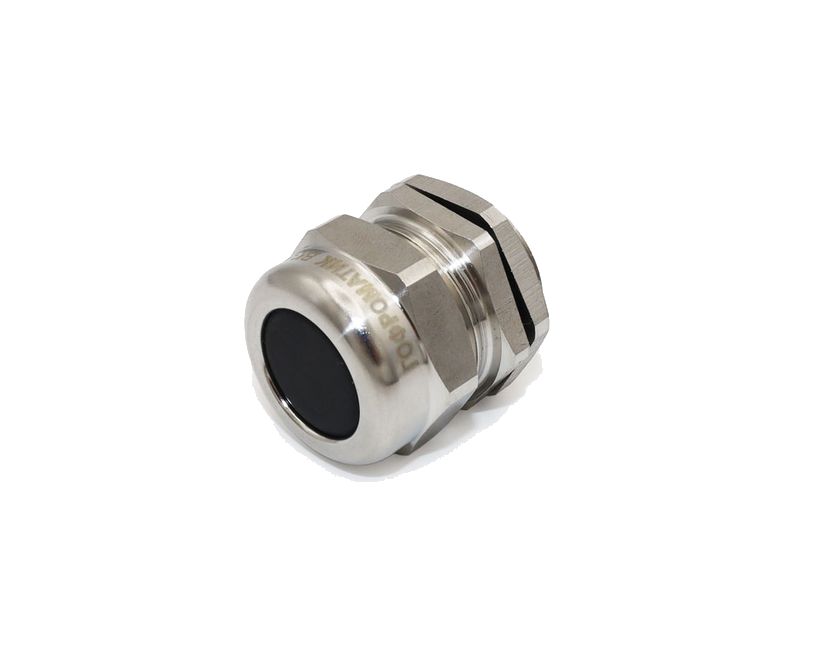

ВК-НР-PG (резьба PG)Тот же ввод для небронированного кабеля с резьбой PG, паспорт ЗЭТА.034.819.000 ПС. Тринадцать типоразмеров от PG7 до PG63 (PG7, PG9, PG11, PG13,5, PG16, PG19, PG21, PG25, PG29, PG36, PG42, PG48, PG63). Назначение по странице сайта: ввод, фиксация и герметизация электрических и волоконно-оптических кабелей и проводов в корпусах щитового электрооборудования.

Типоразмеры	zeta34819 … zeta34831: от PG7 до PG63
Малый: ВК-НР-PG7-6,5-L7 (zeta34819)	PG7; Dk 3-6,5 мм; Lt 7 мм; S1/S2/S3 15/14/14 мм; L 26,2 мм
Средний: ВК-НР-PG21-18-L9 (zeta34825)	PG21; Dk 13-18 мм; Lt 9 мм; S1/S2/S3 30/30/30 мм; L 35,2 мм
Большой: ВК-НР-PG63-52-L15 (zeta34831)	PG63; Dk 42-52 мм; Lt 15 мм; S1/S2/S3 75/75/75 мм; L 56,3 мм
Степень защиты, климат	IP66 / IP67 / IP68; В 1,5
Температура	от -40 до +100 °C
Материалы	металлические части — нержавеющая сталь; уплотнение — маслобензостойкая резина (МБС)

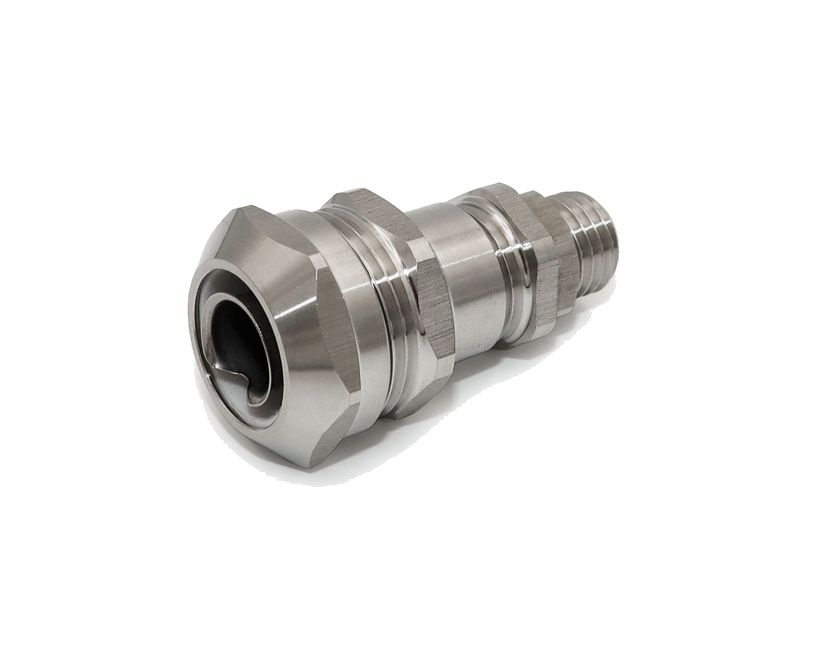

ВК-НС-М-МР (для кабеля в металлорукаве)Герметичный ввод небронированного кабеля круглого сечения, проложенного в металлорукаве, в металлический корпус в трубных системах прокладки кабелей; даёт надёжный электрический контакт между корпусом и металлорукавом (паспорт ЗЭТА.030.050.000 ПС, п. 1.7.77 ПУЭ, п. 11 ГОСТ Р МЭК 61386.23-2015, ГОСТ Р МЭК 61386.1-2014). Восемнадцать артикулов: резьба М12х1,5 … М50х1,5. Dmp — условный проход металлорукава, Dhin — посадочный диаметр, Dhex — максимальный диаметр металлорукава.

Типоразмеры	zeta30050 … zeta30067: резьба М12х1,5 … М50х1,5; Dc 4-8 … 30-38 мм; условный проход металлорукава Dmp от 10 до 50 мм
Малый: ВК-НС-М12-8-МР10 (zeta30050)	М12х1,5; Dc 4-8 мм; Dmp 10 мм; Dhin 9,4 мм; Dhex 16 мм; S1/S2/S3 14/17/22 мм; Lt/L 12/48,7 мм (сайт)
Средний: ВК-НС-М25-18-МР20 (zeta30059)	М25х1,5; Dc 13-18 мм; Dmp 20 мм; Dhin 18,7 мм; Dhex 26,5 мм; S1/S2/S3 27/27/35 мм; Lt/L 12/57,7 мм (сайт)
Большой: ВК-НС-М50-38-МР50 (zeta30067)	М50х1,5; Dc 30-38 мм; Dmp 50 мм; Dhin 47,4 мм; Dhex 59 мм; S1/S2/S3 55/55/68 мм; Lt/L 15/85,1 мм (сайт)
Степень защиты, климат	IP66 / IP67 / IP68; В 1,5
Температура	от -60 до +180 °C
Материалы	металлические детали — нержавеющая сталь, оконцеватель металлорукава — оцинкованная сталь; уплотнения — термостойкий силикон

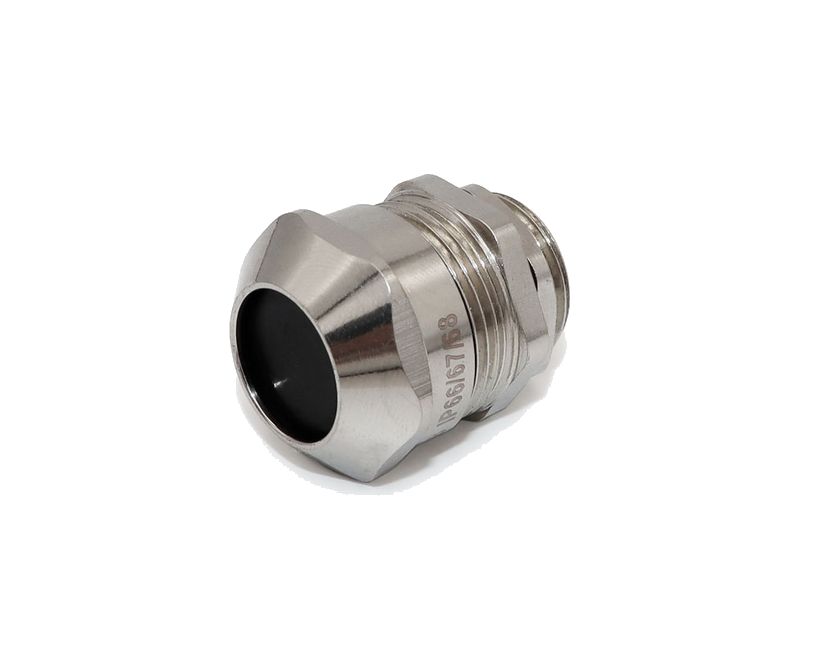

ВК1-НС (небронированный кабель, силикон)Ввод и фиксация небронированного кабеля круглого сечения при температурах от -60 до +180 °C, паспорт ЗЭТА.034.058.000 ПС. Пять типоразмеров М12…М32. Dc — наружный диаметр кабеля; Lt — длина резьбы, L* — общая длина (справочный размер); указан диаметр безрезьбового установочного отверстия в оболочке.

ВК1-НС-М12-8-L7 (zeta34058)	М12х1,5; Dc 4-8 мм; S1/S2/S3 14/17/17 мм; Lt/L* 7/26 мм; безрезьбовое отверстие 12,2-12,7 мм
ВК1-НС-М16-8-L7 (zeta34059)	М16х1,5; Dc 4-8 мм; S1/S2/S3 18/18/17 мм; Lt/L* 7/26 мм; отверстие 16,2-16,7 мм
ВК1-НС-М20-12-L8 (zeta34060)	М20х1,5; Dc 6-12 мм; S1/S2/S3 22/22/22 мм; Lt/L* 8/30 мм; отверстие 20,2-20,7 мм
ВК1-НС-М25-16-L8 (zeta34061)	М25х1,5; Dc 10-16 мм; S1/S2/S3 27/27/27 мм; Lt/L* 8/33,4 мм; отверстие 25,2-25,7 мм
ВК1-НС-М32-22-L9 (zeta34062)	М32х1,5; Dc 15-22 мм; S1/S2/S3 35/35/35 мм; Lt/L* 9/38,3 мм; отверстие 32,2-32,7 мм
Степень защиты, климат	IP66 / IP67 / IP68; В 1,5
Температура	от -60 до +180 °C
Материалы	корпус — нержавеющая сталь; уплотнение — силикон

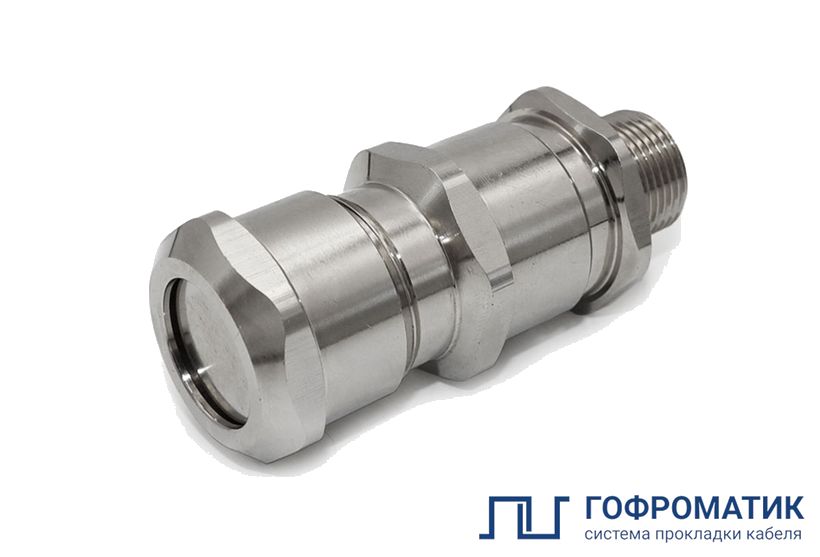

ВКБ3-НС (бронированный кабель; резьба М и G)Вводы для бронированного кабеля с уплотнением наружной оболочки и закреплением брони, электрический контакт между бронёй и корпусом ввода. Паспорта ЗЭТА.034.600.000 ПС (метрическая резьба М16х1,5 … М50х1,5, zeta34600…zeta34609) и ЗЭТА.034.614.000 ПС (трубная резьба G3/8 … G1 1/2, zeta34614…zeta34623); на сайте есть ещё G2 (zeta34627). D2 — максимальный диаметр внутренней оболочки кабеля, D3 — диапазон диаметров наружной оболочки, B — толщина брони, Lp/L — длина резьбы и общая длина.

ВКБ3-НС-М16-9-14 (zeta34600)	М16х1,5; D2 9 мм; B 0-1,25 мм; D3 7-14 мм; S 25/25/25 мм; Lp/L 15/68 мм
ВКБ3-НС-М32-26-33 (zeta34606)	М32х1,5; D2 26 мм; B 0-1,6 мм; D3 25-33 мм; S 43/43/45 мм; Lp/L 20/86 мм
ВКБ3-НС-М50-33-38 (zeta34609)	М50х1,5; D2 33 мм; B 0,5-2 мм; D3 30-38 мм; S 59/52/52 мм; Lp/L 20/104,3 мм
ВКБ3-НС-G3/8-9-14 (zeta34614)	G3/8; D2 9 мм; B 0-1,25 мм; D3 7-14 мм; S 25/25/25 мм; Lp/L 15/68 мм
ВКБ3-НС-G1 1/2-33-38 (zeta34623)	G1 1/2; D2 33 мм; B 0,5-2 мм; D3 30-38 мм; S 59/52/52 мм; Lp/L 20/104,3 мм
ВКБ3-НС-G2-51-57 (zeta34627, сайт)	G2; D2 51 мм; B 0,5-2,5 мм; D3 48-57 мм; Lp/L 22/116 мм; S 77/77/77 мм
Степень защиты, климат	IP68; УХЛ1, УХЛ5
Температура	от -60 до +180 °C
Материалы	корпус — нержавеющая сталь; уплотнение — термостойкий силикон

Как это работает и подключается

ВК-НР — общепромышленный ввод из нержавеющей стали с резиновым (МБС) уплотнением для небронированного кабеля; комплект: гайка, тороидальное уплотнение, корпус, уплотнительная втулка, лепестковый зажим, заглушка, накидная гайка.
ВК-НС-М-МР — для небронированного кабеля в металлорукаве: в комплекте заземляющая гайка, уплотнение резьбы, корпус, кабельное уплотнение, заглушка, штуцер, оконцеватель металлорукава, уплотнение металлорукава, накидная гайка. Резиновая заглушка защищает корпус оборудования от агрессивной среды и сохраняет степень защиты, если ввод поставлен заранее без кабеля.
ВК1-НС — небронированный кабель круглого сечения; комплект: плоская гайка, тороидальное уплотнение, корпус, уплотнительная втулка, заглушка, накидная гайка. Диапазон температур от -60 до +180 °C.
ВКБ3-НС — бронированный кабель; состав: корпус, защитное уплотнительное кольцо, втулка для фиксации брони, кольцо для фиксации брони, зажимная муфта, уплотнитель наружной оболочки, заглушка, антифрикционное кольцо, накидная гайка.
Гарантия — 2 года эксплуатации с момента изготовления и 2 года хранения (все паспорта).

Монтаж

Общее для ВК-НР: отвернуть гайку от корпуса, установить ввод в отверстие, зафиксировать гайкой с внутренней стороны оболочки оборудования. Если кабель заводят позже — удерживая корпус инструментом, подтянуть накидную гайку до плотного прилегания заглушки к внутренней фаске: степень защиты сохранится.
ВК-НР: разделать кабель по размерам оборудования, снять накидную гайку и надвинуть на кабель, удалить заглушку, ввести кабель на нужную глубину, накидную гайку навернуть вручную до сопротивления. У кабеля близкого к минимальному диаметру ввода — предварительно зафиксировать кабель от движения по оси и подтянуть гайку инструментом. Корпус при этом держать инструментом, чтобы он не провернулся в оболочке.
ВК-НР, проверка: потянуть кабель по оси с усилием 10 кгс. Если кабель не движется — монтаж окончен; если движется — довернуть накидную гайку ещё на четверть оборота и повторить. Проверять плотность установки и уплотнение кабеля не реже одного раза в три месяца.
ВК-НС-М-МР: корпус в сборе со штуцером фиксируется в резьбовом или безрезьбовом отверстии заземляющей гайкой; перед вводом кабеля удалить заглушку; на металлорукав с кабелем надвинуть накидную гайку и уплотнитель; через кабель в металлорукав вкрутить оконцеватель; штуцер накручивать на корпус до сильного сопротивления, затем ключом ещё на половину оборота; потянуть кабель, при движении довернуть ещё на четверть оборота; вставить металлорукав с оконцевателем в штуцер, надвинуть уплотнитель до оконцевателя и закрепить накидной гайкой.
ВК1-НС: снять плоскую гайку, поставить ввод с наружной стороны, чтобы уплотнение осталось между фланцем и корпусом; плоскую гайку накрутить изнутри и затянуть инструментом; перед протяжкой кабеля удалить заглушку, предварительно скрутив накидную гайку; накидную гайку накрутить на один полный оборот, ввести кабель, затем закрутить гайку вручную до сопротивления и при необходимости ключом. Рекомендуемый момент затяжки накидной гайки — равный диаметру вводимого кабеля в Н·м.
ВКБ3-НС: корпус с уплотнительным кольцом поставить в резьбовое отверстие; на неразделанный кабель надеть накидную гайку, антифрикционное кольцо, уплотнитель наружной оболочки, зажимную муфту и кольцо для фиксации брони; разделать кабель по схеме и таблице паспорта; развести броню от внутренней оболочки, надвинуть втулку для фиксации брони так, чтобы броня была выше конусной части, и прижать кольцом; вставить кабель в корпус до упора втулки; зажимную муфту и накидную гайку закрутить моментом из таблицы паспорта.
ВКБ3-НС, момент затяжки по таблице паспорта в порядке исполнений ХХ-9-14, ХХ-14-20, ХХ-20-26, ХХ-26-33, ХХ-33-38, ХХ-38-45, ХХ-45-51, ХХ-51-57: 7, 10, 15, 19, 25, 28, 33, 38 Н·м (порядок значений восстановлен по извлечённому тексту, сверить по паспорту).
ВКБ3-НС, разделка кабеля: минимальная длина внутренней оболочки Lво — 15 мм для исполнений 9-14 … 20-26 и 20 мм для 26-33 … 51-57; длина разделки брони Lбр — от 12-14 мм до 22-24 мм по таблице паспорта.
Паспорт ВК1-НС: монтировать ввод при температуре окружающей среды ниже -20 °C не рекомендуется; если монтаж был при отрицательной температуре, после потепления проверить момент затяжки и при необходимости дозатянуть.

Примеры

Небронированный кабель в щитовое оборудование

ВК-НР-М или ВК-НР-PG: типоразмер подбирают по диаметру кабеля Dk и резьбе отверстия; в месте ввода сохраняется защита IP66/IP67/IP68.

Кабель идёт в металлорукаве

ВК-НС-М-МР: на металлорукав ставят оконцеватель и штуцер ввода, а заземляющая гайка даёт электрический контакт между корпусом и металлорукавом.

Нужна температура до +180 °C или до -60 °C

ВК1-НС для небронированного кабеля или ВКБ3-НС для бронированного: силиконовое уплотнение, диапазон от -60 до +180 °C.

Бронированный кабель с фиксацией брони

ВКБ3-НС: броню разводят, фиксируют втулкой и кольцом, затем затягивают зажимную муфту и накидную гайку по моменту из таблицы паспорта.

Частые вопросы

Какой ввод брать для кабеля в металлорукаве?

ВК-НС-М-МР: он рассчитан на небронированный кабель в металлорукаве и даёт контакт между корпусом и металлорукавом.

Для какого кабеля ВКБ3-НС?

Для бронированного: он уплотняет наружную оболочку и закрепляет броню, давая электрический контакт между бронёй и корпусом ввода.

Какой температурный диапазон у ВК-НР?

От -40 до +100 °C; для расширенного диапазона от -60 до +180 °C в линейке есть ВК-НС-М-МР, ВК1-НС и ВКБ3-НС.

Какой срок гарантии?

Два года эксплуатации с момента изготовления и два года хранения.

Нюансы и грабли

Температурные группы разные: ВК-НР — от -40 до +100 °C, а ВК-НС-М-МР, ВК1-НС и ВКБ3-НС — от -60 до +180 °C. Ввод ВК-НР нельзя брать в расчёте на +180 °C.
Степень защиты: ВК-НР, ВК-НС-М-МР, ВК1-НС — IP66/IP67/IP68, ВКБ3-НС — только IP68. ГОСТ 14254 указан по-разному: «-80» в паспортах ВК-НР и ВК-НС-М-МР, «-2015» в паспортах ВК1-НС и ВКБ3-НС; это не меняет цифр IP.
Момент затяжки у ВК1-НС — «равен диаметру кабеля в Н·м» (по паспорту), а у пластиковых вводов того же производителя — половине диаметра. Не переносить правило с одного семейства на другое.
Оконцеватель металлорукава в ВК-НС-М-МР — оцинкованная сталь, а не нержавеющая; остальные металлические детали — нержавеющая сталь.
Для фиксации ВКБ3-НС-G2 в корпусе с безрезьбовым отверстием нужны гайка ГП2 и фторопластовая прокладка ПФ (на странице сайта: в комплект поставки не входят).
В паспорте ВКБ3-НС для исполнения 14-20 максимальный диаметр внутренней оболочки в таблице подготовки кабеля — 12 мм, а в таблице типоразмеров — 14 мм (похоже на опечатку); по остальным исполнениям таблицы согласуются.
На страницах ВК-НС-М-МР, ВК1-НС и ВКБ3-НС в шапке написано «Температура эксплуатации до -60°С», а в технических характеристиках — от -60 до +180 °C: верхний предел тоже есть.
У ВК-НС-М12-8-МР10 на странице сайта указан ещё размер под ключ S4 24 мм, которого в паспорте нет; в паспорте три размера S1/S2/S3.
Чрезмерная затяжка гаек может разрушить составные детали и вывести ввод из строя (паспорт ВК1-НС). Продольные и изгибающие тянущие усилия на кабель на участке прохода через ввод недопустимы.

Документация

ЗЭТА — паспорт «Кабельные вводы ВК-НР-PG» ЗЭТА.034.819.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК-НР-M» ЗЭТА.034.800.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК-НС-М-МР» ЗЭТА.030.050.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВК1-НС» ЗЭТА.034.058.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКБ3-НС-G» ЗЭТА.034.614.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКБ3-НС-М» ЗЭТА.034.600.000 ПС
ЗЭТА — страницы изделий на сайте производителя (ВК-НР-PG7, PG21, PG63; ВК-НР-М10, М32, М100; ВК-НС-М12-8-МР10, М25-18-МР20, М50-38-МР50; ВК1-НС-М12-8-L7, М20-12-L8, М32-22-L9; ВКБ3-НС-G2-51-57, G3/8-9-14, M16-9-14), https://nzeta.ru/catalog/kabelnye-vvody-salniki-metallicheskie/kabelnye-vvody-obshchepromyshlennye-iz-nerzhaveyushchey-stali/
