ЗЭТА · пластиковые кабельные вводы (сальники) из нейлона для небронированного кабеля

Пластиковые кабельные вводы ЗЭТА: ВКД-ПР, ВКС-ПР, сальники MG и PG (ГОФРОМАТИК)

Нейлоновые вводы IP68 для небронированного кабеля: ВКД-ПР с клапаном выравнивания давления, ВКС-ПР с защитой от перегиба, сальники MG (метрическая резьба) и PG, в том числе серия Violet.

Пластиковые кабельные вводы ВКД-ПР, ВКС-ПР и сальники MG, PG ГОФРОМАТИК

Модели семейства

ВКД-ПР (с клапаном выравнивания давления, «дышащий»)Три типоразмера резьбы М12, М16, М20 в чёрном и сером цвете (шесть артикулов) по паспорту ЗЭТА.030.927.000 ПС. Ввод фиксирует небронированный кабель и выравнивает давление внутри корпуса через мембрану. Комплект: гайка, уплотнение присоединительной резьбы, корпус, мембрана, заглушка, уплотнительная втулка, накидная гайка.

ВКД-ПР-М12-8-L9, М12х1,5 (zeta30927 чёрный, zeta30930 серый)	Dk 4-8 мм; Lp 9 мм; L 32,3 мм (сайт); S1/S2/S3 18/19/19 (паспорт), 19/19/19 (сайт)
ВКД-ПР-М16-10-L9, М16х1,5 (zeta30928, zeta30931)	Dk 6-10 мм; Lp 9 мм; L 33,8 мм (сайт); S1/S2/S3 22/22/22 (паспорт), 18/22/22 (сайт)
ВКД-ПР-М20-12-L9, М20х1,5 (zeta30929, zeta30932)	Dk 6-12 мм; Lp 9 мм; L 36 мм (сайт); S1/S2/S3 27/24/24
Степень защиты, климат	IP68, У2 (страница сайта); в паспорте не указаны
Температура	от -40 до +100 °C
Материалы	корпус — пластик (паспорт), нейлон (сайт); уплотнение — резина

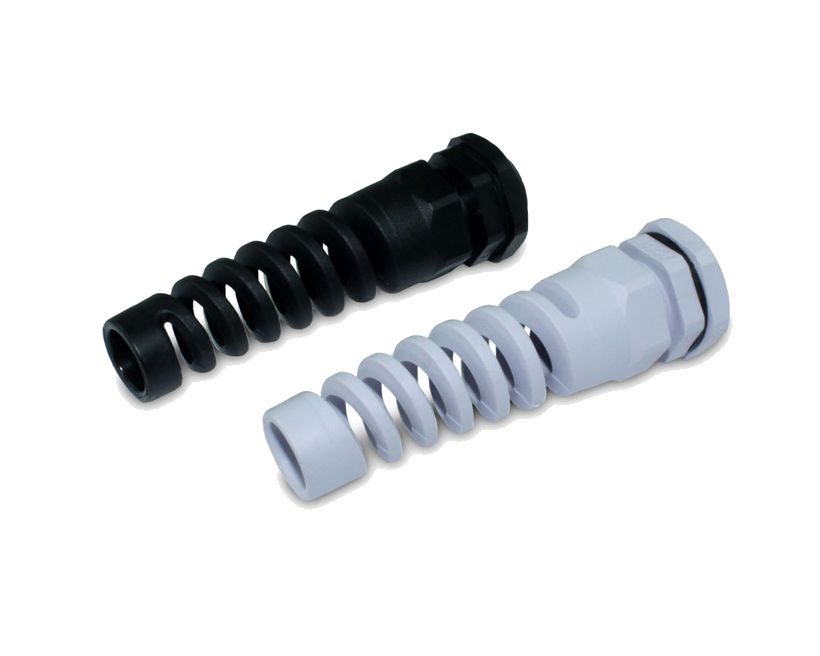

ВКС-ПР (с защитой от перегиба, метрическая и PG-резьба)Нейлоновые вводы со специальным гибким хвостовиком: защищают кабель от перегиба, подходят там, где повышенные динамические нагрузки. Метрические ВКС-ПР-М — чёрные, паспорт ЗЭТА.035.201.000 ПС; ВКС-ПР-PG — серые, паспорт ЗЭТА.035.221.000 ПС. IP68, У2, от -40 до +100 °C, уплотнения из масло-бензостойкой резины (МБС). Lt — длина резьбы, L — общая длина в сборе (справочный размер).

ВКС-ПР-М12-6.5-L8, М12х1,5 (zeta35201)	Dc 3-6,5 мм; Lt 8 мм; L 67 мм; S1/S2/S3 18/16/16
ВКС-ПР-М16, М16х1,5 (zeta35202)	Dc 4-8 мм; Lt 8 мм; L 87 мм; S1/S2/S3 22/19/19
ВКС-ПР-М20-12-L9, М20х1,5 (zeta35203)	Dc 6-12 мм; Lt 9 мм; L 92 мм; S1/S2/S3 27/24/24
ВКС-ПР-М25-18-L10, М25х1,5 (zeta35204)	Dc 13-18 мм; Lt 10 мм; L 118 мм; S1/S2/S3 32/33/33
ВКС-ПР-PG7-6.5-L8 (zeta35221)	Dc 3-6,5 мм; Lt 8 мм; L 67 мм; S1/S2/S3 18/16/16
ВКС-ПР-PG9-8-L8 (zeta35222)	Dc 4-8 мм; Lt 8 мм; L 87 мм; S1/S2/S3 22/19/19
ВКС-ПР-PG11-10-L8 (zeta35223)	Dc 5-10 мм; Lt 8 мм; L 87 мм; S1/S2/S3 24/22/22
ВКС-ПР-PG13.5-12-L9 (zeta35224)	Dc 6-12 мм; Lt 9 мм; L 92 мм; S1/S2/S3 27/24/24
ВКС-ПР-PG16-14-L10 (zeta35225)	Dc 10-14 мм; Lt 10 мм; L 102 мм; S1/S2/S3 30/27/27
ВКС-ПР-PG21-18-L10 (zeta35226)	Dc 13-18 мм; Lt 10 мм; L 118 мм; S1/S2/S3 36/33/33

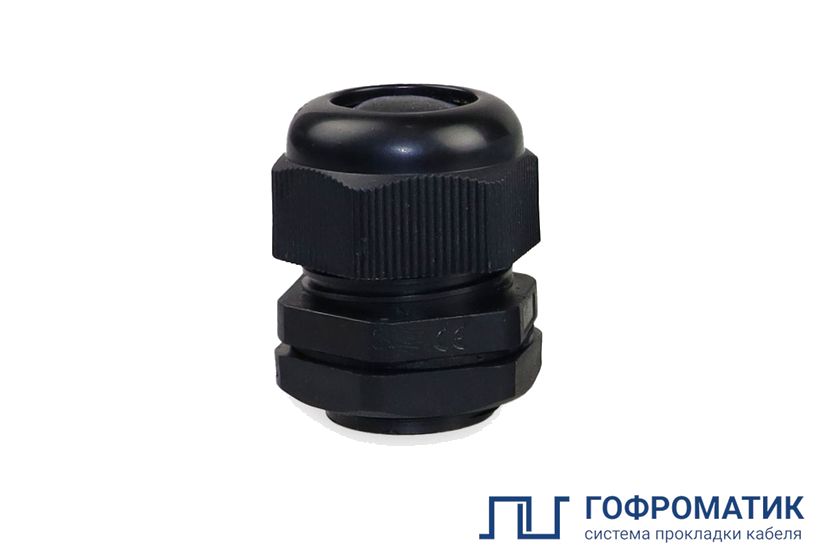

Сальники MG (метрическая резьба М12х1,5 … М63х1,5)Нейлоновые вводы для электрических и информационных кабелей, IP68, У2, от -40 до +100 °C. Чёрные — паспорт ЗЭТА.030.870.000 ПС (корпус из полиамида ПА 6.6, уплотнение МБС). Фиолетовая серия Violet (на сайте с пометкой «для ВОЛС, цепей ИБП и спецсигналов») — паспорт ЗЭТА.035.227.000 ПС, типоразмеры MG12…MG50 без MG63. В таблице чёрные по первому артикулу каждого размера; Lt — длина резьбы, L — общая длина.

MG12, М12х1,5 (zeta30870; Violet zeta35227)	Dc 3-6,5 мм; Lt 8 мм; L 20,2 мм; S1/S2/S3 18/16/16
MG16, М16х1,5 (zeta30871; Violet zeta35228)	Dc 4-8 мм; Lt 9 мм; L 22 мм; S1/S2/S3 22/19/19
MG20, М20х1,5 (zeta30872, 30902; Violet zeta35230)	Dc 6-12 мм; Lt 10 или 9 мм; L 25 мм; S1/S2/S3 27/24/23 или 27/24/24
MG20, М20х1,5 (zeta30900; Violet zeta35229)	Dc 10-14 мм; Lt 9 мм; L 25 мм; S1/S2/S3 27/24/24
MG25, М25х1,5 (zeta30873; Violet zeta35231)	Dc 12-15 мм; Lt 10 мм; L 28 мм; S1/S2/S3 33/28/27
MG32, М32х1,5 (zeta30874; Violet zeta35232)	Dc 16-21 мм; Lt 11 мм; L 31,6 мм; S1/S2/S3 38/35/35
MG40, М40х1,5 (zeta30875; Violet zeta35233)	Dc 22-32 мм; Lt 15,5 мм; L 44,5 мм; S1/S2/S3 52/52/51
MG50, М50х1,5 (zeta30876; Violet zeta35234)	Dc 32-38 мм; Lt 17,5 мм; L 47,5 мм; S1/S2/S3 60/60/60
MG63, М63х1,5 (zeta30877, только чёрный)	Dc 37-44 мм; Lt 17,5 мм; L 54,5 мм; S1/S2/S3 74/67/67

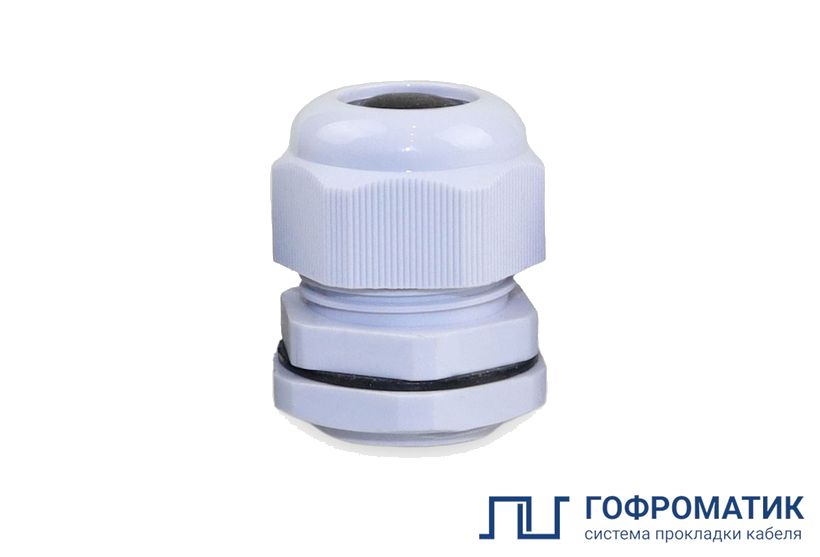

Сальники PG (PG7 … PG48)Нейлоновые вводы с резьбой PG, IP68, У2, от -40 до +100 °C. Серые — паспорт ЗЭТА.030.880.000 ПС (корпус из полиамида ПА 6.6, уплотнение МБС), PG7…PG48. Фиолетовая серия Violet — паспорт ЗЭТА.035.236.000 ПС, PG7…PG42 (zeta35236…zeta35246). Размеры даны по паспорту серых; H — длина резьбы, L — общая длина.

PG7 / PG9 / PG11 (zeta30880, 30881, 30882)	Dc 3-6,5 / 4-8 / 5-10 мм; H 8 / 9 / 9 мм; L 20 / 22 / 24 мм; S1/S2/S3 18/16/16, 22/19/19, 24/22/22
PG13,5 / PG16 / PG19 (zeta30883, 30884, 30885)	Dc 6-12 / 10-14 / 12-15 мм; H 9 / 10 / 10 мм; L 26,1 / 27 / 28,3 мм; S1/S2/S3 27/24/23, 30/27/26, 30/28/27
PG21 / PG25 / PG29 (zeta30891, 30886, 30887)	Dc 13-18 / 15-21 / 18-25 мм; H 11 / 11 / 12 мм; L 31,4 / 33,3 / 39 мм; S1/S2/S3 36/32/32, 37/35/35, 45/42/42
PG36 / PG42 / PG48 (zeta30888, 30889, 30890)	Dc 22-32 / 32-38 / 37-44 мм; H 15,5 / 17,5 / 17,5 мм; L 44,8 / 50,3 / 54,2 мм; S1/S2/S3 58/52/51, 65/61/60, 70/67/67

Как это работает и подключается

Все изделия — пластиковые (нейлоновые) кабельные вводы для круглого небронированного кабеля с резиновым уплотнением (ВКС — МБС, MG/PG — масло-бензостойкая резина). Состав ввода по паспорту: гайка плоская, уплотнение резьбы, корпус, уплотнительная втулка, накидная гайка.
ВКД-ПР дополнительно имеет мембрану и заглушку: ввод выравнивает внутреннее давление воздуха оборудования и поддерживает IP68 (сайт).
ВКС-ПР — спиральный пластиковый ввод с гибким хвостовиком, защитой от перегиба; метрические — чёрные, PG — серые.
MG — метрическая резьба М12х1,5…М63х1,5, PG — резьба PG7…PG48. ВКД-ПР, чёрные MG и серые PG выпускаются по ТУ 27.33.13.130-055-99856433-2023, ВКС-ПР — по КД ЗЭТА.035.201.000 (М) и КД ЗЭТА.035.221.000 (PG), фиолетовые Violet — по КД ЗЭТА.035.227.000 (MG) и КД ЗЭТА.035.236.000 (PG).
Гарантийный срок эксплуатации — 2 года с момента изготовления, гарантийный срок хранения — 2 года.

Монтаж

Снять плоскую гайку, установить ввод в отверстие корпуса с наружной стороны так, чтобы плоское уплотнение осталось между фланцем ввода и корпусом.
Накрутить плоскую гайку изнутри рукой и затянуть инструментом до плотного прилегания к стенке корпуса.
Надвинуть накидную гайку на кабель, протянуть кабель через ввод и выполнить электромонтаж. У MG и PG Violet перед протяжкой острым инструментом проткнуть отверстие в торце уплотнительной втулки, предварительно закрутив накидную гайку.
Накидную гайку накрутить на корпус вручную до возрастания сопротивления, затем при необходимости ключом до плотного охвата оболочки кабеля уплотнительной втулкой. Рекомендуемый момент затяжки накидной гайки для ВКС и для Violet — 1/2 диаметра вводимого кабеля в Н·м.
Для чёрных MG, серых PG и ВКД-ПР паспорт описывает другой приём: накидную гайку (корпус сальника) навернуть вручную до сильного сопротивления, затем ключом ещё на один оборот (чёрные MG и серые PG) или на половину оборота (ВКД-ПР).
Потянуть кабель вручную: он не должен двигаться вдоль оси. Если движется — довернуть гайку ещё на четверть оборота и проверить снова; повторять до достаточного уплотнения кабеля.
При затяжке следить за уплотнительной втулкой и зажимными лепестками корпуса: они должны без деформаций и щелей охватывать оболочку кабеля.
Монтировать ввод при температуре окружающей среды ниже -20 °C не рекомендуется; если монтаж был при отрицательной температуре, после потепления проверить момент затяжки и при необходимости дозатянуть.
Проверять плотность установки ввода и уплотнение кабеля не реже одного раза в три месяца.

Примеры

Небронированный кабель в пластиковый корпус

Сальник MG или PG подбирают по диапазону диаметров кабеля Dc и по резьбе отверстия; IP68 и климатическое исполнение У2 одинаковы у всей линейки.

Корпус «дышит» и должен остаться герметичным

Ввод ВКД-ПР закрывает кабель и одновременно выравнивает давление через мембрану — без отдельного отверстия под клапан в корпусе.

Кабель перегибается у ввода

Ввод ВКС-ПР с гибким хвостовиком защищает кабель от перегиба; страница сайта называет его для применений с повышенными динамическими нагрузками.

Частые вопросы

Для какого кабеля эти вводы?

ВКД-ПР и ВКС-ПР — для небронированного кабеля круглого сечения; MG и PG — для электрических и информационных кабелей. Диапазон диаметров Dc (Dk) у каждого типоразмера в таблице.

Чем ВКД-ПР отличается от обычного сальника?

Мембраной и заглушкой: он выравнивает давление внутри корпуса и сохраняет IP68, то есть позволяет оборудованию «дышать».

Что значит серия Violet?

Фиолетовые MG и PG; на сайте они названы «для ВОЛС, цепей ИБП и спецсигналов». Типоразмеры по паспорту те же, что у чёрных MG и серых PG.

Какая температура эксплуатации?

От -40 до +100 °C.

Нюансы и грабли

Чрезмерная затяжка гаек может разрушить составные детали и вывести ввод из строя (паспорта ВКС, MG, PG Violet). У ВКС и Violet задан момент затяжки накидной гайки — 1/2 диаметра кабеля в Н·м; у чёрных MG, серых PG и ВКД-ПР паспорт задаёт затяжку оборотами (см. монтаж). «До упора» затягивать нельзя нигде.
В процессе эксплуатации нельзя допускать продольных и изгибающих тянущих усилий на участке прохода кабеля через ввод.
У Violet общая длина L* на страницах сайта заметно больше паспортной: MG12 — 28,8 против 20,2 мм, MG25 — 39 против 28 мм, MG50 — 68 против 47,5 мм, PG7 — 29 против 20,2 мм, PG19 — 41 против 28,3 мм, PG42 — 68 против 50,3 мм. Для проверки габарита внутри корпуса закладывать большее значение и мерить на изделии.
У ВКД-ПР размеры под ключ S1 расходятся: М12 — 18 мм в паспорте и 19 мм на сайте, М16 — 22 мм в паспорте и 18 мм на сайте. Сверять на изделии.
В паспорте ВКД-ПР нет степени защиты и климатического исполнения; IP68 и У2 даны только на странице сайта.
У размеров MG20…MG50 в паспорте чёрных и серых несколько артикулов с разными цифрами: MG32 — L 31,6 или 32 мм, MG40 — L 44,5 или 45 мм, MG50 — S2/S3 60/60 или 58/58 мм, MG25 — S3 27 или 28 мм. Сверять по артикулу.
В паспорте чёрных MG написано «IP68 по ГОСТ 14254-2015» в разделе назначения и «по ГОСТ 14254-80» в технических данных; в паспорте серых PG в разделе назначения вместо PG записано «MG с метрической резьбой» (опечатка паспорта).
В паспортах Violet графа «Сертификат соответствия №» пуста, а страницы сайта указывают сертификат (номер — в docs_note); если проекту нужен документ, запросить у производителя.

Документация

ЗЭТА — паспорт «Кабельные вводы ВКД-ПР» ЗЭТА.030.927.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКС-ПР-М» ЗЭТА.035.201.000 ПС
ЗЭТА — паспорт «Кабельные вводы ВКС-ПР-PG» ЗЭТА.035.221.000 ПС
ЗЭТА — паспорт «Кабельные вводы пластмассовые MG» (Violet) ЗЭТА.035.227.000 ПС
ЗЭТА — паспорт «Кабельные вводы пластмассовые MG» ЗЭТА.030.870.000 ПС
ЗЭТА — паспорт «Кабельные вводы пластмассовые PG» (Violet) ЗЭТА.035.236.000 ПС
ЗЭТА — паспорт «Кабельные вводы пластмассовые PG» ЗЭТА.030.880.000 ПС
ЗЭТА — страницы изделий на сайте производителя (ВКД-ПР, ВКС-ПР-М и PG, сальники MG и PG, серия Violet), https://nzeta.ru/catalog/kabelnye-vvody-salniki-metallicheskie/plastikovye-kabelnye-vvody/
