ЗЭТА · взрывозащищённые резьбовые заглушки и переходные муфты

ЗРВ и МПВ — взрывозащищённые резьбовые заглушки и переходные муфты

Резьбовые Ex-заглушки ЗРВ и переходные муфты МПВ из никелированной латуни и нержавеющей стали. Маркировка Ех db IIC Gb U / Ex еb IIC Gb U, по три размера в каждой серии.

Взрывозащищённые заглушки ЗРВ и переходные муфты МПВ ГОФРОМАТИК

Модели семейства

ЗРВЛ — заглушки, никелированная латуньРезьбовые заглушки неиспользованных отверстий в корпусах электротехнических аппаратов. Три размера по страницам.
ЗРВЛ — заглушки, никелированная латунь
ЗРВЛ-G3/4резьба G3/4; длина резьбы L 17 мм; размер под ключ S 32 мм; артикул zeta30506
ЗРВЛ-М20резьба М20х1,5; L 15 мм; S 27 мм; артикул zeta30500
ЗРВЛ-М40резьба М40х1,5; L 15 мм; S 50 мм; артикул zeta30512
Материалникелированная латунь
Маркировка взрывозащитыЕх db IIC Gb U / Ex еb IIC Gb U
Климатическое исполнение, температураУХЛ 1; от -60 до +150 °С
Исполнениепрямолинейное

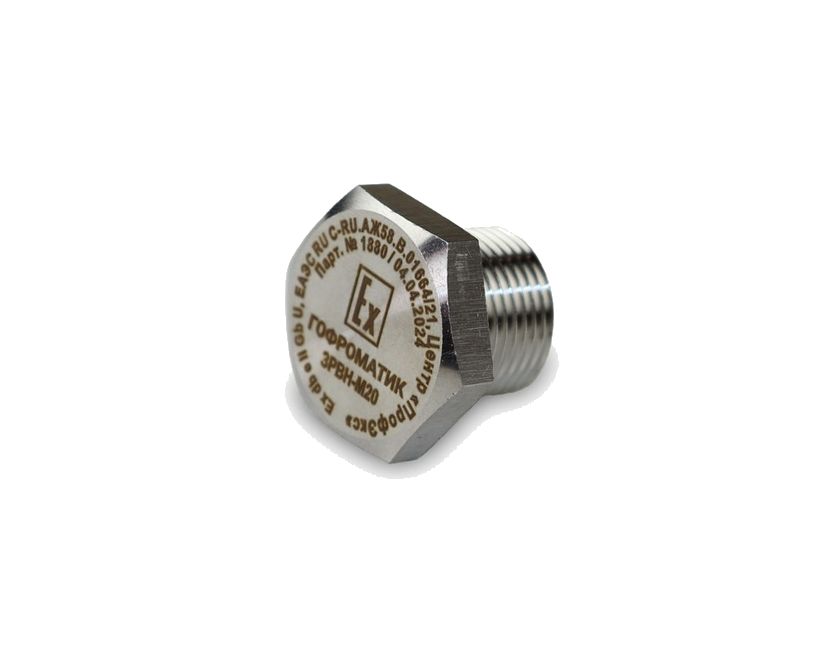

ЗРВН — заглушки, нержавеющая стальТе же резьбовые заглушки из нержавеющей стали. Три размера по страницам.
ЗРВН — заглушки, нержавеющая сталь
ЗРВН-G1¼резьба G1 1/4-B; L 21 мм; S 50 мм; артикул zeta30515
ЗРВН-М20резьба М20х1,5; L 15 мм; S 27 мм; естественный цвет; артикул zeta30501
ЗРВН-М32резьба М32х1,5; L 15 мм; S 40 мм; артикул zeta30509
Материалнержавеющая сталь
Маркировка взрывозащитыЕх db IIC Gb U / Ex еb IIC Gb U
Климатическое исполнение, температураУХЛ 1; от -60 до +150 °С

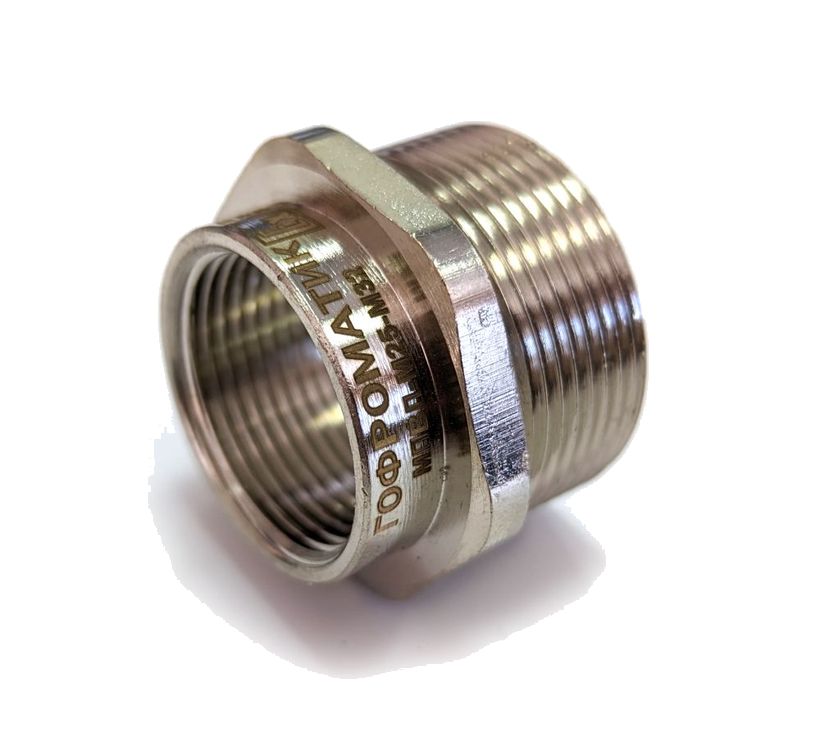

МПВЛ — переходные муфты, никелированная латуньПереходной элемент между кабельным вводом и оборудованием для соединения резьбы разного размера и типа. Три сочетания резьб.
МПВЛ — переходные муфты, никелированная латунь
МПВЛ-G1 1/4-К1 1/2внутренняя резьба G1 1/4-B, наружная K1 1/2; длины резьб Lp1 16 и Lp2 15 мм; общая длина L 36,5 мм; S 50 мм; артикул zeta30593
МПВЛ-G1/2-G3/8внутренняя G1/2-B, наружная G3/8-B; Lp1 16, Lp2 15 мм; L 35,5 мм; S 27 мм; артикул zeta30562
МПВЛ-М20-М16внутренняя М20х1,5, наружная М16х1,5; Lp1 16, Lp2 15 мм; L 33,5 мм; S 24 мм; артикул zeta30530
Материалникелированная латунь
Маркировка взрывозащитыЕх db IIC Gb U / Ex еb IIC Gb U
Климатическое исполнение, температураУХЛ 1; от -60 до +150 °С

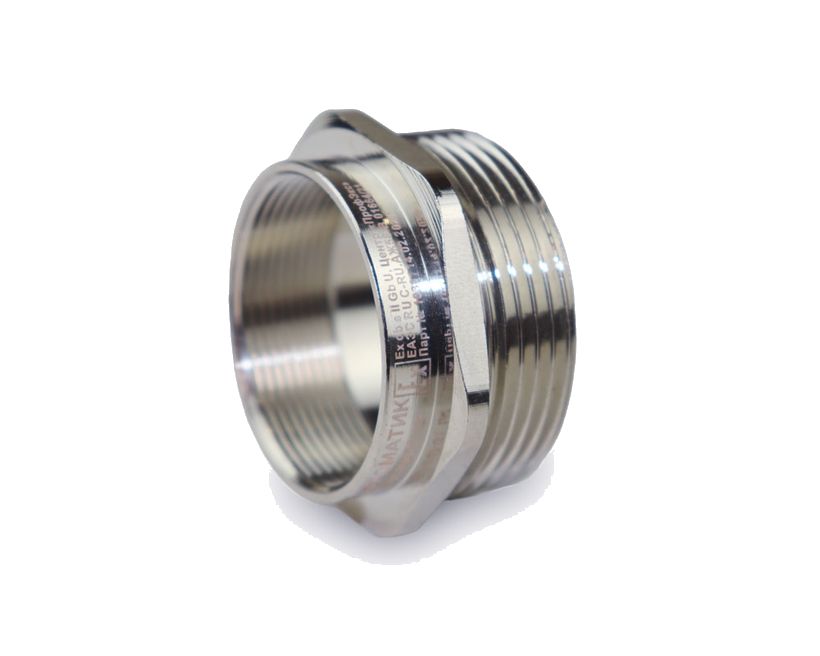

МПВН — переходные муфты, нержавеющая стальТе же переходные муфты из нержавеющей стали; длины резьб местами больше, чем у МПВЛ.
МПВН — переходные муфты, нержавеющая сталь
МПВН-G1 1/4-К1 1/2внутренняя резьба G1 1/4-B, наружная K1 1/2; Lp1 21, Lp2 20 мм; L 36,5 мм; S 50 мм; артикул zeta30663
МПВН-G1/2-G3/8внутренняя G1/2-B, наружная G3/8-B; Lp1 18, Lp2 15 мм; L 35,5 мм; S 27 мм; артикул zeta30632
МПВН-М20-М16внутренняя М20х1,5, наружная М16х1,5; Lp1 16, Lp2 15 мм; L 33,5 мм; S 24 мм; артикул zeta30600
Материалнержавеющая сталь
Маркировка взрывозащитыЕх db IIC Gb U / Ex еb IIC Gb U
Климатическое исполнение, температураУХЛ 1; от -60 до +150 °С

Как это работает и подключается

Монтаж

Примеры

Закрыть неиспользованное отверстие в Ex-корпусе

Заглушка ЗРВ герметизирует неиспользованное резьбовое отверстие и сохраняет уровень и вид взрывозащиты оборудования.

Переход с резьбы ввода на резьбу корпуса

Муфта МПВ ставится между кабельным вводом и оборудованием, если резьбы корпуса и ввода разного размера или типа.

Частые вопросы

Чем ЗРВЛ отличается от ЗРВН и МПВЛ от МПВН?

Материалом по страницам: ЗРВЛ и МПВЛ — никелированная латунь, ЗРВН и МПВН — нержавеющая сталь. Маркировка, температура и климатическое исполнение у всех одинаковы.

Какая маркировка взрывозащиты?

Ех db IIC Gb U / Ex еb IIC Gb U по ГОСТ 31610.0-2014.

Для каких сред?

Для электрооборудования II группы в местах с взрывоопасными газовыми средами, кроме подземных выработок шахт и их наземных строений.
