ZVON РА-10, РА-10-1.5т, -3т, -6т, -Бт — настенные пожарные речевые оповещатели

Настенные речевые оповещатели для линии 100 В: РА-10 с отводами 6-3-1,5 Вт и версии на 1.5, 3 и 6 Вт. РА-10Бт — на 6 Вт и 8 Ом без трансформатора. Корпус АВС-пластик, белый.

Модели семейства

ZVON РА-10Многоотводная модель, мощность выбирается клеммой.

Мощность	6-3-1,5 Вт
Напряжение линии	100 В
Звуковое давление	90-92 Дб
Вес нетто	0.605 кг

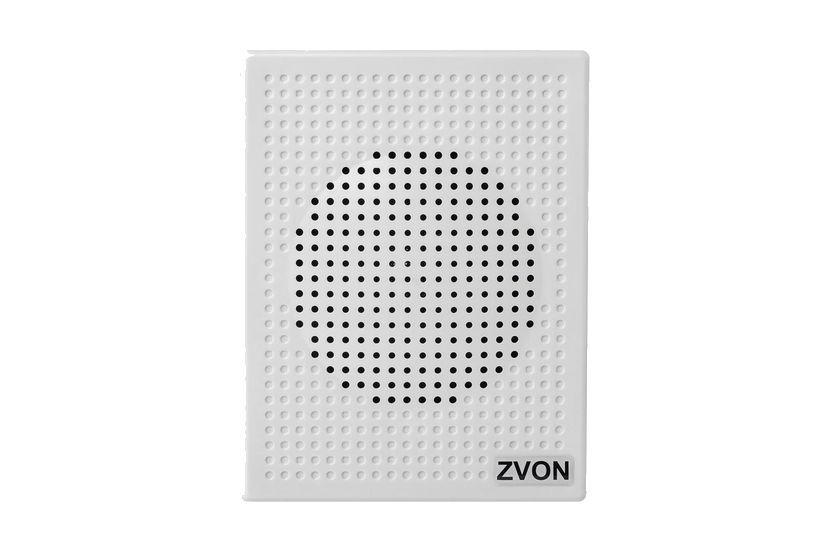

ZVON РА-10-1.5т1.5 Вт, 100 В.

Мощность	1.5 Вт
Напряжение линии	100 В
Звуковое давление	90 Дб
Вес нетто	0.605 кг

ZVON РА-10-3т3 Вт, 100 В.

Мощность	3 Вт
Напряжение линии	100 В
Звуковое давление	91 Дб
Вес нетто	0.605 кг

ZVON РА-10-6т6 Вт, 100 В.

Мощность	6 Вт
Напряжение линии	100 В
Звуковое давление	92 Дб
Вес нетто	0.605 кг

ZVON РА-10Бт6 Вт, низкоомный, без трансформатора.

Мощность	6 Вт
Сопротивление	8 Ом
Звуковое давление	92 Дб
Вес нетто	0.450 кг

Общие данныеДля всех моделей.

Частотный диапазон	90 - 16 кГц
Габариты	178 х 139 х 70 мм
Корпус	АВС пластик, белый

Как это работает и подключается

Подключение по маркировке на этикетке с обратной стороны корпуса. Модели с трансформатором подключаются к трансформаторному выходу усилителя; для увеличения мощности несколько оповещателей подключают параллельно.
Линия 100 В: оповещатели соединяют параллельно проводом ШВВП 2х0.75. Провод от оповещателя: синий — на клемму COM (или «0»), красный — на 100В; в зависимости от модели выбирается клемма 1.5Вт / 3Вт / 6 Вт. У проходного оповещателя входящий и выходящий провода соединяют по цветам: синий с синим, красный с красным.

Монтаж

Установить на стену, проверить комплектность и корпус (без механических повреждений), после подключения подать сигнал и прослушать звучание.
Суммарная мощность оповещателей не должна превышать 90% мощности усилителя.
Низкоомный вариант (8 Ом): суммарный импеданс должен укладываться в 8 Ом; последовательно или параллельно соединяют не более 2 громкоговорителей, больше — только последовательно-параллельно.

Примеры

Речевое оповещение о пожаре, ГО и ЧС

Паспорт называет назначение: речевое или звуковое оповещение людей о пожаре и другие сообщения ГО и ЧС.

Частые вопросы

Чем отличаются модели РА-10?

Мощностью (1.5, 3, 6 Вт или отводы 6-3-1,5 Вт) и звуковым давлением 90-92 Дб; РА-10Бт — низкоомный, без трансформатора, легче (0.450 кг).

Гарантия и срок службы?

Гарантийный срок эксплуатации 18 мес., срок службы 10 лет.

Нюансы и грабли

Не подключать оповещатель к линии, находящейся под напряжением.
«РА-10Бт» нельзя подключать к «зональным» выходам усилителей.
При установке в одном помещении двух и более оповещателей соблюдать полярность подключения.

Документация

ZVON — паспорт (siriuszvon.ru)
