ZVON УН-1060 и УН-1090 — настольные усилители 60 и 90 Вт с USB, Bluetooth и FM

Настольные трансляционные усилители 60 и 90 Вт со встроенными USB-плеером, Bluetooth и FM-радио, выходом на линию 100 В или 4-16 Ом, питанием 110-220 В или 24 В.

Настольные трансляционные усилители ZVON УН-1060 и УН-1090

Модели семейства

УН-106060 Вт.

Мощность	60 Вт
Габариты	250 х 220 х 65 мм
Вес с упаковкой / нетто	2 кг./1,92 кг.

УН-109090 Вт.

Мощность	90 Вт
Габариты	250 х 220 х 65 мм
Вес с упаковкой / нетто	2,25 кг./2,18 кг.

Общие данныеДля обеих моделей.

Микрофонный вход	1
Напряжение линии	100В/4 Ом-16 Ом
Питание усилителя	110-220В. / 24В.
Встроенная функция	USB, Bluetooth, FM радио
Корпус	металл, чёрный

Как это работает и подключается

Bluetooth: кнопкой режима выбрать «blue», на смартфоне найти «MP3A» — воспроизведение пойдёт через плеер усилителя.
FM: кнопкой режима выбрать «FM», «Воспроизвести / Пауза» запускает автонастройку — сохраняются 10 самых сильных частот как P01 - P10, переключение кнопками «Предыдущий» и «Далее».
Питание: сеть переменного тока 220В (разъём 17) и вход постоянного тока 24В (разъём 18).

Монтаж

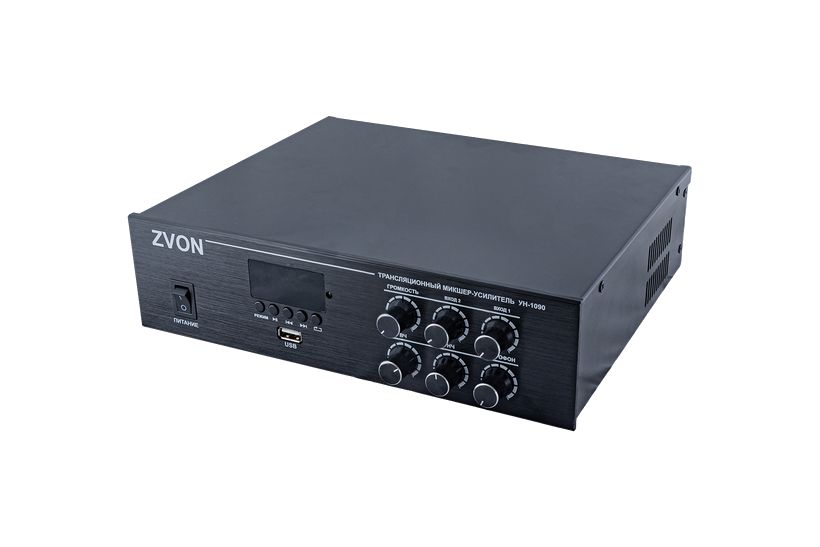

Спереди — дисплей, USB, кнопки режимов, регулятор внешнего источника и микрофона. Сзади — RCA выход и вход Aux, пружинные клеммы COM (у УН-1090 обозначена «-»), «4-16 Ом», «100В», клемма FM-антенны.
Для системы 100 В выход «100 В» — к плюсу первого громкоговорителя, дополнительные — параллельно; рекомендуется не более 90% выходной мощности усилителя.

Примеры

Музыка и объявления

Микрофон, USB, Bluetooth и радио на одну линию 100 В.

Частые вопросы

Чем отличаются УН-1060 и УН-1090?

Мощностью 60 и 90 Вт и массой; остальные данные в руководстве совпадают.

Нюансы и грабли

Не подключать выход громкоговорителей к клемме FM-антенны по ошибке.
Если Bluetooth не соединяется, проверить, что виден не более 1 устройства «MP3A», и громкость смартфона включена.

Документация

ZVON — руководство пользователя (siriuszvon.ru)
