AT-12/10-3, AT-12/20-3, AT-12/30-3 DIN — источники питания 12 В на DIN-рейку

Линейка источников стабилизированного питания 12 В для монтажа на DIN-рейку в щите, без резерва от АКБ, IP20.

Модели семейства

AT-12/10-3 DINИсточник питания 12 В на DIN-рейку, ток до 1,25 А.

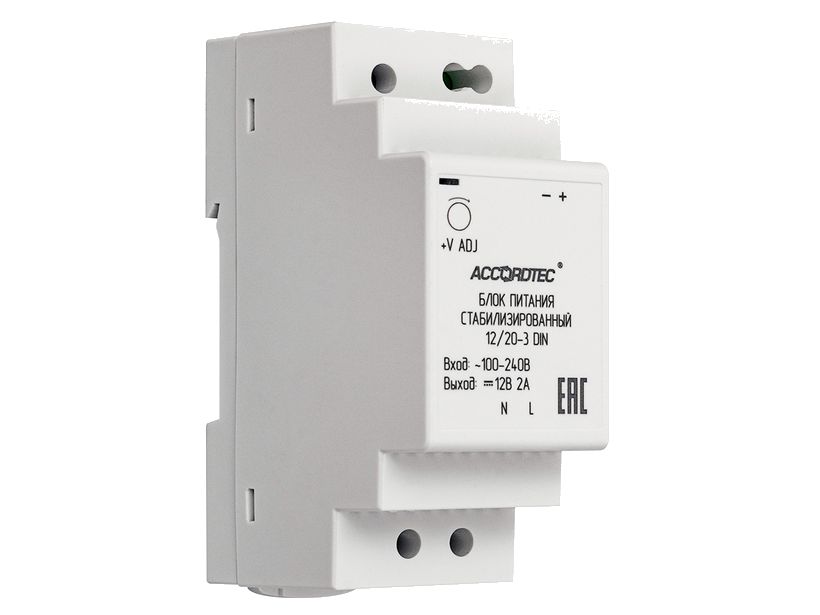

AT-12/20-3 DINИсточник питания 12 В на DIN-рейку, ток до 2 А.

Напряжение сети	100–240 В~, 47–63 Гц
Выходное напряжение	12 В (регулируется 10,8–13,8 В, подстройка 11–13 В)
Выходной ток	2 А
Выходная мощность	27,6 Вт
Габариты	90×35×58 мм
Вес	120 г

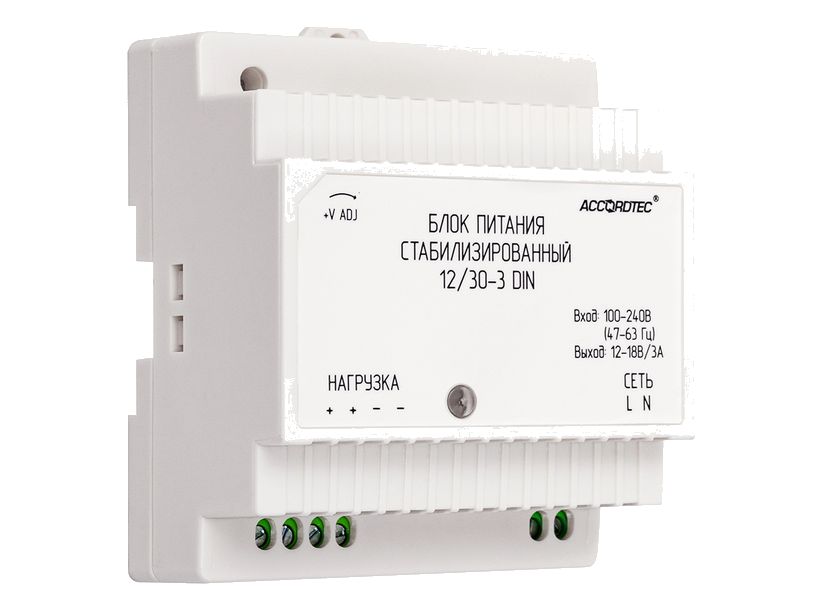

AT-12/30-3 DINИсточник питания 12 В на DIN-рейку, ток до 3 А.

Напряжение сети	100–240 В~, 47–63 Гц
Выходное напряжение	12–18 В, регулируется подстройкой 12–18 В
Выходной ток	3 А
Выходная мощность	54 Вт
Габариты	96×78×56 мм
Вес	206 г

Паспорта не описывают резерв от АКБ — только преобразование сетевого напряжения в стабилизированные 12 В.

Подключить кабель сетевого питания к клеммам, соблюдая фазировку; провод нагрузки — к клеммам «НАГРУЗКА».
Для замены плавкой вставки снять верхнюю крышку.
Монтаж/ремонт — только при отключённом сетевом напряжении ~220 В; эксплуатация — только в закрытых помещениях.
Регулировка выходного напряжения — потенциометром на верхней части корпуса.

Щит слаботочки

Три модели на DIN-рейку 1,25/2/3 А под разную нагрузку одного щита.

Можно ли поставить рядом на одну DIN-рейку?

Да, паспорт описывает все три модели как исполнения одной линейки для DIN-рейки.

Запрещается закрывать вентиляционные отверстия и использовать несоответствующие предохранители или перемычки.
У AT-12/30-3 DIN диапазон регулировки выхода шире (12–18 В) — не путать с 10-3/20-3, где регулировка около 11–13,8 В.
