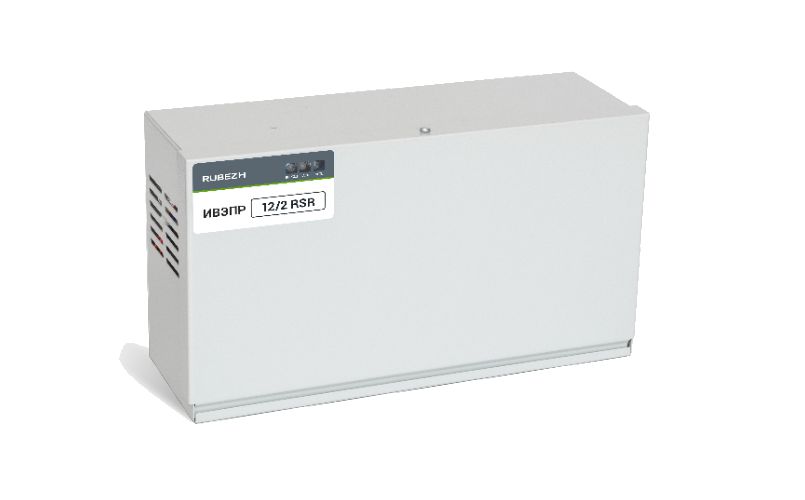

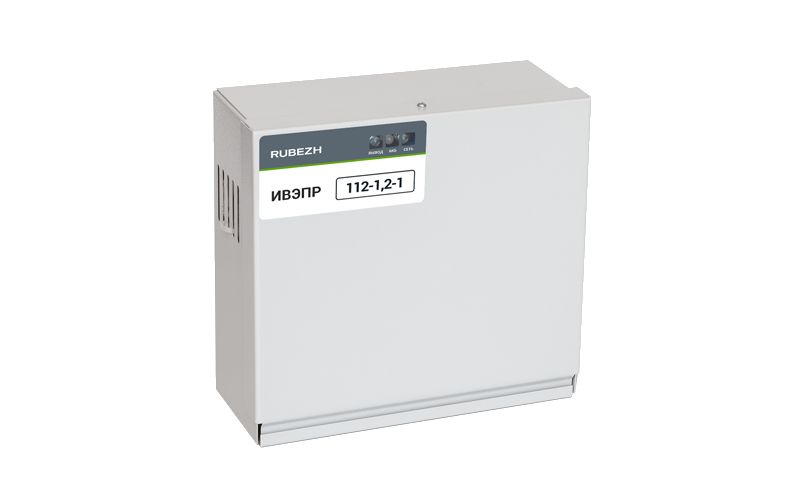

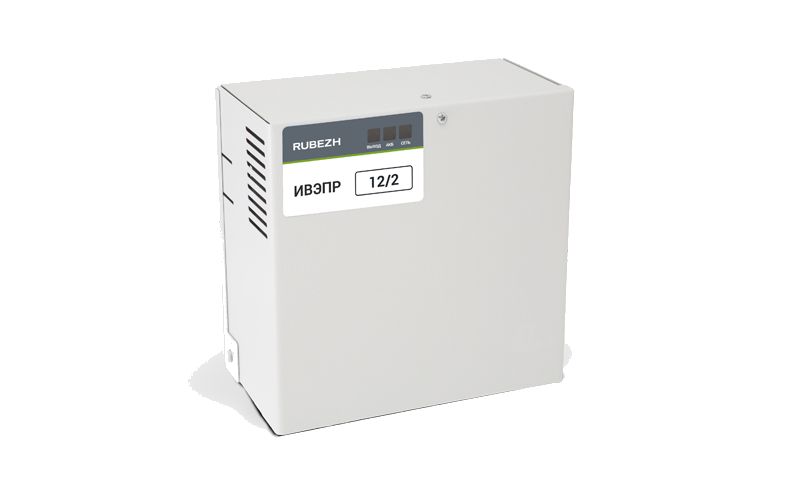

ИВЭПР и РИП

У системы два совершенно разных режима

Система живёт в дежурном режиме почти всё время: приборы и извещатели тихо потребляют немного. Но в тревоге включаются сирены, табло и лампы — и ток вырастает в разы. Планировать питание по дежурному режиму бессмысленно: отказ случится ровно в тот момент, когда система нужна.

Ток складывается из трёх кучек

Считают по-простому: приборы, извещатели и исполнительные устройства. Первые две кучки почти не меняются, третья — сирены и оповещатели — и создаёт пиковую нагрузку. Данные по каждому устройству берут из его паспорта, там обычно указаны оба тока: дежурный и в тревоге.

Источник выбирают по длительному току, а не по максимальному

У источника питания два тока — номинальный и максимальный, и путать их опасно. Например, у РИП-24 исп.01 (РИП-24-3/7М4) номинальный ток — 3 А: столько он отдаёт постоянно. Максимальный — 4 А, но кратковременно: до 2 минут, с перерывом не меньше часа, при наличии сети и подключённых батареях. При длительной работе с током выше номинального заряд батареи прекращается и она начинает разряжаться даже при наличии сети. Если ваша тревожная нагрузка выше номинального тока, источник уже выбран неправильно.

И частая ошибка чтения названия: «7» в «3/7» — не ток, а ёмкость батареи, 7 А·ч.

Источник: руководство по эксплуатации РИП-24 исп.01 (РИП-24-3/7М4), АЦДР.436534.002-01 РЭп, Изм. 2 от 16.09.2025, табл. 1 пп. 1.2.3 и 1.2.6 с примечанием (стр. 4–5), п. 2.2.4 (стр. 7). Проверено 02.10.2026.

Как выглядит перегрузка

Симптом узнаваемый: источник уходит в защиту и начинает циклически перезапускаться — включился, нагрузка потянула, отключился, попробовал снова. Система при этом ведёт себя мистически: приборы то появляются, то пропадают. Ищут обычно обрыв или плохой контакт, а дело в арифметике.

Запас закладывают сразу

Разумный запас — четверть от расчётного тока, и не «чтобы было», а потому что система обрастает: добавят пару извещателей, поставят ещё одно табло, кто-то подключит к свободным клеммам то, чего в проекте не было. Источник, выбранный впритык, гарантированно окажется перегружен через год.

До прибора доезжает меньше, чем вышло из источника

Провод имеет сопротивление, и на нём теряется часть напряжения. Чем длиннее линия, тем больше потеря; чем тоньше провод и больше ток — тем сильнее. Результат: на источнике всё в норме, а на дальнем приборе напряжение уже ниже допустимого, и он ведёт себя странно именно в тревоге, когда ток максимальный.

Мерить надо под нагрузкой, а не в покое

Классическая ошибка диагностики: замерили напряжение на дальнем приборе в дежурном режиме — «норма», успокоились. А просадка появляется только когда включаются сирены. Правильная проверка — измерение на самой дальней точке в момент включённой тревоги.

12 или 24 вольта — не вкусовщина

При одной и той же мощности 24 В означает вдвое меньший ток. На том же проводе напряжение при этом падает вдвое меньше, а мощность, которая уходит в нагрев провода, — вчетверо. Поэтому на объектах с длинными линиями берут 24 В, а 12 В остаётся для компактных систем. Смешивать напряжения в одной системе можно, но тогда у каждого потребителя свой источник, а если приборы связаны линией связи — их потенциалы выравнивают так, как сказано в руководстве производителя. Подробно — в курсе «Линия связи между приборами (RS-485)», карточка 7.
