AccordTec · источники стабилизированного питания для DIN-рейки
AT-12/15 DIN, AT-12/30 DIN — источники питания 12 В на DIN-рейку
Источники стабилизированного питания 12 В для монтажа на DIN-рейку, без резерва от АКБ, для помещений.
Модели семейства
AT-12/15 DINТок до 1,5 А.
| Напряжение сети | 110–250 В~, 47–63 Гц |
| Выходное напряжение | 12,6 В (регулируется 11,5–14 В ±5%) |
| Номинальный ток | 1,5 А |
| Максимальный ток | 2,0 А |
| Габариты | 78×95×65 мм |
| Масса | не более 0,3 кг |

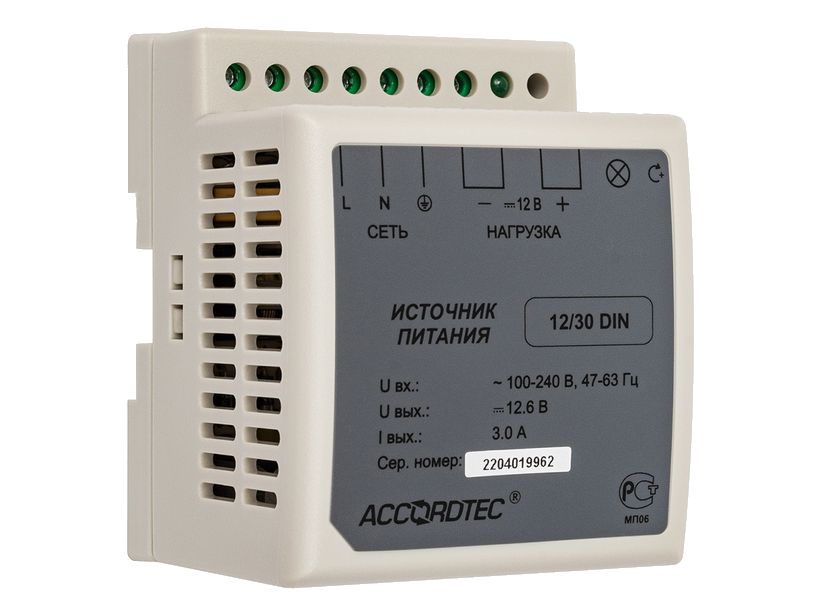

AT-12/30 DINТок до 3,0 А.
| Номинальный ток | 3,0 А |
| Максимальный ток | 3,5 А |
| Габариты | 78×95×65 мм |
| Масса | не более 0,4 кг |
Как это работает и подключается
- Регулировка выходного напряжения — подстроечным резистором.
Монтаж
- Подключить кабель сетевого питания к клеммам (L, N, земля), соблюдая фазировку.
- Провод питания аппаратуры — к клеммам «НАГРУЗКА», соблюдая полярность.
- Для замены плавкой вставки снять верхнюю крышку; эксплуатация — только в помещениях.
Примеры
Щит слаботочки
Две модели на DIN-рейку 1,5/3 А одного корпуса.
Частые вопросы
Чем отличаются от AT-12/10-3 DIN?
Другой корпус (78×95×65 мм у 15/30 DIN) и другой диапазон регулировки выхода (11,5–14 В).
Нюансы и грабли
- Не путать с линейкой AT-12/…-3 DIN — та же степень защиты, но другой корпус и другие токи (отдельная карточка).
Документация
- AccordTec — Паспорт AT-12/15 DIN, AT-12/30 DIN
