AccordTec · источники стабилизированного питания
AT-12/10 «Квант», AT-12/25 «Квант» — источники питания 12 В
Источники стабилизированного питания 12 В для видеонаблюдения, связи и СКУД, без резерва от АКБ, IP20.
Модели семейства
AT-12/10 «Квант»Ток нагрузки до 1,0 А.
| Напряжение сети | 110–250 В~, 50±1 Гц |
| Выходное напряжение | 12,0 В (регулируется 11–13,5 В ±5%) |
| Номинальный ток | 1,0 А |
| Максимальный ток | 1,3 А |
| Степень защиты | IP20 |
| Габариты | 100×38×26 мм |

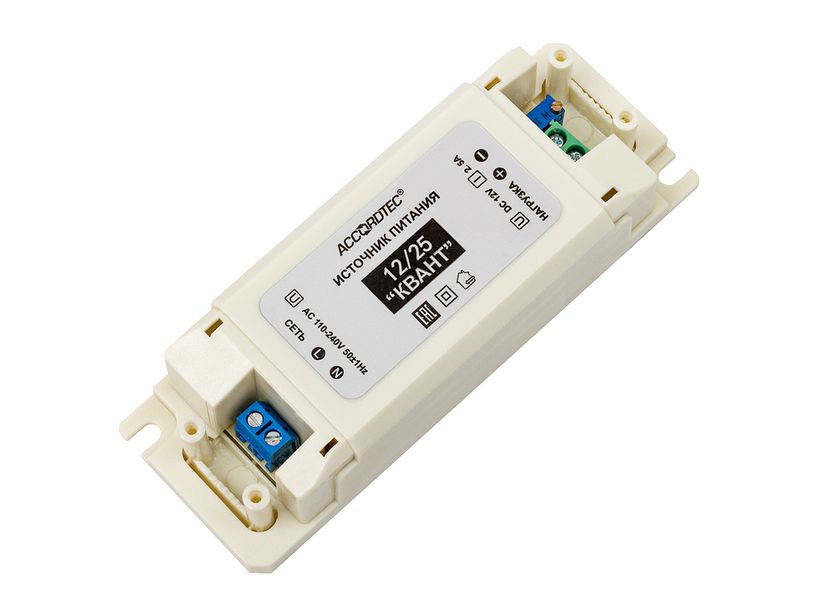

AT-12/25 «Квант»Ток нагрузки до 2,5 А.
| Напряжение сети | 110–250 В~, 50±1 Гц |
| Выходное напряжение | 12,0 В (регулируется 11–13,5 В ±5%) |
| Номинальный ток | 2,5 А |
| Максимальный ток | 2,9 А |
| Степень защиты | IP20 |
| Габариты | 120×42×27 мм |
Как это работает и подключается
- Регулировка выходного напряжения — подстроечным резистором после снятия боковых крышек.
Монтаж
- Снять боковые крышки, подключить к клеммам «СЕТЬ» сетевой кабель (в комплект не входит).
- Измерить напряжение на клеммах «НАГРУЗКА» и отрегулировать при необходимости резистором.
- Отключить блок от сети перед подключением нагрузки к клеммам «НАГРУЗКА», соблюдая полярность.
- Устанавливается вертикально на стене, в местах без доступа посторонних.
Примеры
Питание камеры или считывателя
Паспорт указывает применение для видеонаблюдения, связи и контроля доступа.
Частые вопросы
В чём разница между 10 и 25 «Квант»?
В токе нагрузки (1,0 А против 2,5 А) и габаритах корпуса (100×38×26 мм против 120×42×27 мм).
Нюансы и грабли
- Сетевой кабель не входит в комплект поставки — заказывается отдельно.
Документация
- AccordTec — Паспорт AT-12/10 «Квант», AT-12/25 «Квант»
