AccordTec · источники бесперебойного питания компактные
ББП-30 БК, ББП-50 БК — компактные блоки бесперебойного питания 12 В
Компактные блоки бесперебойного питания 12 В в металлическом корпусе (БК) со световой индикацией сети и нагрузки.
Модели семейства
ББП-30 БКНоминальный ток 3 А.
| Напряжение сети | 110–250 В, 47–53 Гц |
| Выходное напряжение (сеть) | 12,6 В (регулируется 11,7–14,7 В ±5%) |
| Выходное напряжение (АКБ) | не более 13,7 В |
| Номинальный ток нагрузки | 3,0 А |
| Максимальный ток (30 сек) | 3,6 А |
| Ток заряда АКБ | не более 1 А |
| Отключение при разряде АКБ | 10,3 В |
| Мощность от сети | не более 55 В·А |
| Габариты | 129×92×38 мм |

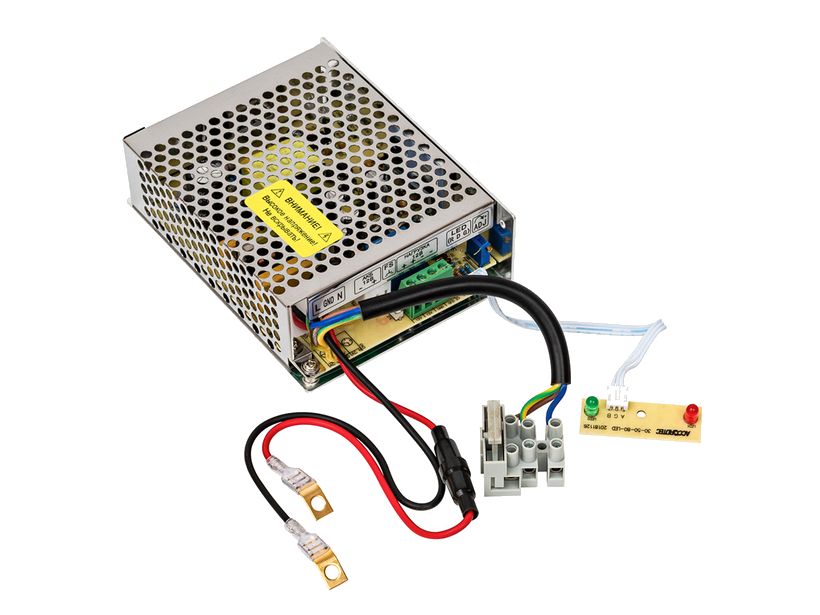

ББП-50 БКНоминальный ток 5 А, тот же корпус.
| Номинальный ток нагрузки | 5,0 А |
| Максимальный ток (30 сек) | 6,0 А |
| Мощность от сети | не более 85 В·А |
| Габариты | 129×92×38 мм |
Как это работает и подключается
- Индикаторы «СЕТЬ» (красный) и «НАГРУЗКА» (зелёный) на плате светодиодной индикации.
Монтаж
- АКБ (герметичная необслуживаемая 12 В, рекомендуемая ёмкость до 18 А·ч) не входит в комплект.
- Подключить АКБ к клеммам с учётом полярности; отрегулировать напряжение подстроечным резистором при необходимости.
- Крышка пломбируется монтажной организацией после монтажа.
Примеры
Компактный узел с резервом
Металлический корпус БК меньше, чем у Исп.1/Исп.2 той же линейки.
Частые вопросы
Чем БК отличается от Исп.1/Исп.2?
Меньшим и более компактным корпусом (129×92×38 мм); электрическая схема и защиты по паспорту такие же.
Нюансы и грабли
- ББП-30 БК и ББП-50 БК имеют одинаковый корпус (129×92×38 мм) — отличие только в номинальном токе и мощности от сети.
Документация
- AccordTec — Паспорт ББП-30 БК, ББП-30 (Исп.1), ББП-30 (Исп.2), ББП-50 БК, ББП-50 (Исп.1), ББП-50 (Исп.2), ББП-80 БК, ББП-80 (Исп.1)
