ББП-60 (Исп.1), ББП-40 (Исп.1) — блоки бесперебойного питания 12 В
Блоки бесперебойного питания 12 В с зарядкой встраиваемой АКБ (не входит в комплект); тот же паспорт, что у ББП-40/60 (Исп.2), но другой корпус.
Модели семейства
ББП-60 (Исп.1)Номинальный ток 6 А.
| Напряжение сети | 110–250 В, 50–60 Гц |
| Выходное напряжение (сеть) | 12,6 В (регулируется 11,7–14,7 В ±5%) |
| Выходное напряжение (АКБ) | не более 13,7 В |
| Номинальный ток нагрузки | 6,0 А |
| Максимальный ток нагрузки | 6,5 А |
| Предохранитель АКБ | 8,0 А |
| Рекомендуемая ёмкость АКБ | 7 А·ч |
| Степень защиты | IP20 |
| Габариты | 168×195×83 мм |

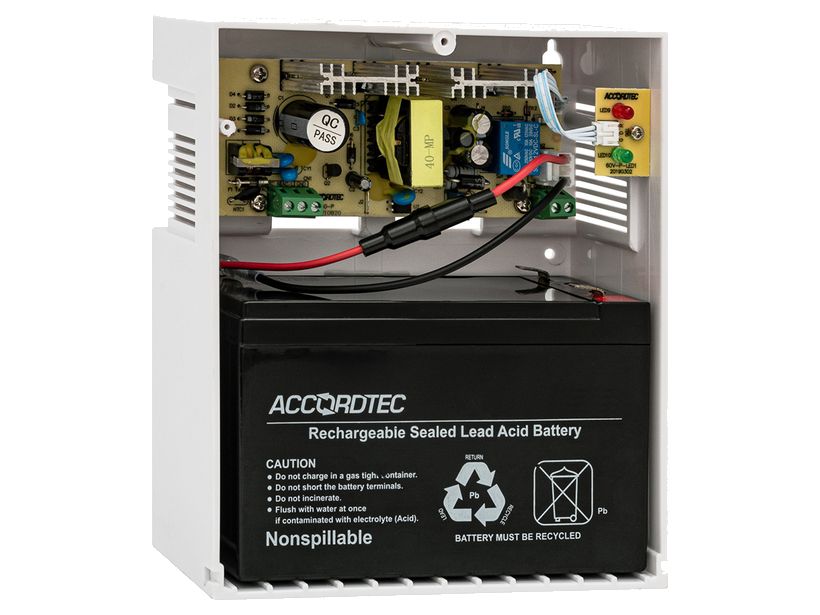

ББП-40 (Исп.1)Номинальный ток 4 А, тот же корпус.
| Номинальный ток нагрузки | 4,0 А |
| Максимальный ток нагрузки | 4,5 А |
| Предохранитель АКБ | 5,0 А |
| Габариты | 168×195×83 мм |
Как это работает и подключается
- Автоматический переход на АКБ без задержки; защитное отключение АКБ от нагрузки при снижении напряжения на клеммах АКБ ниже 10,5 В.
Монтаж
- АКБ (кислотная необслуживаемая 12 В, рекомендуется 7 А·ч) не входит в комплект.
- Крепление вертикально на стене, расстояние от пола до нижней стенки — не менее 200 мм.
- Крышка пломбируется монтажной организацией после монтажа с оформлением акта об установке.
Примеры
Объект среднего размера с резервом
Корпус 168×195×83 мм — среднее исполнение линейки между БК и Исп.2.
Частые вопросы
Это тот же паспорт, что у Исп.2?
Да, один паспорт описывает ББП-40/60 во всех исполнениях (базовое, Исп.1, Исп.2, БК) — отличаются корпусом.
Нюансы и грабли
- Тот же паспорт описывает ещё Исп.2 (283×298×78 мм) и БК (130×55×40 мм) — не путать корпуса при заказе.
Документация
- AccordTec — Паспорт ББП-40, ББП-40 (Исп.1), ББП-40 (Исп.2), ББП-40 БК, ББП-60, ББП-60 (Исп.1), ББП-60 (Исп.2), ББП-60 БК
