ББП-40 (Исп.2), ББП-60 (Исп.2) — блоки бесперебойного питания 12 В
Блоки бесперебойного питания 12 В с зарядкой встраиваемой АКБ (не входит в комплект), для ОПС, видеонаблюдения, связи и СКУД.
Модели семейства
ББП-40 (Исп.2)Номинальный ток 4 А.
| Напряжение сети | 110–250 В, 50–60 Гц |
| Выходное напряжение (сеть) | 12,6 В (регулируется 11,7–14,7 В ±5%) |
| Выходное напряжение (АКБ) | не более 13,7 В |
| Номинальный ток нагрузки | 4,0 А |
| Максимальный ток нагрузки | 4,5 А |
| Ток заряда АКБ | до 1,0 А |
| Предохранитель АКБ | 5,0 А |
| Рекомендуемая ёмкость АКБ | 7 А·ч |
| Степень защиты | IP20 |
| Габариты | 283×298×78 мм |

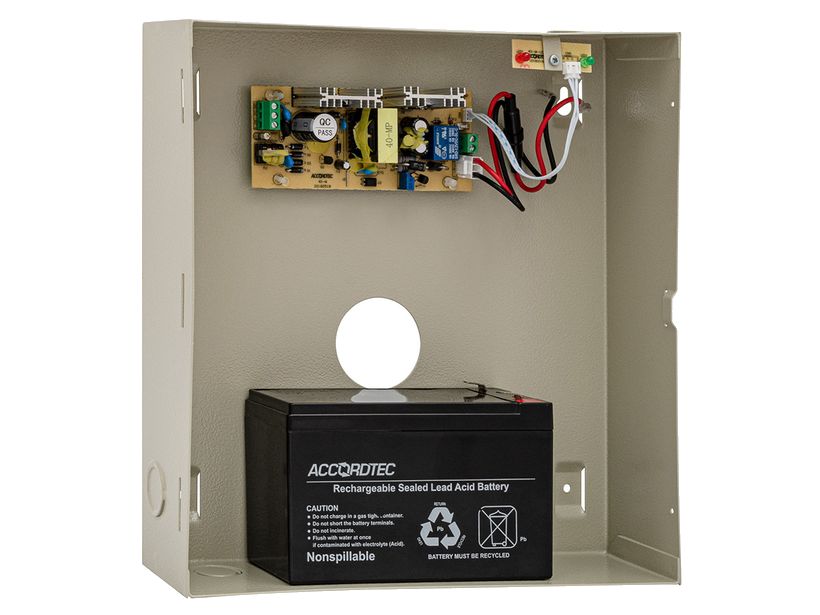

ББП-60 (Исп.2)Номинальный ток 6 А.
| Номинальный ток нагрузки | 6,0 А |
| Максимальный ток нагрузки | 6,5 А |
| Предохранитель АКБ | 8,0 А |
| Рекомендуемая ёмкость АКБ | 7 А·ч |
| Габариты | 283×298×78 мм |
Как это работает и подключается
- Левый индикатор «СЕТЬ» (красный), правый «НАГРУЗКА» (зелёный); автоматический переход на АКБ без задержки.
Монтаж
- АКБ (кислотная необслуживаемая 12 В, рекомендуется 7 А·ч) не входит в комплект.
- Крепление вертикально на стене, расстояние от пола до нижней стенки — не менее 200 мм.
- Крышка пломбируется монтажной организацией после монтажа.
- Запрещается транспортировать блок с установленной АКБ.
Примеры
Крупный объект с резервом
Корпус 283×298×78 мм рассчитан на встроенную АКБ и увеличенный ток нагрузки.
Частые вопросы
В чём разница между Исп.1 и Исп.2?
В размере корпуса: Исп.1 — 168×195×83 мм, Исп.2 — 283×298×78 мм; ток нагрузки при этом одинаковый для одной модели (40 или 60).
Нюансы и грабли
- ББП-40 и ББП-60 в исполнении «Исп.2» — самый крупный корпус линейки (283×298×78 мм); есть ещё «Исп.1» (168×195×83 мм) и БК (компактный, 130×55×40 мм) — другие карточки.
Документация
- AccordTec — Паспорт ББП-40, ББП-40 (Исп.1), ББП-40 (Исп.2), ББП-40 БК, ББП-60, ББП-60 (Исп.1), ББП-60 (Исп.2), ББП-60 БК
