AccordTec · источники бесперебойного питания с защитой каналов
ББП-40 V.4, ББП-60 v.8 — блоки бесперебойного питания с индивидуальной защитой каналов
Блоки бесперебойного питания 12 В с индивидуальной защитой по току на каждом выходном канале (4 или 8 каналов) и индикацией перегрузки.
Модели семейства
ББП-40 V.44 канала, суммарный ток до 4 А.
| Напряжение сети | 110–250 В, 50±1 Гц |
| Выходное напряжение (сеть) | 12,6 В (регулируется 11,7–14,7 В) |
| Выходное напряжение (АКБ) | не более 13,7 В |
| Число каналов | 4 |
| Максимальный ток суммарно | 4,0 А |
| Максимальный ток канала | 1 А |
| Предохранитель АКБ | 2,0 А |
| Рекомендуемая ёмкость АКБ | 7 А·ч |
| Габариты | 232×167×77 мм |

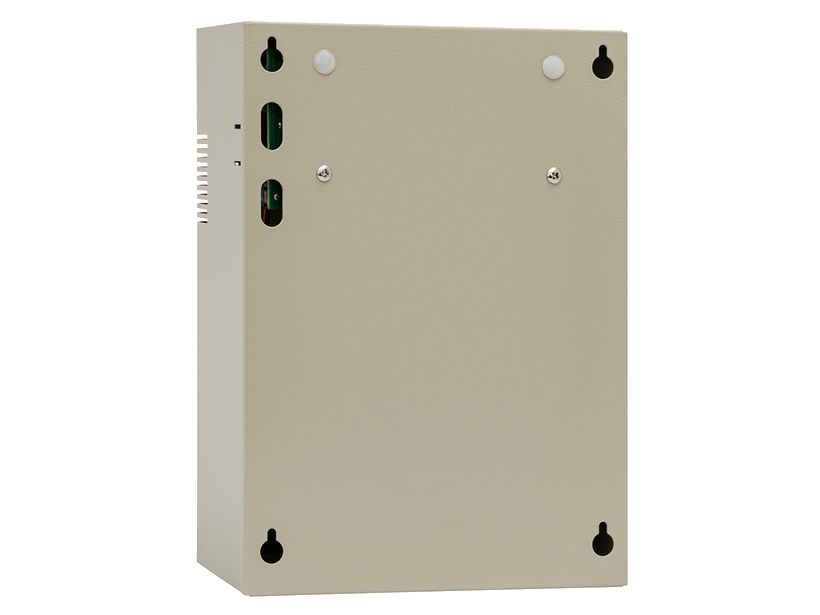

ББП-60 v.88 каналов, суммарный ток до 6 А.
| Число каналов | 8 |
| Максимальный ток суммарно | 6,0 А |
| Максимальный ток канала | 0,75 А |
| Предохранитель АКБ | 3,0 А |
| Габариты | 232×167×77 мм |
Как это работает и подключается
- Индикаторы «1»–«4» (у ББП-40 V.4) или «1»–«8» (у ББП-60 v.8) — красные, горят при перегрузке соответствующего канала.
- Допускается объединение выходов для увеличения тока нагрузки канала — подробнее в инструкции на CCTV-8.
Монтаж
- АКБ (кислотная необслуживаемая 12 В, рекомендуется 7 А·ч) не входит в комплект.
- Кабели нагрузки подключаются к клеммам «Канал 1»–«Канал 4» (ББП-40 V.4) или «Канал 1»–«Канал 8» (ББП-60 v.8).
- Крепление вертикально на стене; крышка пломбируется монтажной организацией после монтажа.
Примеры
Несколько камер от одного блока
Каждый из 4/8 каналов защищён самовосстанавливающимся предохранителем с индикатором перегрузки.
Частые вопросы
Можно ли увеличить ток одного канала?
Да, паспорт допускает объединение выходов — подробности в инструкции на защитно-коммутационное устройство CCTV-8.
Нюансы и грабли
- Не путать с ББП-60 v.8 (Исп.1) — тот же набор каналов, но другой корпус (168×195×83 мм) — отдельная карточка.
Документация
- AccordTec — Паспорт ББП-40 V.4, ББП-40 V.4 (Исп.1), ББП-60 V.8, ББП-60 V.8 (Исп.1)
