ББП-40 V.4 (Исп.1), ББП-60 v.8 (Исп.1) — блоки бесперебойного питания с защитой каналов
Тот же набор защищённых каналов (4 или 8), что у ББП-40 V.4/ББП-60 v.8, но в другом корпусе (Исп.1).
Модели семейства
ББП-40 V.4 (Исп.1)4 канала, суммарный ток до 4 А.
| Напряжение сети | 110–250 В, 50±1 Гц |
| Выходное напряжение (сеть) | 12,6 В (регулируется 11,7–14,7 В) |
| Число каналов | 4 |
| Максимальный ток суммарно | 4,0 А |
| Максимальный ток канала | 1 А |
| Предохранитель АКБ | 2,0 А |
| Рекомендуемая ёмкость АКБ | 7 А·ч |
| Габариты | 168×195×83 мм |

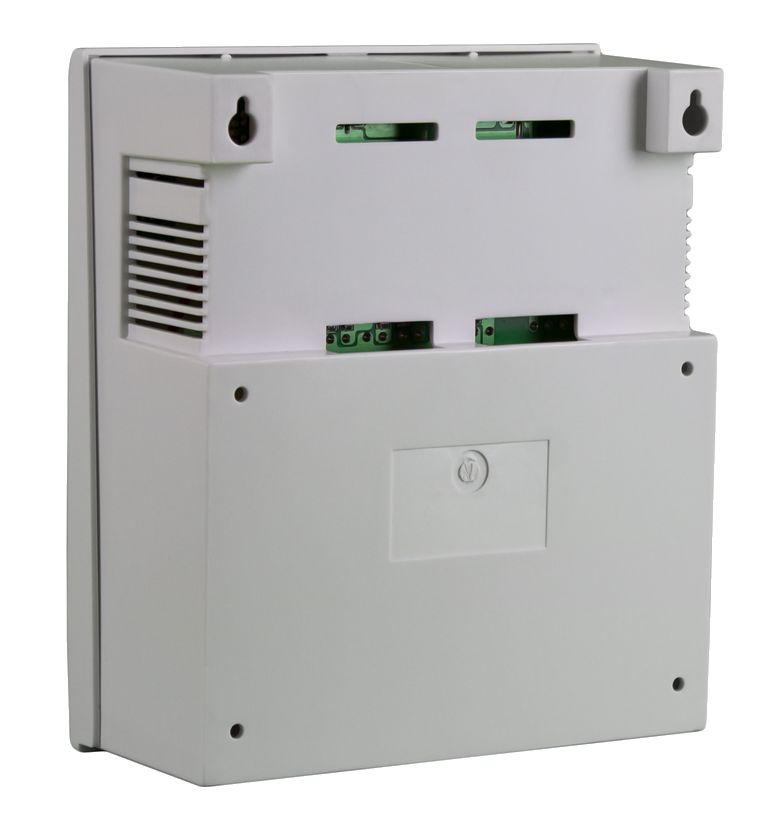

ББП-60 v.8 (Исп.1)8 каналов, суммарный ток до 6 А.
| Число каналов | 8 |
| Максимальный ток суммарно | 6,0 А |
| Максимальный ток канала | 0,75 А |
| Предохранитель АКБ | 3,0 А |
| Габариты | 168×195×83 мм |
Как это работает и подключается
- Индикаторы «1»–«4»/«1»–«8» сигнализируют перегрузку канала красным цветом.
Монтаж
- АКБ (кислотная необслуживаемая 12 В, рекомендуется 7 А·ч) не входит в комплект.
- Кабели нагрузки — к клеммам «Канал 1»…«Канал 4» или «Канал 1»…«Канал 8».
- Крышка пломбируется монтажной организацией после монтажа с оформлением акта.
Примеры
Несколько камер, компактный монтаж
Корпус 168×195×83 мм при том же наборе защищённых каналов, что у базового V.4/v.8.
Частые вопросы
Чем отличается от базового v.8?
Только корпусом (168×195×83 мм вместо 232×167×77 мм); электрические характеристики те же.
Нюансы и грабли
- Не путать с базовым ББП-40 V.4/ББП-60 v.8 — тот же паспорт, но корпус меньше (168×195×83 мм против 232×167×77 мм).
Документация
- AccordTec — Паспорт ББП-40 V.4, ББП-40 V.4 (Исп.1), ББП-60 V.8, ББП-60 V.8 (Исп.1)
