AN-S5P4-65 / AN-S9P8-96 / AN-S9P8-135 — компактные коммутаторы с PoE на 5 и 9 портов

5- и 9-портовые коммутаторы Fast Ethernet (10/100) с 4 или 8 каналами PoE (IEEE 802.3af/at) и внешним блоком питания. Бюджет PoE от 65 до 135 Вт в зависимости от модели.

Модели семейства

AN-S5P4-655-портовый коммутатор, 4 канала PoE.

Порты	5 × RJ-45 10/100TX, из них 4 с PoE
Бюджет PoE	65 Вт
Внешний БП	вход 100–240В 50/60Гц, выход 48В/1,35А
Размеры	130×86×29 мм

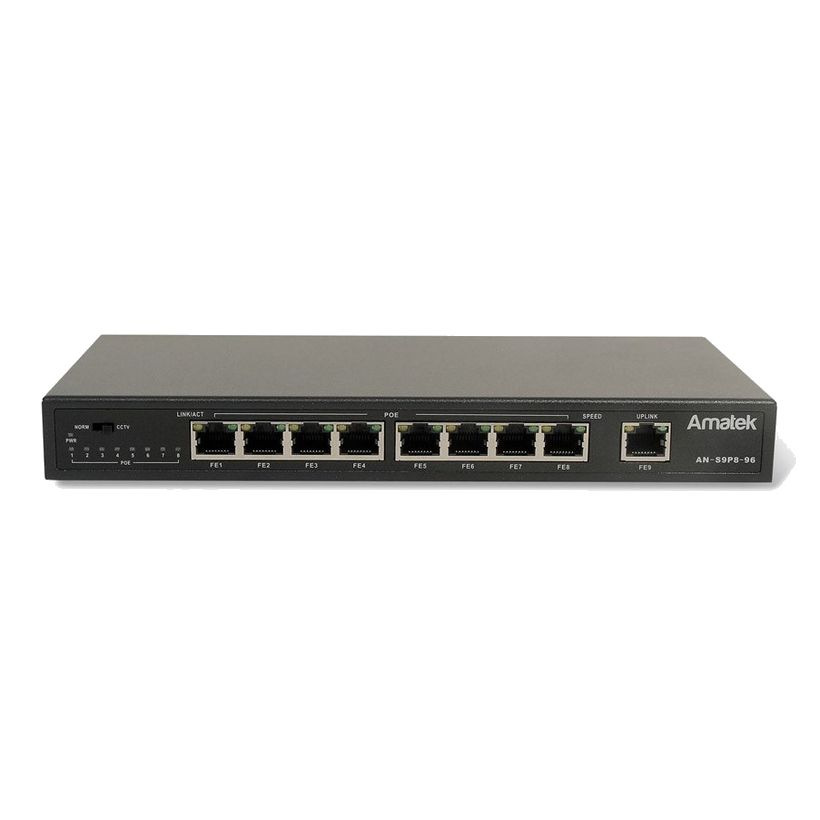

AN-S9P8-969-портовый коммутатор, 8 каналов PoE, бюджет 96 Вт.

Порты	9 × RJ-45 10/100TX, из них 8 с PoE
Бюджет PoE	96 Вт
Внешний БП	вход 100–240В 50/60Гц, выход 48В/2,8А
Размеры	216×86×29 мм

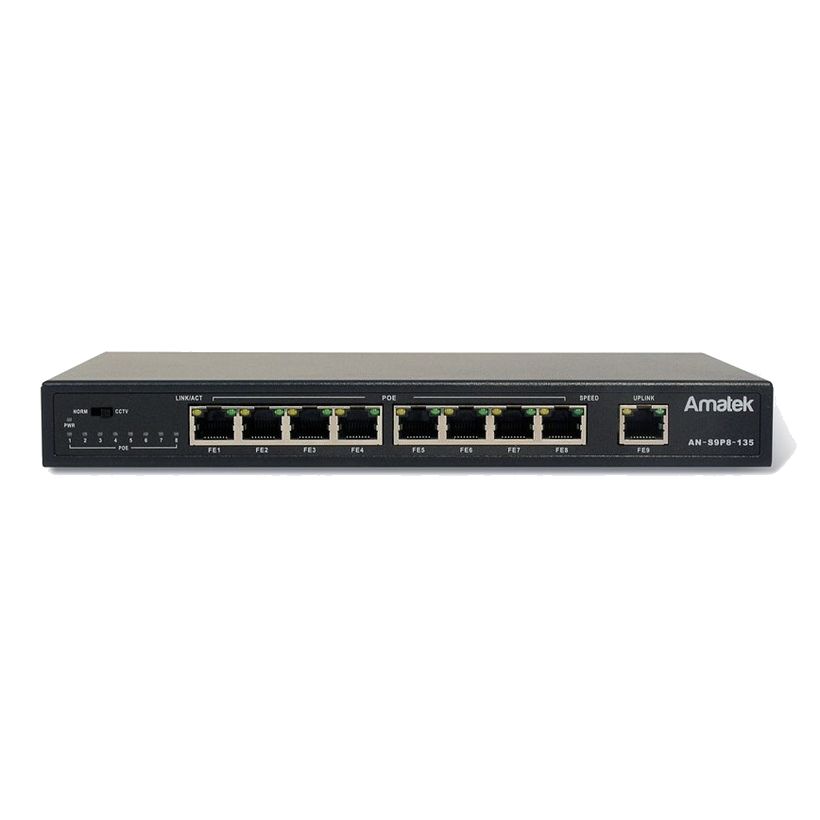

AN-S9P8-1359-портовый коммутатор, 8 каналов PoE, увеличенный бюджет 135 Вт.

Порты	9 × RJ-45 10/100TX, из них 8 с PoE
Бюджет PoE	135 Вт
Внешний БП	вход 100–240В 50/60Гц, выход 48В/2,8А
Размеры	216×86×29 мм

Как это работает и подключается

Общие для линейки стандарты: IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3x Flow Control, 802.3af/at PoE.
PoE распиновка одинаковая на всех моделях: V+ на контактах 3, 6, V- на контактах 1, 2 разъёма RJ-45.
MAC-таблица: в таблице технических характеристик РЭ — 1K адресов, во вводном тексте того же РЭ — «8к-таблица» (расхождение внутри документа, см. pits); производительность коммутации 2G; кабель — UTP Cat.5e (до 100 м) либо STP EIA/TIA-568 100 Ом (до 100 м).

Монтаж

Питание — только от внешнего блока питания из комплекта: вход 100–240В 50/60Гц, выход 48В (1,35А для 4-канальной модели, 2,8А для 8-канальных).
Встроенный малошумящий вентилятор — не перекрывать вентиляцию корпуса при монтаже в шкаф или на стену.
Рабочий диапазон — 0…+45 °C, влажность 10–90%; при подборе места установки учитывать эти пределы.
Использовать только штатный кабель витой пары Cat.5e — производитель отдельно указывает нестандартные и неправильно обжатые пары кабеля как источник сетевых проблем.

Примеры

Малая точка видеонаблюдения

AN-S5P4-65 — 4 PoE-порта под 4 IP-камеры с общим бюджетом 65 Вт.

Точка на 8 камер с запасом мощности

AN-S9P8-135 даёт 135 Вт на 8 PoE-портов — больше запас на камеры с подогревом/PTZ, чем у AN-S9P8-96 (96 Вт).

Частые вопросы

Чем отличаются AN-S9P8-96 и AN-S9P8-135?

Только бюджетом PoE: 96 Вт против 135 Вт при одинаковых 8 портах PoE и внешнем БП 48В/2,8А.

Какой кабель питания у этих коммутаторов?

Внешний блок питания: вход 100–240В 50/60Гц, выход 48В — 1,35А для 4-канальной модели, 2,8А для 8-канальных.

Сколько портов поддерживают PoE у AN-S5P4-65?

4 из 5 портов, бюджет PoE — 65 Вт.

Нюансы и грабли

Бюджет PoE различается даже у одинаковых 8-портовых моделей: AN-S9P8-96 — 96 Вт, AN-S9P8-135 — 135 Вт; при подборе под PTZ-камеры или подогрев нужно смотреть точное обозначение модели, а не только число портов.
В РЭ есть расхождение между разделами: вводный текст руководства упоминает «8к-таблицу» MAC-адресов, а таблица технических характеристик того же документа — 1K. Расхождение большое: скорее всего, реальная ёмкость таблицы ближе к значению из таблицы характеристик (1K) — вводный текст похож на общее маркетинговое описание; для крупных сегментов сети ориентироваться на меньшее значение.
Сертификат — FCC класса B (для домашнего/офисного применения), в отличие от старшей многопортовой модели линейки AN-S26P24-400, сертифицированной по классу A.

Документация

Amatek — Инструкция, Коммутатор AN-S5P4-65 (общая для AN-S5P4-65/AN-S9P8-96/AN-S9P8-135)
