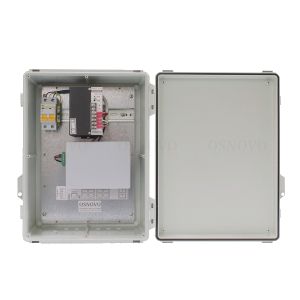

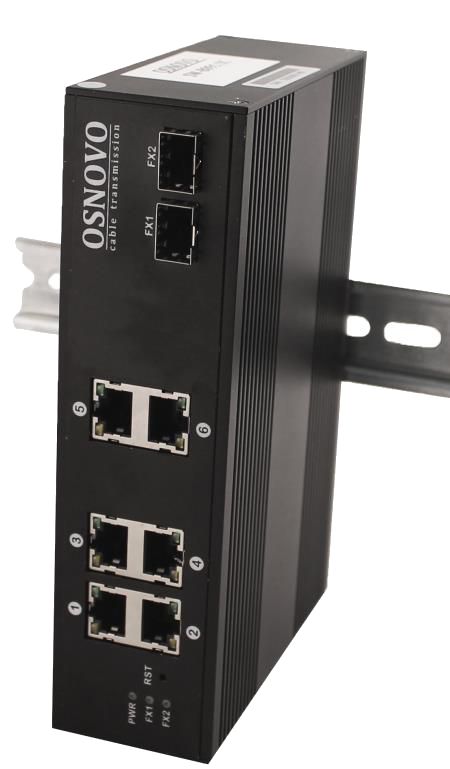

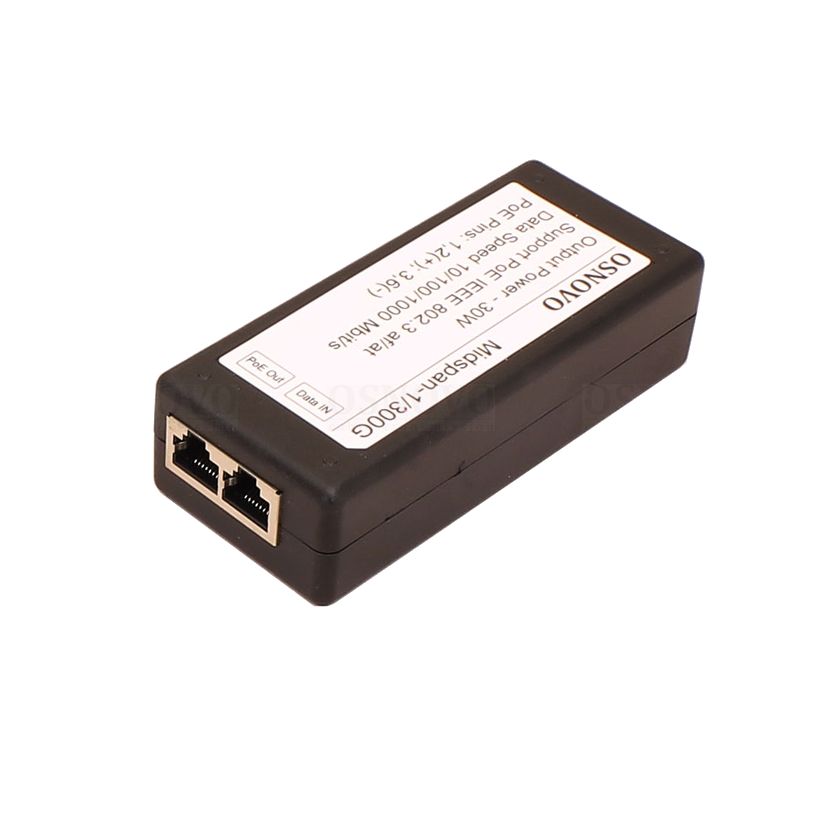

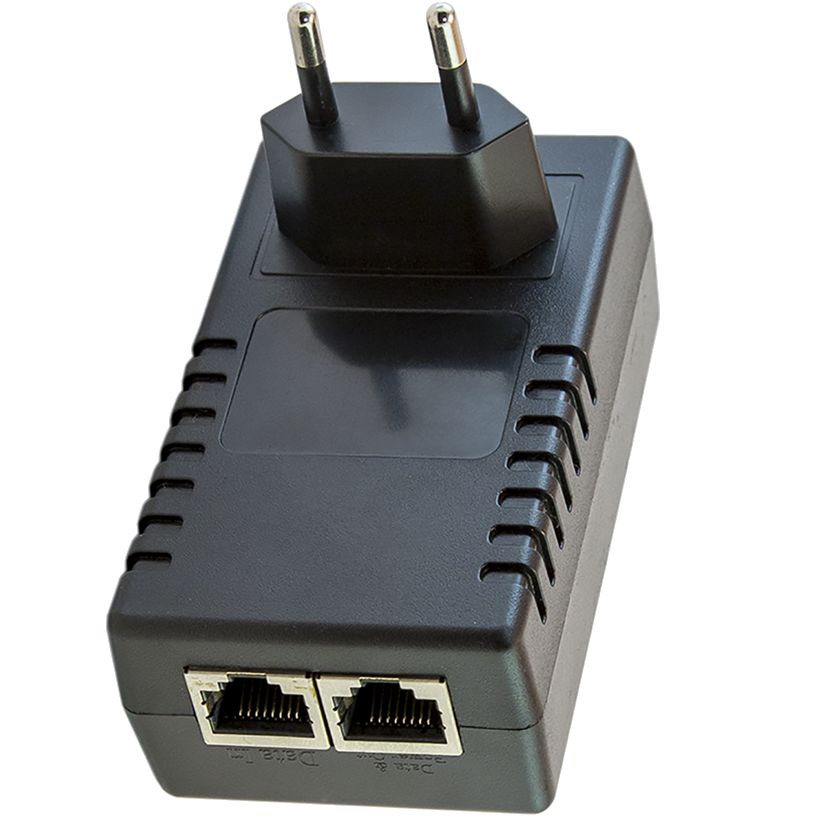

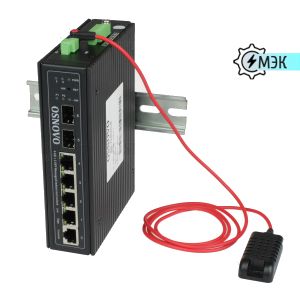

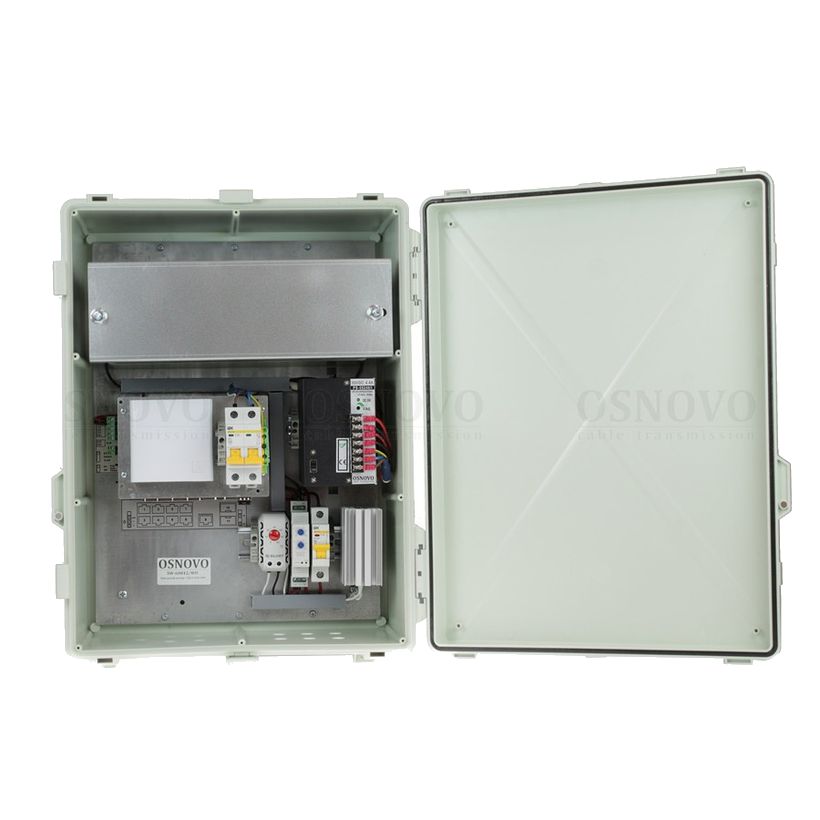

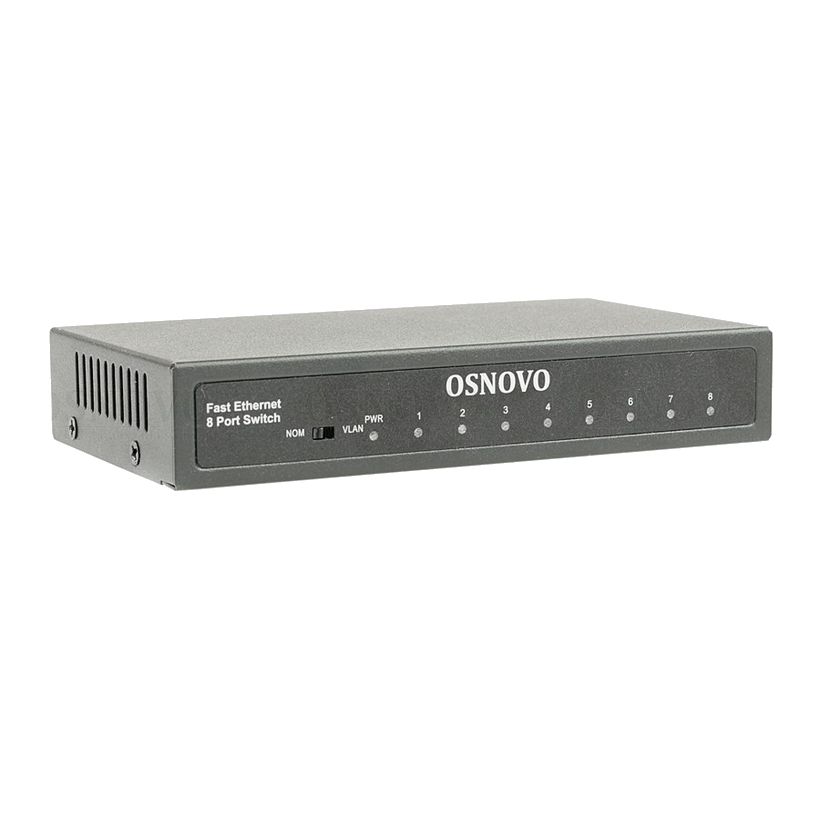

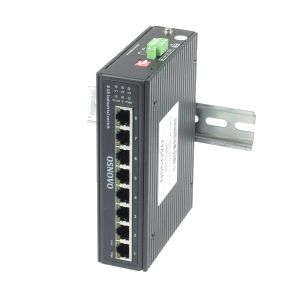

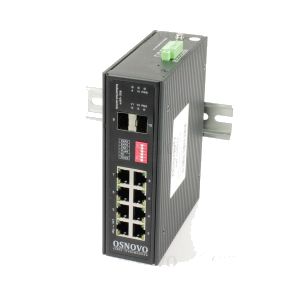

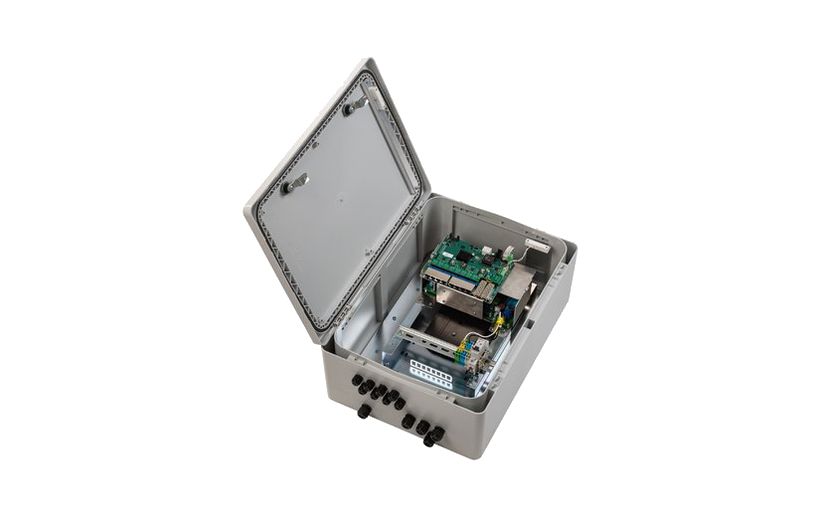

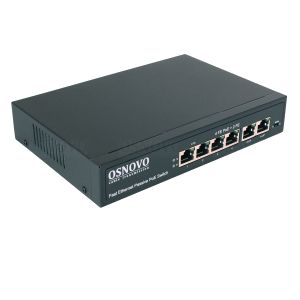

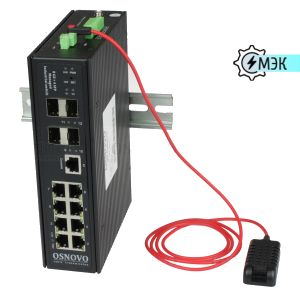

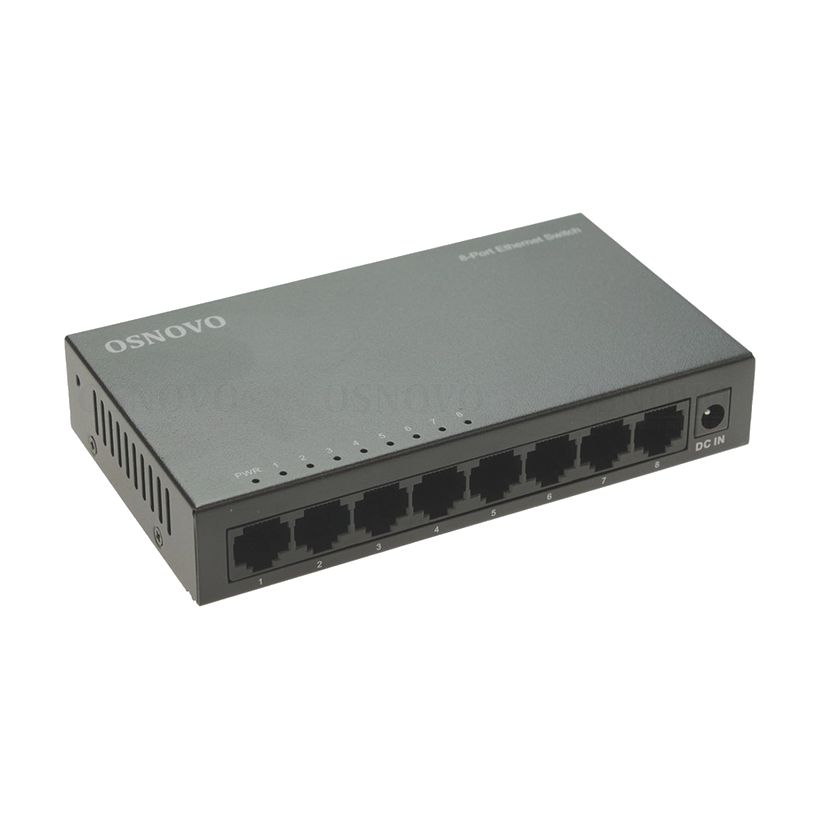

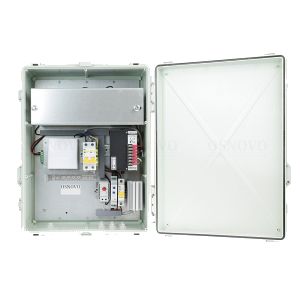

4-портовые PoE-удлинители IP09PHK / IP09CPHKSC&T · 2 моделиCN-PoE24/G — PoE-конвертер 48В→24ВOSNOVO · 1 модельMidspan-1/P1 — PoE-инжектор/сплиттерOSNOVO · 1 модельOS-331(SW-60812/I) — уличный PoE-коммутаторOSNOVO · 1 модельOSNOVO E-PoE/1OSNOVO · 2 моделиOSNOVO E-PoE/1AOSNOVO · 1 модельOSNOVO E-PoE/1G(90W), 2G(90W)OSNOVO · 2 моделиOSNOVO E-PoE/1W, 1GW, 2W, 2GWOSNOVO · 4 моделиOSNOVO Midspan-1/151OSNOVO · 1 модельOSNOVO Midspan-1/300G, 300GAOSNOVO · 2 моделиOSNOVO Midspan-1/650GAOSNOVO · 1 модельOSNOVO Midspan-8/P, 12/POSNOVO · 2 моделиOSNOVO SW-5D-1, SW-5D-1(60W)OSNOVO · 2 моделиOSNOVO SW-8FOSNOVO · 1 модельOSNOVO SW-7028OSNOVO · 1 модельOSNOVO SW-7042OSNOVO · 1 модельOSNOVO SW-8030/D, SW-8030/D(90W)OSNOVO · 2 моделиOSNOVO SW-8050/DOSNOVO · 1 модельOSNOVO SW-10800/SW-70800OSNOVO · 2 моделиOSNOVO SW-20600/DOSNOVO · 1 модельOSNOVO SW-20820(120W)OSNOVO · 1 модельOSNOVO SW-70802/IL — промышленный, 8×GE + 2×SFPOSNOVO · 1 модельOSNOVO SW-70802/ILS — промышленный с климат-контролемOSNOVO · 1 модельOSNOVO SW-70802/L2 — L2+ для стойки, дальность 250 мOSNOVO · 1 модельOSNOVO SW-70804/IL — промышленный, 8×GE + 4×SFPOSNOVO · 1 модельOSNOVO SW-70804/ILS — промышленный, 12 портовOSNOVO · 1 модельPoE++ коммутатор MikroTik CRS320-8P-8B-4S+RMMikroTik · 1 модельPoE-12-I — инжектор питания EthernetТахион · 1 модельPoE-21-I — инжектор питания EthernetТахион · 1 модельPoE-инжектор IG3 (60 Вт)Optimus · 1 модельPoE-инжектор IP05IESC&T · 1 модельPoE-инжектор PV-POE01GB (1 Гбит/с, 30 Вт)PV-Link · 1 модельPoE-инжектор ST-4801 POESpace Technology · 1 модельPoE-инжектор STL-01PBeward · 1 модельPoE-инжектор STL-11HPLBeward · 1 модельPoE-инжектор STL-11XPBeward · 1 модельPoE-инжекторы Zyxel PoE12-30W/60W/90WZyxel · 3 моделиPoE-коммутатор BAS-IP SH-20BAS-IP · 3 моделиPoE-коммутатор GS1005HPZyxel · 1 модельPoE-коммутатор GS1008HPZyxel · 1 модельPoE-коммутатор IP-К04Тромбон · 1 модельPoE-коммутатор KN-SW802SFP/M2KENO · 1 модельPoE-коммутатор MikroTik CRS112-8P-4S-INMikroTik · 1 модельPoE-коммутатор MikroTik CRS328-24P-4S+RMMikroTik · 1 модельPoE-коммутатор MikroTik CRS418-8P-8G-2S+RMMikroTik · 1 модельPoE-коммутатор PV-POE24G2S1 (24 PoE)PV-Link · 1 модельPoE-коммутатор ST-6HP4Beward · 1 модельPoE-коммутатор ST-801HPBeward · 1 модельPoE-коммутатор ST-811HPBeward · 1 модельPoE-коммутатор ST-820HPBeward · 1 модельPoE-коммутатор ST-1620HPBeward · 1 модельPoE-коммутатор ST-02402HPBeward · 1 модельPoE-коммутатор ST-2420HPBeward · 1 модельPoE-коммутатор ST-SSpace Technology · 12 моделейPoE-коммутатор STW-1622HPBeward · 2 моделиPoE-коммутатор SW-20600(80W)OSNOVO · 1 модельPoE-коммутатор SW-21000(120W)OSNOVO · 1 модельPoE-коммутатор с АКБ IP-K24-АКБТромбон · 1 модельPoE-коммутаторы F-SW-EM206POE-VM / EM606POE-VMIFLOW · 8 моделейPoE-коммутаторы GS1200-5HP v2 / 8HP v2Zyxel · 2 моделиPoE-коммутаторы GS1350 для видеонаблюденияZyxel · 4 моделиPoE-коммутаторы KN-SW402/802/1602/2402 PoE+AIKENO · 4 моделиPoE-коммутаторы PV-MGPOE16S4 / 24S4 (L2+)PV-Link · 2 моделиPoE-коммутаторы PV-POE04F2WD / 08F2WDPV-Link · 2 моделиPoE-коммутаторы U1E-4F/2F, U1E-8F/2F (12-24V)Optimus · 2 моделиPoE-коммутаторы U1I на 4-8 портовOptimus · 5 моделейPoE-коммутаторы U1I на 16-24 портаOptimus · 4 моделиPoE-коммутаторы-удлинители U1EEOptimus · 2 моделиPoE-сплиттер IP05SESC&T · 1 модельPoE-сплиттер PV-POE01MS (12 В, 1 А)PV-Link · 1 модельPoE-сплиттер SM1 (12B)Optimus · 1 модельPoE-сплиттер STS-01HPBeward · 1 модельPoE-сплиттер STS-01PBeward · 1 модельPoE-сплиттер для микрофона MX-230STELBERRY · 1 модельPoE-сплиттер для микрофонов MX-225STELBERRY · 2 моделиPoE-сплиттеры ST-1201M, ST-1202MSpace Technology · 2 моделиPoE-удлинитель PV-POE02FE (+200 м)PV-Link · 1 модельPPK-11 — пассивный PoE инжектор+сплиттерOSNOVO · 2 моделиQTECH QSW-6410-52F — коммутаторQTECH · 1 модельSmart L2 коммутаторы GS1900Zyxel · 9 моделейSmart L2 коммутаторы GS1915Zyxel · 4 моделиSmart L2 коммутаторы GS1920v2Zyxel · 5 моделейSmart L2+ коммутаторы GS1915v2Zyxel · 9 моделейSW-24G4X-L3ST — управляемый L3-коммутатор 24GE+4SFP+OSNOVO · 1 модельSW-48G4X-L3ST — управляемый L3, 48×GE + 4×10GOSNOVO · 1 модельSW-8030/WD — уличный PoE-коммутатор/удлинительOSNOVO · 1 модельSW-20600/A(80W) — PoE-коммутатор FE 6 портовOSNOVO · 1 модельSW-21000/A(120W) — PoE-коммутатор FE 10 портовOSNOVO · 1 модельSW-40501/IC — промышленный FE PoE-коммутаторOSNOVO · 1 модельSW-60802/IC — промышленный PoE 240 Вт, 2×GE SFPOSNOVO · 1 модельSW-60812/I — промышленный PoE 60 Вт (802.3bt)OSNOVO · 1 модельSW-60812/W — уличный IP66 с оптическим кроссомOSNOVO · 1 модельSW-60812/WU — уличный PoE-коммутатор IP66OSNOVO · 1 модельSW-70402/ILS — управляемый L2+, датчик климатаOSNOVO · 1 модельSW-70500-I — промышленный, 5×GEOSNOVO · 1 модельSW-70800-I — промышленный, 8×GEOSNOVO · 1 модельSW-70802/I — промышленный, 8×GE + 2 SFPOSNOVO · 1 модельSW-80402-I(port60W, 240W)OSNOVO · 1 модельSW-80402-IL(port 90W,360W)OSNOVO · 1 модельSW-80402/ILOSNOVO · 1 модельSW-80402/ILS(port 90W,180W)OSNOVO · 1 модельWeb-Smart PoE-коммутаторы PV-link (4-24 PoE)PV-Link · 4 моделиБескорпусной коммутатор SW-80800/IC-POSNOVO · 1 модельВеб-коммутаторы GS1100 PlusZyxel · 4 моделиВеб-коммутаторы GS1200-5 / GS1200-8Zyxel · 2 моделиВеб-коммутаторы GS1200v3Zyxel · 5 моделейВзрывозащищённые коммутаторы TFortis PSW-ExTFortis · 3 моделиВсепогодный узел коммутации ВУКТахион · 10 моделейВсепогодный узел коммутации ВУК ВБТахион · 3 моделиВсепогодный узел коммутации ВУКП (полиэстер)Тахион · 4 моделиГигабитные коммутаторы F-SW-EU616/624/624OEIFLOW · 3 моделиГигабитный коммутатор IP-К04-DТромбон · 1 модельГигабитный коммутатор IP-К08-DТромбон · 1 модельИнжектор PoE PoE-24-IТахион · 1 модельИнжектор PoE PoE-34-I (снят с производства)Тахион · 1 модельКоммутатор Cross 24/FCEvidence · 1 модельКоммутатор D-Link DGS-1210/MED-Link · 13 моделейКоммутатор DES-1228/ME на 24 портаD-Link · 1 модельКоммутатор DGS-1100-10/ME на 8+2 портовD-Link · 1 модельКоммутатор DGS-1210-28MP/52MPPD-Link · 2 моделиКоммутатор DIS-200G-12PS/12PSWD-Link · 1 модельКоммутатор DMS-1100-10TS/10TPD-Link · 2 моделиКоммутатор DS-S0106-MP / DS-S0110-MPHiWatch · 2 моделиКоммутатор DS-S504GP / DS-S504P (В)HiWatch · 2 моделиКоммутатор DS-S604PHiWatch · 1 модельКоммутатор DS-S908P (B)HiWatch · 1 модельКоммутатор DS-S2624GP / DS-S2624P (B)HiWatch · 2 моделиКоммутатор Ethernet LPA-EVA-CCLUIS-LPA · 1 модельКоммутатор Extreme Summit X430Extreme Networks · 2 моделиКоммутатор IP-К8-АКБ/ЛТромбон · 2 моделиКоммутатор MikroTik CRS106-1C-5SMikroTik · 1 модельКоммутатор MikroTik CRS304-4XG-INMikroTik · 1 модельКоммутатор MikroTik CRS309-1G-8S+INMikroTik · 1 модельКоммутатор MikroTik CRS310-8G+2S+INMikroTik · 1 модельКоммутатор MikroTik CRS312-4C+8XG-RMMikroTik · 1 модельКоммутатор MikroTik CRS317-1G-16S+RMMikroTik · 1 модельКоммутатор MikroTik CRS504-4XQ-INMikroTik · 1 модельКоммутатор MikroTik CSS318-16G-2S+INMikroTik · 1 модельКоммутатор MikroTik CSS326-24G-2S+RMMikroTik · 1 модельКоммутатор MikroTik CSS610MikroTik · 2 моделиКоммутатор MikroTik netPowerMikroTik · 2 моделиКоммутатор MikroTik RB260GSMikroTik · 2 моделиКоммутатор PoE Amatek AN-S26P24-400Amatek · 1 модельКоммутатор PoE SKAT PoE v.2Бастион · 2 моделиКоммутатор QSW-2100-12TQTECH · 1 модельКоммутатор QSW-6200QTECH · 3 моделиКоммутатор QTECH QSW-5100-28FQQTECH · 1 модельКоммутатор Sonar SNSO-0208 (PoE, DIN)Рубеж · 1 модельКоммутатор Sonar SNSO-7208 (19'' RACK)Рубеж · 1 модельКоммутатор STW-028Beward · 1 модельКоммутатор SW-8GOSNOVO · 1 модельКоммутатор SWT-1 (управляемый, PoE)HiWatch · 4 моделиКоммутатор TP-Link TL-SG3210XHP-M2TP-Link · 1 модельКоммутатор TP-Link TL-SG3428MPTP-Link · 1 модельКоммутатор сетевой Sonar SNA-800/1600Рубеж · 2 моделиКоммутаторы Cross HPoE (II) / 10G PlusEvidence · 5 моделейКоммутаторы D-Link DES-1210/MED-Link · 3 моделиКоммутаторы D-Link DGS-1100 V2D-Link · 5 моделейКоммутаторы D-Link DMS-1250D-Link · 4 моделиКоммутаторы D-Link DSS-200G MP/MPPD-Link · 4 моделиКоммутаторы DS-S1008 / DS-S1816HiWatch · 4 моделиКоммутаторы GS1100-S (с DIP-переключателем)Zyxel · 4 моделиКоммутаторы GS2220 с PoE+ и режимом AVZyxel · 6 моделейКоммутаторы MikroTik CRS326MikroTik · 3 моделиКоммутаторы MikroTik CRS354 (48 портов)MikroTik · 2 моделиКоммутаторы PoE Amatek AN-S5P4 / AN-S9P8Amatek · 3 моделиКоммутаторы QTECH QSW-3410QTECH · 2 моделиКоммутаторы TFortis PSW-2G+/2G6F+/2G8F+TFortis · 3 моделиКоммутаторы TFortis PSW…Box в уличном шкафуTFortis · 4 моделиКоммутаторы TFortis PSW…UPS-Box со встроенным ИБПTFortis · 4 моделиКоммутаторы TFortis SWU-16/16TTFortis · 2 моделиКоммутаторы Zyxel XGS1935Zyxel · 4 моделиКоммутаторы Zyxel XGS2220Zyxel · 6 моделейКоммутаторы Zyxel XGS4600Zyxel · 3 моделиКоммутаторы агрегации QTECH QSW-4420QTECH · 2 моделиКоммутаторы доступа QSW-6900 (32H/56F/56LF)QTECH · 3 моделиКоммутаторы доступа QTECH QSW-3750-LQTECH · 2 моделиКоммутаторы Тромбон IP-K08/K16/K24/K48Тромбон · 4 моделиКомплект передачи питания PT-01Optimus · 1 модельМини-коммутаторы GS-105B v5 / GS-108B v5Zyxel · 2 моделиМультигигабитный коммутатор Zyxel XGS1010-12Zyxel · 1 модельМультигигабитный коммутатор Zyxel XGS1210-12Zyxel · 1 модельМультигигабитный коммутатор Zyxel XGS1250-12Zyxel · 1 модельНеуправляемые PoE-коммутаторы F-SW-EU205/206/209IFLOW · 5 моделейНеуправляемые PoE-коммутаторы F-SW-EU410/418/426IFLOW · 4 моделиНеуправляемые коммутаторы F-SW-EU205-O / EU208-O / EU216R-OIFLOW · 3 моделиНеуправляемые коммутаторы GS1100Zyxel · 3 моделиНеуправляемые коммутаторы ROXTON UNS-1008/1024ROXTON · 3 моделиНеуправляемые коммутаторы U1EN без PoEOptimus · 4 моделиПриемопередатчик ST-VBP2Space Technology · 1 модельПромышленные коммутаторы Cross SP (4/HPoE, 8/HPoE, 8/UPoE)Evidence · 3 моделиПромышленный Hi-PoE-коммутатор F-SW-IM612HPOE-PM-8G4GOIFLOW · 1 модельПромышленный Hi-PoE-коммутатор F-SW-IU406HPOEIFLOW · 1 модельПромышленный PoE-коммутатор STP-0802HPBeward · 1 модельПромышленный PoE-коммутатор Zyxel RGS100-5PZyxel · 1 модельПромышленный PoE-коммутатор Zyxel RGS200-12PZyxel · 1 модельПромышленный коммутатор QTECH QFC-MM7N3101-SFPQTECH · 1 модельПромышленный коммутатор STP-0402Beward · 1 модельПромышленный коммутатор SW-8062/ICOSNOVO · 1 модельПромышленный коммутатор SW-80802-IM(port 90W,360W)OSNOVO · 1 модельПромышленный управляемый PoE-коммутатор STWP-0802HPBeward · 1 модельСтоечные PoE-коммутаторы F-SW-EM418 / EM426IFLOW · 4 моделиСтоечные гигабитные PoE-коммутаторы F-SW-EM618 / EM626IFLOW · 3 моделиСтоечный PoE-коммутатор SW-8244/LST(370W)OSNOVO · 1 модельУдлинители PoE EM1260 / EM1330 / EM2130Optimus · 3 моделиУличные узлы коммутации KN-SWB-L08PKENO · 12 моделейУличный PoE-коммутатор SW-80802-WL(port 90W)OSNOVO · 1 модельУличный PoE-коммутатор SW-80802/WLUOSNOVO · 1 модельУличный PoE-удлинитель Zyxel PoE12-3PDZyxel · 1 модельУличный коммутатор SW-80402-WLU(port 90W)OSNOVO · 1 модельУличный коммутатор SW-80402/WLOSNOVO · 1 модельУправляемые PoE-коммутаторы U1IMOptimus · 4 моделиУправляемый PoE-коммутатор STW-8P4Beward · 1 модельУправляемый PoE-коммутатор STW-16P8Beward · 1 модельУправляемый PoE-коммутатор STW-2422HPBeward · 1 модельУправляемый PoE-коммутатор STW-02444HPFBeward · 1 модельУправляемый коммутатор ROXTON MNS-1008ROXTON · 1 модель

Как устроено, как подключают, где ошибаются

Глава — из мини-курсов портала. Нашёл неточность — спроси консультанта или напиши на форуме.

PoE: питание по тому же кабелю

из курса «СКС и витая пара»

Камеры и точки доступа часто питаются по сетевому кабелю. Это удобно, но добавляет требований: коммутатор должен уметь PoE и иметь запас мощности на всех потребителей сразу, а длина линии ограничена так же, как для данных.

Питание: PoE удобно, но не бесплатно

из курса «Видеонаблюдение своими руками»

PoE означает, что камера получает питание по тому же сетевому кабелю: одна линия вместо двух. Но коммутатор должен уметь PoE и иметь запас по мощности на все камеры сразу, а длина кабеля ограничена примерно сотней метров — дальше нужны дополнительные устройства.

Узкое место обычно не камера, а коммутатор

из курса «Видеонаблюдение своими руками»

Камеры дают поток, и весь он идёт через ваш коммутатор к регистратору или компьютеру. Коммутатор нужно считать по потоку: камера высокого разрешения даёт 10–20 мегабит в секунду, и стомегабитный порт заполняется примерно на пятой–десятой камере. Тогда картинка начинает рассыпаться, архив писаться рывками, хотя каждая камера по отдельности «работает». Для четырёх обычных камер 100 мегабит хватает; но некоторые камеры требуют гигабитного порта.

Случай из разборав одной домашней системе камера Optimus требовала гигабитного порта, а у PoE-коммутатора порты были стомегабитные.
