Аргус-Спектр · контроллеры радиоканальных устройств Стрелец-ПРО
РР-ПРО — радиоконтроллер Стрелец-ПРО: ретранслятор, 2 км между контроллерами, исп. У до −40 °С
Контроллер радиоканальных устройств Стрелец-ПРО: подключает радиоустройства, ретранслирует сигнал, контролирует шлейфы и выходы. Исп. У — IP65, обогрев, АКБ 18650.
Модели семейства
РР-ПРОбазовый контроллер радиоканальных устройств Стрелец-ПРО, корпус IP41
| Назначение | подключение радиоканальных устройств Стрелец-ПРО к сегменту ИСБ «Стрелец-Интеграл»; радиоретранслятор для увеличения дальности радиоканала |
| Ёмкость системы | до 128 контроллеров; до 2047 дочерних устройств Стрелец-ПРО; топология дочерних устройств — «звезда» с коэффициентом разветвлённости 256 |
| Радиоканал | 866–868 МГц (литера А); 864–865; 868,0–868,2; 868,7–869,2 МГц (литера С); 6 рабочих каналов; излучаемая мощность не более 25 мВт; период контроля связи 10 мин |
| Дальность | контроллер–контроллер 2 км (открытое пространство, штыревые антенны на высоте 4 м); контроллер–дочернее устройство/УПОВ 1,2 км; сеть контроллеров — многосвязная с динамической маршрутизацией (разветвлённость 31, до 15 участков ретрансляции) |
| Входы | 2 аналоговых входа/выхода «открытый коллектор» (программируются как входы или выходы с контролем цепи до нагрузки); ШС охранный, тревожный, технологический, контроля наряда, управления: 4–7 кОм — «Норма», 10 кОм и более или 2,8 кОм и менее — «Нарушение»; ШС пожарный: 4–7 кОм — «Норма», 0,6–2,9 либо 10–20 кОм — «Пожар», 40 кОм и более или 500 Ом и менее — «Неисправность»; с распознаванием двух извещателей: 1,7–2,9 кОм — «Внимание» («Пожар1»), 0,6–1,6 либо 10–20 кОм — «Пожар» |
| Выходы | 2 «открытый коллектор» с контролем цепи до нагрузки (1–20 кОм — «Норма», 40 кОм и более или 200 Ом и менее — «Неисправность»; напряжение на нагрузке 9–27 В, ток не более 0,15 А — аналогично РР-И-ПРО); 1 силовой «открытый коллектор» (до 30 В, не более 1 А); защита от короткого замыкания |
| Питание | внешний источник постоянного тока 7,5–28 В; встроенная АКБ Li-Ion 3,6 В типоразмера 18650; ток: 9 В — 35 мА (при заряде АКБ 55 мА), 12 В — 30 мА (45 мА), 24 В — 20 мА (30 мА), от АКБ — 45 мА; входы «AC»/«DC»: ниже 10,5 В — неисправность, от 11 В — норма |
| Корпус | IP41, 210×143×38 мм, 0,4 кг; рабочая температура −30…+55 °С (без встроенного АКБ); с АКБ нижняя граница −20 °С, заряд АКБ допустим при 0…+45 °С |
| Обновление ПО | через «Программатор-ПРО» (приобретается отдельно) |
| Надёжность | наработка на отказ не менее 60 000 ч; срок службы не менее 10 лет; устойчивость к помехам УК2, УЭ1, УИ1 III степени жёсткости (ГОСТ Р 50009-2000, НПБ 57-97) |

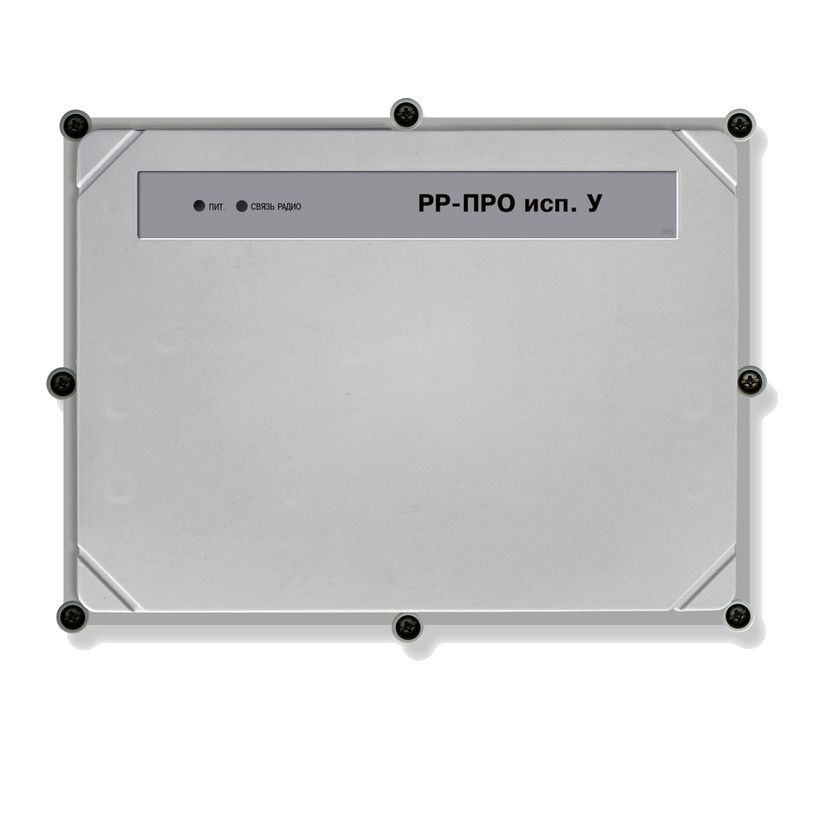

РР-ПРО исп. Ууличное исполнение: IP65, обогрев, АКБ 18650, работа до −40 °С
| Отличие от РР-ПРО | корпус IP65, встроенный нагреватель и утеплитель для работы на улице до −40 °С; ток потребления выше, чем у РР-ПРО (РЭ СТФВ.425551.029) |
| Назначение | подключение к ИСБ радиоканальных устройств Стрелец-ПРО; связь с ПКУ (РР-И-ПРО, Панель-1-ПРО, Панель-2-ПРО, Панель-3-ПРО и т.п.) по радиоканалу; встроенный радиоретранслятор, АКБ 18650 и система обогрева для заряда при низких температурах (памятка АДГЕ.425551.086 Д5) |
| Совместимость с контроллерами (каталог) | работает с Панель-1-ПРО и Панель-2-ПРО; для контроллера Панель-3-ПРО исп. Л применяется отдельное исполнение РР-ПРО исп. УЛ |
| Сертификат | ЕАЭС RU C-RU.ПБ74.В.01014/25, соответствие ТР ЕАЭС 043/2017 (по каталожной странице) |
| Радиоканал | 866–868 МГц (литера А); 864–865; 868,0–868,2; 868,7–869,2 МГц (литера С) (паспорт); 862–871 МГц (памятка); мощность не более 25 мВт; период контроля связи 10 мин; максимальное количество контроллеров в системе 127 (памятка) |
| Дальность | между контроллерами 2 км (открытое пространство, штатные антенны на высоте 4 м); между контроллером и дочерним устройством 800–1200 м |
| Питание | внешний источник постоянного тока 10–28 В; встроенная низкотемпературная Li-Ion АКБ 3,7 В, 2,6 А·ч; ток потребления при 10 В не более 0,55 А, при 28 В не более 0,2 А (памятка); по РЭ: 10 В — 35 мА (при заряде АКБ и нагреве 550 мА), 28 В — 20 мА (200 мА), от АКБ 3,7 В — 45 мА |
| АКБ | работа от аккумулятора при +25 °С не менее 72 ч; время заряда не более 48 ч; нагрев АКБ до начала заряда при −40 °С менее 1 ч; замена при снижении длительности полного разряда до 50–75 % от начальной — новая ёмкостью не менее 2600 мА·ч, 18650, низкотемпературная (разряд при −40 °С) |
| Корпус | IP65, 236×178×62 мм, не более 0,69 кг (паспорт АДГЕ.425551.086 ПС); по РЭ — 0,65 кг; рабочая температура −40…+55 °С круглосуточно; сейсмостойкость 9 баллов MSK-64 при высоте установки до 70 м (ГОСТ 30546.1-98); средний срок службы не менее 10 лет |
| Комплект поставки | контроллер, АКБ Li-Ion 3,7 В 2,6 А·ч (установлен), резистор 5,6 кОм — 2 шт., диод 1N4007 — 4 шт., памятка, паспорт; комплекты АФО MIMO 2×2 и коллинеарный — по отдельному заказу |
| Гарантия | 1 год со дня отгрузки; 5 лет — при покупке у авторизованного дилера |
Как это работает и подключается
- РР-ПРО связывается с приёмно-контрольным устройством по радиоканалу и содержит радиоретранслятор для увеличения дальности действия радиоканала Стрелец-ПРО.
- Сеть контроллеров — многосвязная с динамической маршрутизацией: коэффициент разветвлённости 31, до 15 участков ретрансляции; дочерние устройства подключаются по топологии «звезда» (до 256 на контроллер), родительский контроллер устройство выбирает автоматически по условиям радиосвязи.
- На одном частотном канале в зоне взаимной радиовидимости — не менее 2000 устройств; автоматическая перестройка частоты, регулировка мощности и переключение режимов дальности; кодирование и динамическая аутентификация исключают постороннее вмешательство и подмену устройств.
- Два входа/выхода «открытый коллектор» программируются как входы контроля ШС или как выходы с контролем цепи до нагрузки; к одному контролируемому выходу подключается несколько устройств суммарным током не более 150 мА (9–27 В) — оконечные диод и резистор ставятся у последней нагрузки.
- Программирование — в ПО «Стрелец-Интеграл» или «Стрелец-Мастер»: добавить устройство дочерним к ПКУ (для РР-ПРО — к одному из РР-И-ПРО), задать свойства, «Инициализировать» и нажать кнопку «ПРОГ» на плате; сверить последние четыре символа серийного номера и «Применить изменения».
- Режим повышенной безопасности инициализации: в ПО вводится индивидуальный ключ, указанный на контроллере.
- Индикация: «Питание» и «Связь» зелёным — штатный режим; жёлтый «Питание» — неисправен основной или резервный источник; жёлтый «Связь» — нет радиосвязи с контроллерами системы.
- В первые 6 минут после включения питания с разомкнутым датчиком вскрытия индикатор «Связь» показывает качество связи с родительским контроллером: две жёлтые вспышки — связи нет («2»), одна жёлтая — запас менее 10 дБ («3»), одна зелёная — 10–20 дБ («4»), две зелёные — более 20 дБ («5»); рекомендуется «4» или «5». Качество связи видно и в ПО на вкладке «Качество связи» с графиками динамики.
Монтаж
- Монтаж на стене в месте, защищённом от доступа посторонних; рекомендуемая высота установки — не менее 2–2,5 м.
- Не менее 0,5 м от металлических предметов, металлических дверей, металлизированных оконных проёмов, коммуникаций и токоведущих кабелей (особенно компьютерных) — иначе значительно снижается дальность радиосвязи.
- Избегать установки вблизи электронных устройств и компьютерной техники: помехи от преобразователей напряжения и процессоров ухудшают радиоприём.
- Корпус IP65 фиксируется на стене 4 шурупами (разметка на тыльной стороне основания); корпус IP41 навешивается на два шурупа и закрепляется одним-двумя дополнительными.
- Кабель питания пропускается внутрь корпуса через гермоввод; гермоввод и подводку сетевого кабеля максимально отодвинуть от антенн; излишки кабелей уложить в основании корпуса, не допускать попадания на зону антенн.
- Для подключения цепей входов/выходов или внешних антенн устанавливается дополнительный гермоввод MGB20 (входит в комплекты АФО) — для него выбивается (высверливается) отверстие в свободном месте основания.
- Внешние антенны — волновой импеданс 50 Ом, подключение коаксиальным кабелем; по заказу поставляются комплекты АФО коллинеарного и направленного типов.
- Для подключения аккумулятора извлечь изолирующую вставку.
- Все работы по монтажу и обслуживанию производить при отключённом внешнем питании.
Примеры
Радиоучасток системы без прокладки проводов
РР-ПРО добавляется дочерним к ПКУ (РР-И-ПРО, Панель-1/2/3-ПРО) и подключает к сегменту ИСБ радиоканальные устройства Стрелец-ПРО: извещатели, оповещатели, исполнительные блоки.
Установка на улице
РР-ПРО исп. У — корпус IP65 со встроенным нагревателем и утеплителем, работает круглосуточно при −40…+55 °С; АКБ 18650 подогревается для заряда (менее 1 ч при −40 °С).
Увеличение дальности радиоканала
Встроенный радиоретранслятор: до 2 км между контроллерами (открытое пространство, антенны на высоте 4 м), с учётом 10 участков ретрансляции суммарно до 20 км в каждую сторону от КСГ.
Частые вопросы
Чем РР-ПРО исп. У отличается от обычного РР-ПРО?
Корпусом и климатикой: исп. У — IP65, 236×178×62 мм, со встроенным нагревателем и утеплителем, работает при −40…+55 °С круглосуточно; базовый РР-ПРО — IP41, 210×143×38 мм, −30…+55 °С (с АКБ — до −20 °С). Питание исп. У — от 10 В (у РР-ПРО от 7,5 В), ток при заряде АКБ и нагреве на 10 В — до 550 мА. Остальные характеристики соответствуют РР-ПРО.
Сколько контроллер проработает без внешнего питания?
РР-ПРО исп. У — не менее 72 ч от АКБ при +25 °С (памятка). Для РР-ПРО расчёт в приложении А РЭ (по СП 6.13130.2021, ток 0,045 А, коэффициент старения 1,25, АКБ 2,6 А·ч) даёт около 46 часов работы в режиме «пожар». При этом выходы от АКБ не работают.
Как увеличить дальность радиоканала?
Контроллер содержит радиоретранслятор: между контроллерами до 2 км на открытых пространствах, а с учётом 10 участков ретрансляции в две стороны от КСГ суммарная дальность — до 20 км + 20 км. Дополнительно — внешние антенны (50 Ом, комплекты АФО по заказу).
Какие шлейфы можно завести на РР-ПРО?
Два входа/выхода программируются как ШС: охранный, тревожный, технологический, контроля наряда, управления (норма 4–7 кОм) или пожарный — в том числе с распознаванием срабатывания двух извещателей («Внимание»/«Пожар», резисторы 2 кОм последовательно с извещателями при алгоритме В или С в свойствах зоны КСГ).
Нюансы и грабли
- Питание от встроенной АКБ не обеспечивает работу выходов: для выходов нужен внешний источник 7,5–28 В (сноска 5 РЭ СТФВ.425551.029).
- Заряд АКБ допустим только при 0…+45 °С: базовый РР-ПРО с аккумулятором работает лишь до −20 °С; для улицы — только исп. У с системой обогрева (до −40 °С круглосуточно).
- Металл и кабели «съедают» дальность: 0,5 м до металлических предметов и токоведущих линий — минимум, а не рекомендация; при оценке качества связи корпус 6 минут держат открытым (датчик вскрытия разомкнут) — не закрывайте крышку до оценки.
- Оценка «Удовл.» («3») — связь есть, но энергетический запас менее 10 дБ: рекомендуемое качество — «Хорошо» («4», 10–20 дБ) или «Отлично» («5», более 20 дБ).
- Прошивка РР-ПРО и исп. У — только через «Программатор-ПРО», который приобретается отдельно (у РР-И-ПРО — USB или S2).
- РР-ПРО исп. У по каталогу работает с контроллерами Панель-1-ПРО и Панель-2-ПРО; для сегмента на Панель-3-ПРО исп. Л нужно отдельное исполнение РР-ПРО исп. УЛ — не путать при подборе оборудования на проект.
- Обслуживание: проверка функционирования — не реже раза в год; при простое или хранении подзаряд АКБ — не реже раза в 6 месяцев (профилактический цикл: заряд, 48 ч работы от АКБ, снова заряд); замена АКБ при падении длительности полного разряда до 50–75 % от начальной.
- Утилизация АКБ совместно с бытовыми отходами запрещена.
- В документах разные ёмкостные параметры: память на 127 контроллеров (памятка исп. У) против 128 (РЭ); частота 862–871 МГц (памятка) против литерных диапазонов 866–868/864–865/868,0–868,2/868,7–869,2 МГц (паспорт и РЭ) — при проектировании опираться на действующую редакцию документа конкретного изделия.
Документация
- Памятка по применению «Контроллер радиоканальных устройств серии РР-ПРО исп. У», АДГЕ.425551.086 Д5, ред. 1.3 (05.05.2025).
- Паспорт «Контроллер радиоканальных устройств РР-ПРО исп. У», АДГЕ.425551.086 ПС, ред. 1.2 (08.04.2025).
- Руководство по эксплуатации «Контроллеры радиоканальных устройств Стрелец-ПРО», СТФВ.425551.029 РЭ, ред. 4.2 (Санкт-Петербург, 2026) — общее РЭ линейки РР-И-ПРО, РР-ПРО, РР-ПРО 220, РР-ПРО исп. У и др.
- Энциклопедия «Стрельца» 2026 — обзорный каталог ИСБ «Стрелец-Интеграл» (без параметров РР-ПРО).
- Руководство по эксплуатации ИСБ «Стрелец-Интеграл» с оборудованием «Стрелец-ПРО» СПНК.425513.039 РЭ, ред. 2.3 (Санкт-Петербург, 2025, 102 стр.) — полный системный РЭ; проверены дальности, ёмкость, радиоканал — совпадают с уже внесёнными в карточку.
- Страница каталога catalog.argus-spectr.ru «РР-ПРО исп. У» — поглощена карточка argus-spektr-rr-pro-isp-u
