Это одна линия на всех, а не провод к каждому

Приборы соединяются одной парой проводов, которая проходит от прибора к прибору. Все слушают одну линию и говорят по очереди. Отсюда главное следствие: неисправность в одном месте видна всей системе, а не одному прибору.

Шина — это линия, а не звезда

Правильная топология — последовательная цепочка: линия заходит в прибор и выходит из него дальше. Звезда с лучами из одной точки и ответвления «чтобы поближе» работают до поры: на короткой линии может и не проявиться, на длинной начнутся необъяснимые потери связи.

Согласование на концах линии

У длинной линии на концах ставят согласующие резисторы, и это не «на всякий случай»: без них сигнал отражается от конца линии и мешает сам себе. На средних приборах согласования быть не должно. Номинал резистора и способ его включить у производителей разные, поэтому смотрят в руководстве на свой прибор.

Источник: РЭ «С2000М» (АЦДР.426469.027 РЭп, Изм. 9 от 16.09.2025), п. 2.2.4.1, стр. 43–44; «Практические рекомендации по пусконаладочным работам» Рубежа, п. 2а, стр. 3.

Симптом «теряется раз в сутки и сам восстанавливается»

Самый частый признак проблемы на линии, а не в приборе. Прибор исправен, питание в норме, заменяли на новый — не помогает. Ищут в четырёх местах: топология, согласование, земля и помехи от силовых линий рядом.

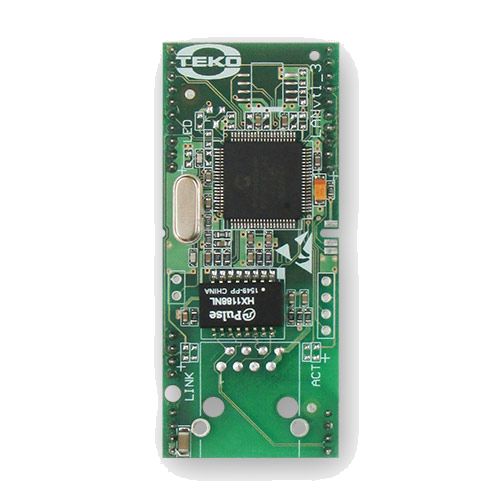

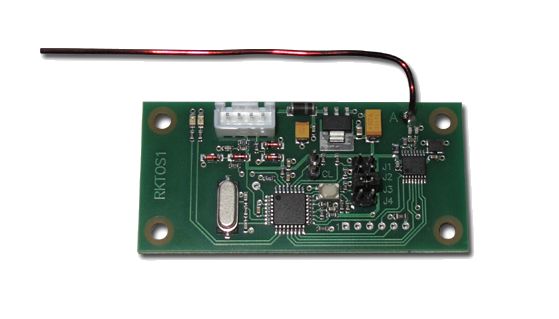

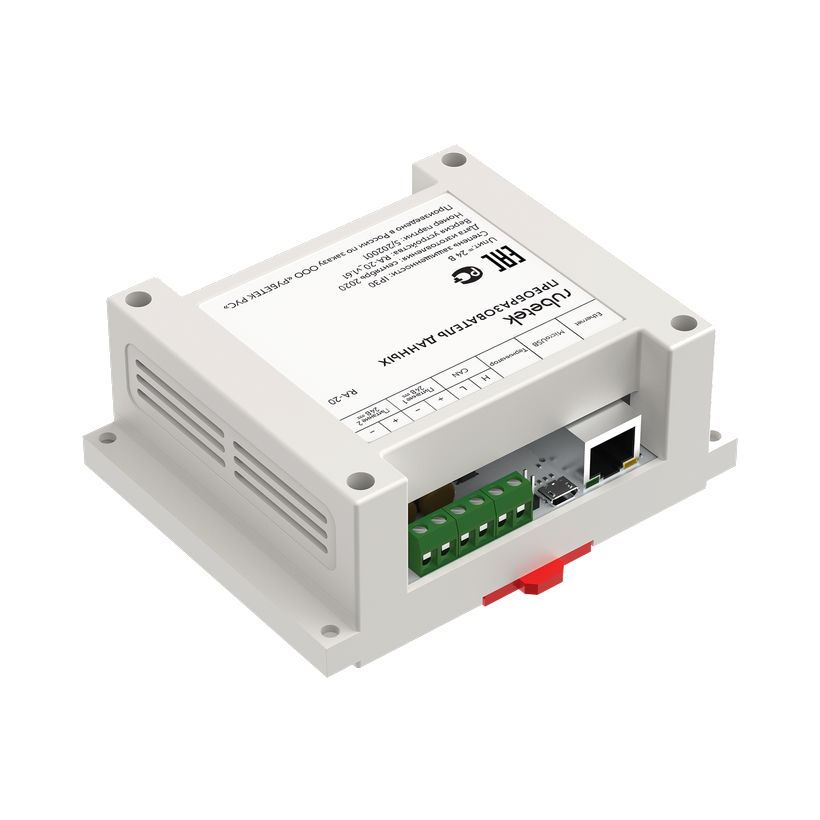

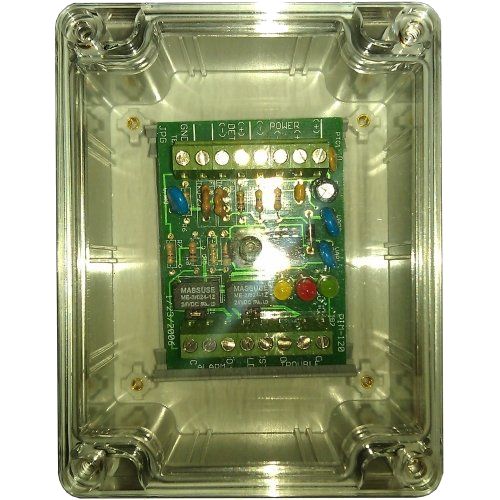

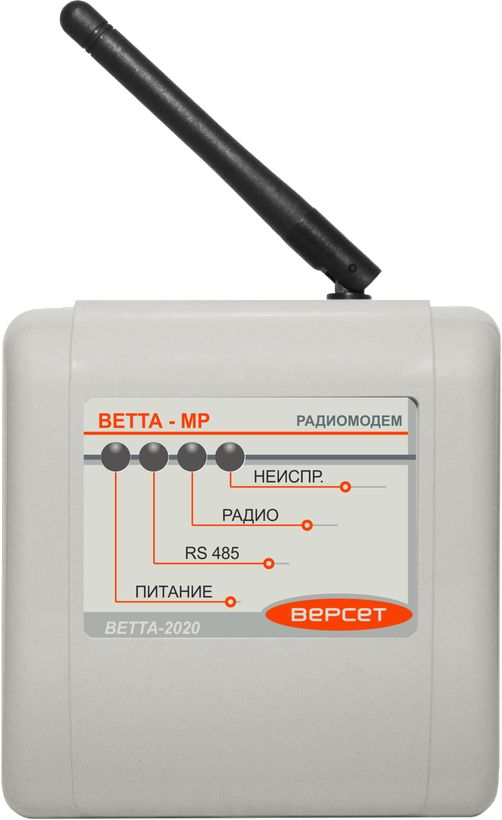

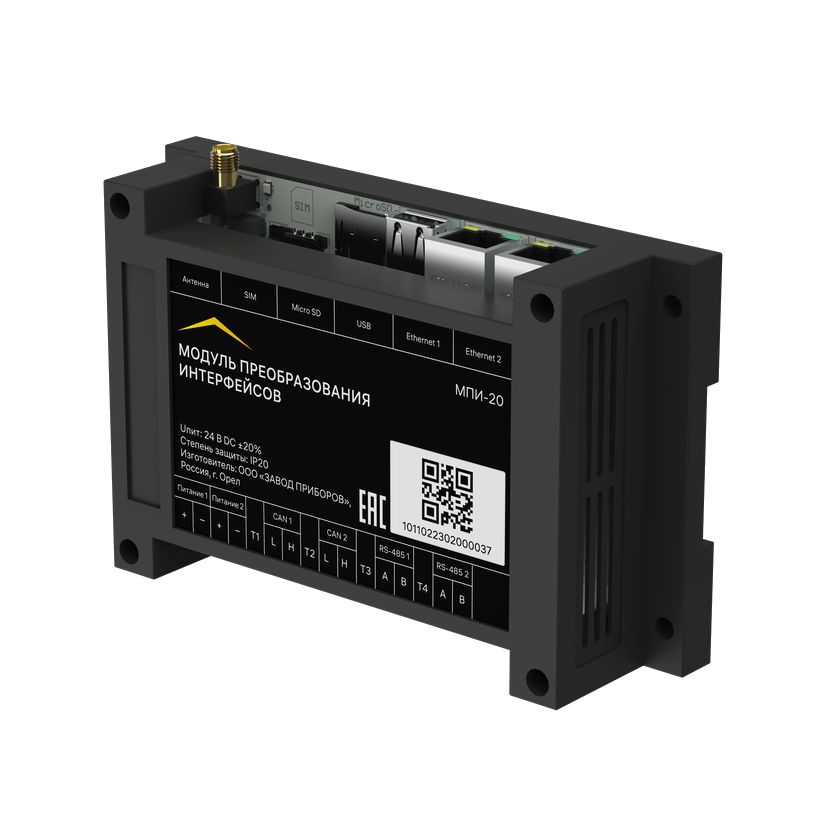

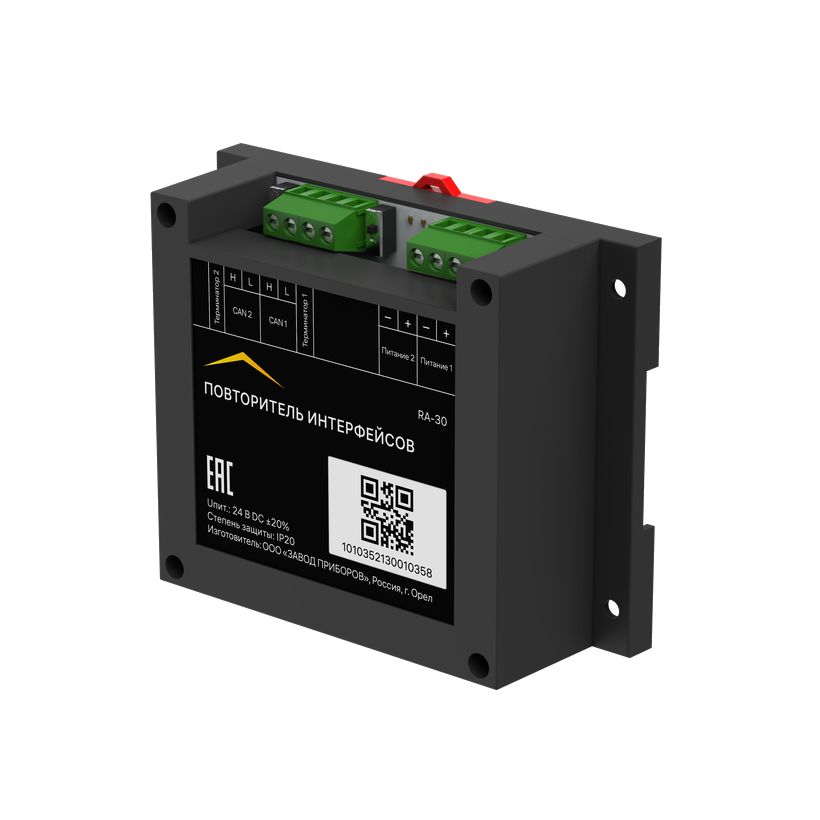

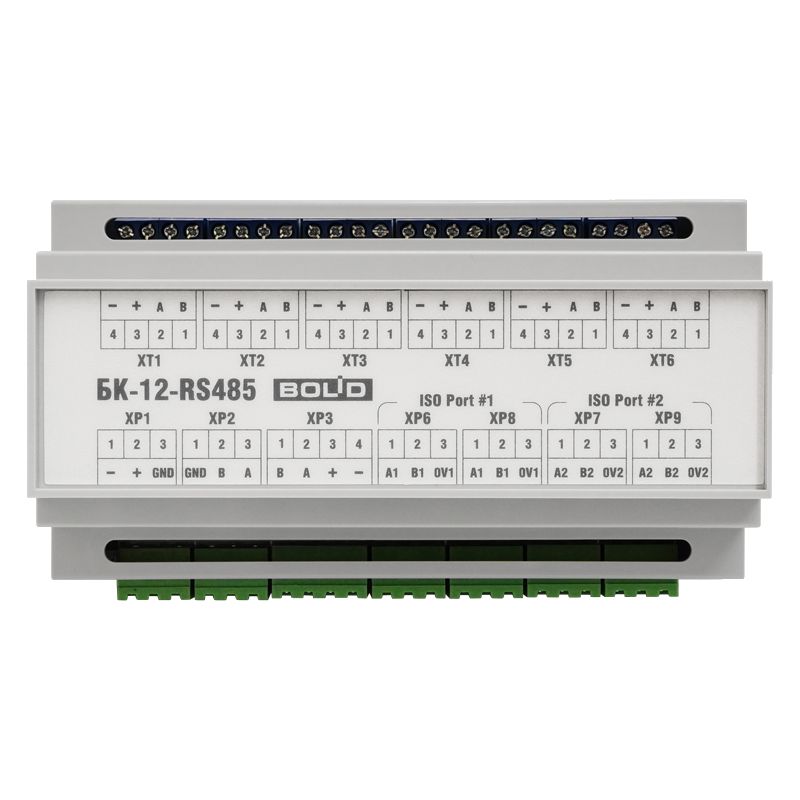

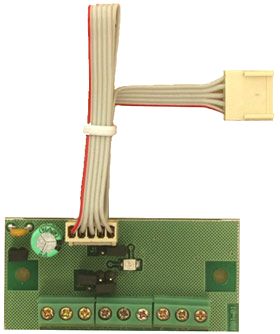

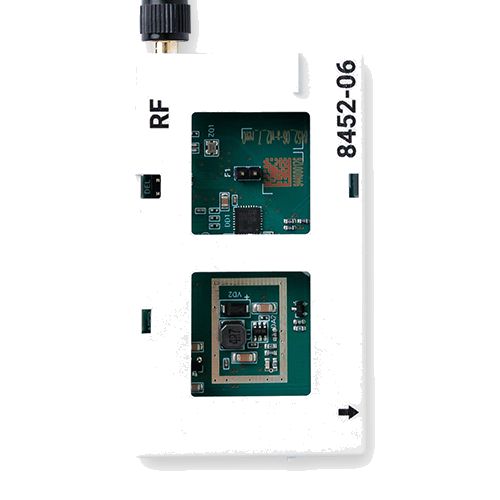

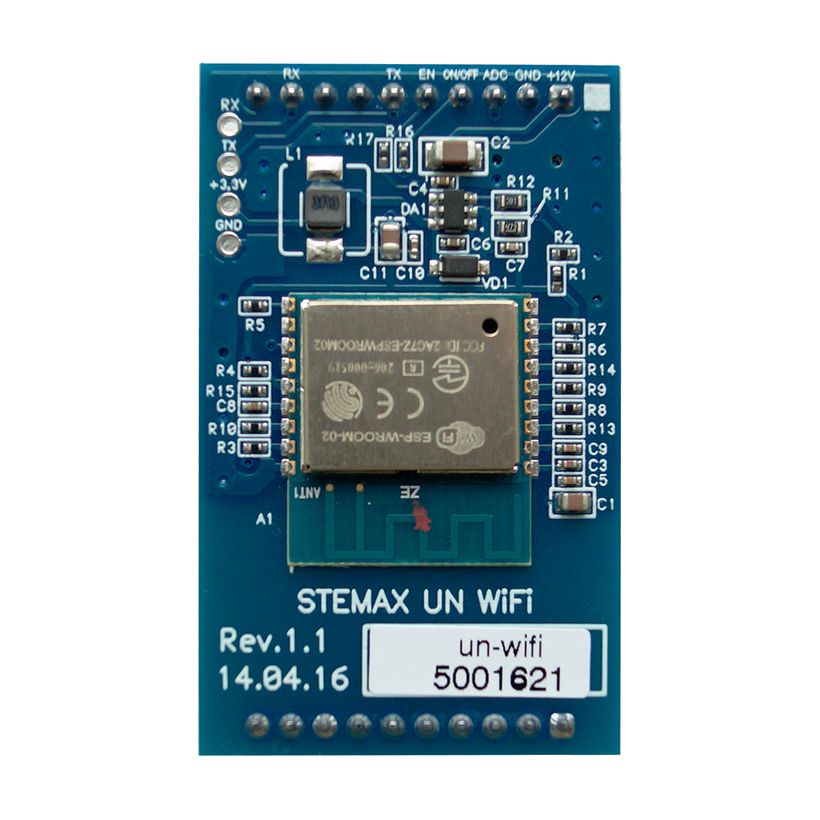

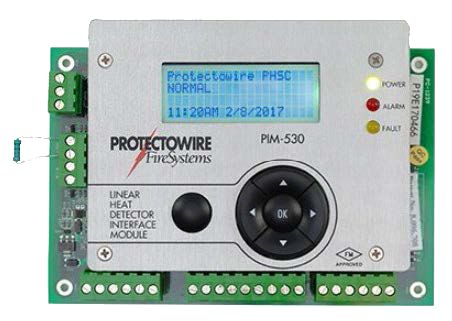

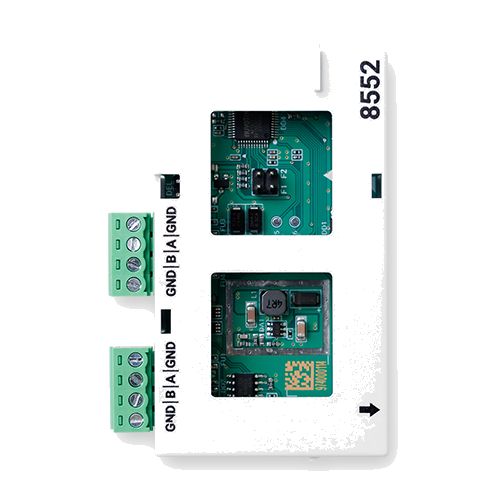

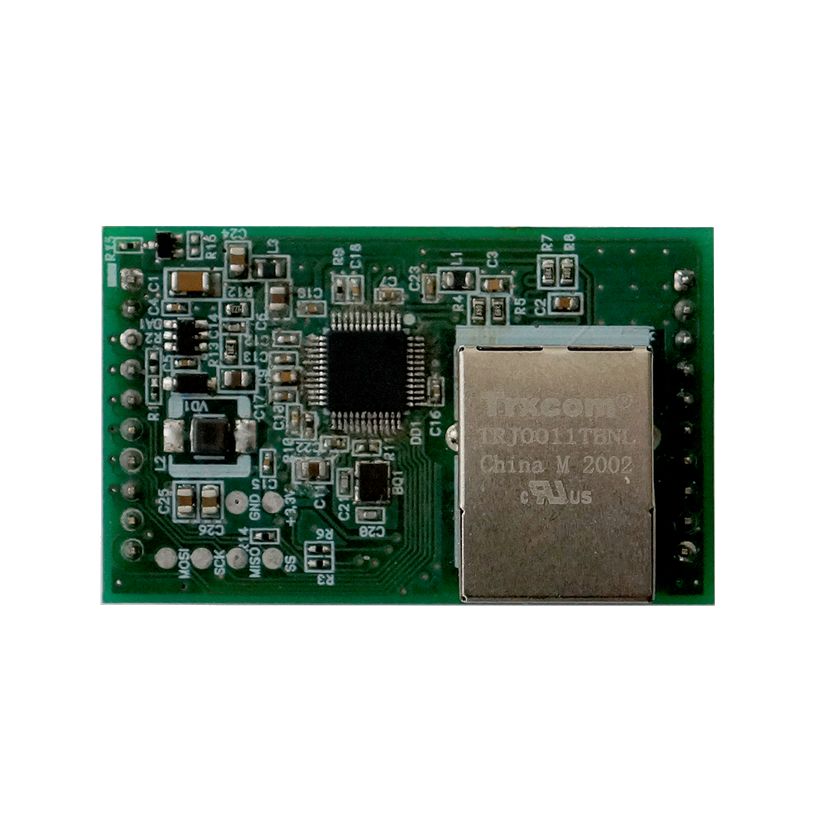

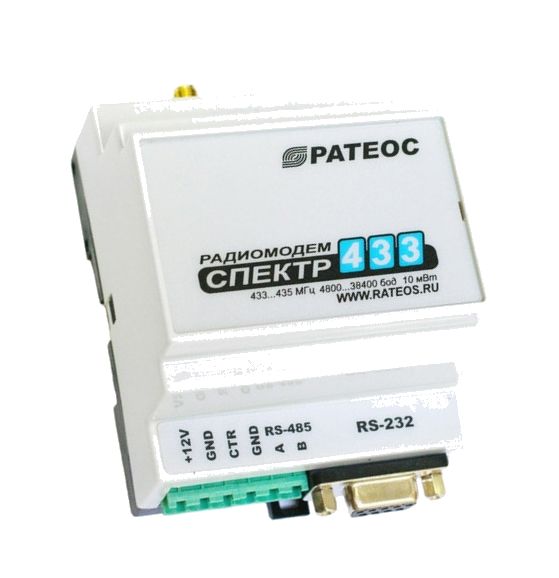

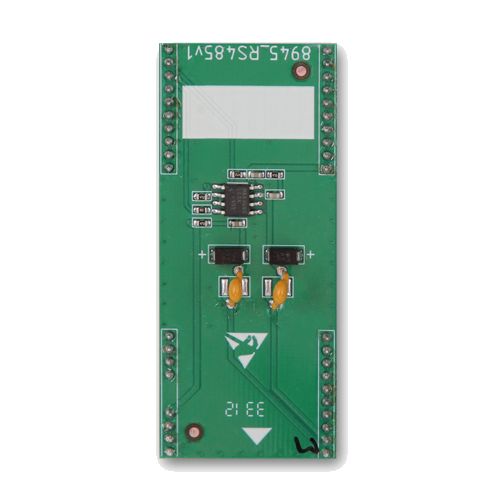

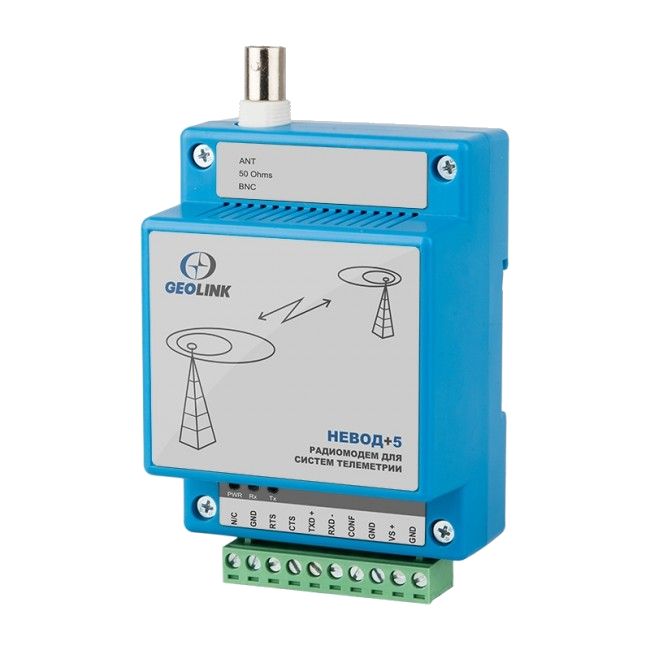

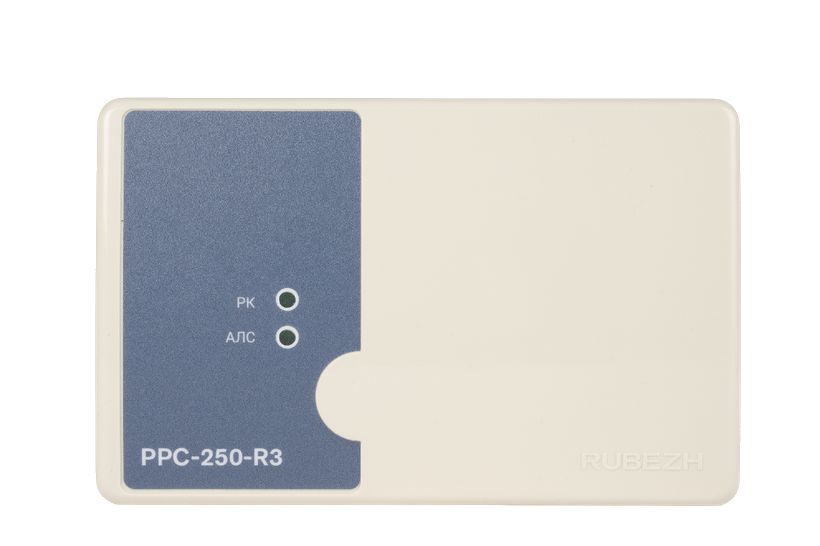

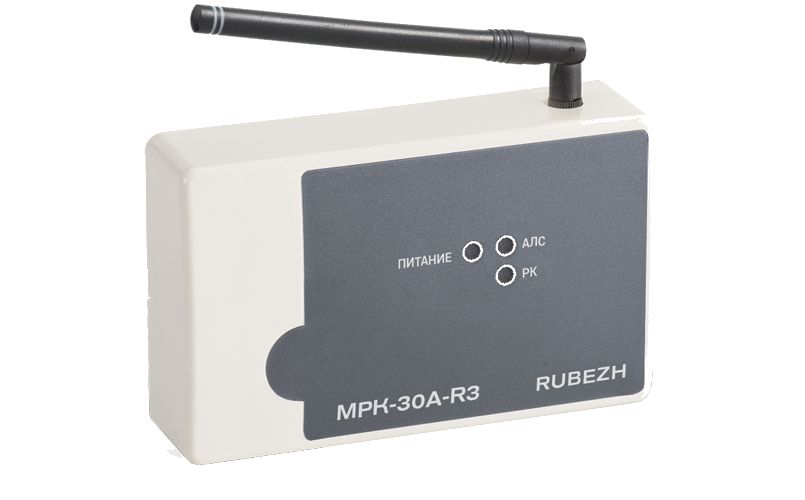

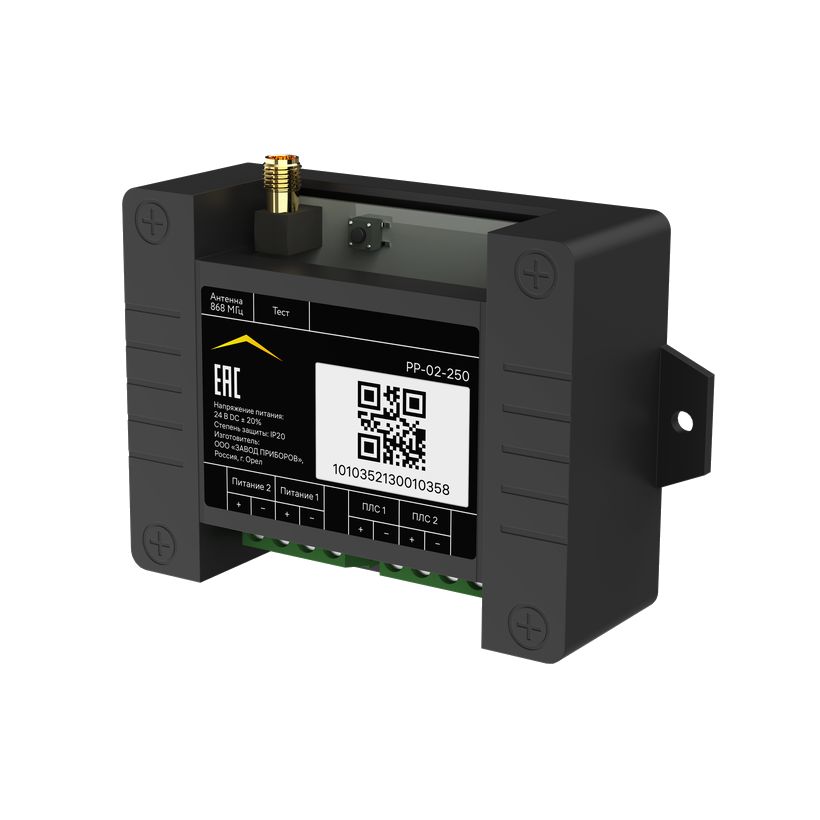

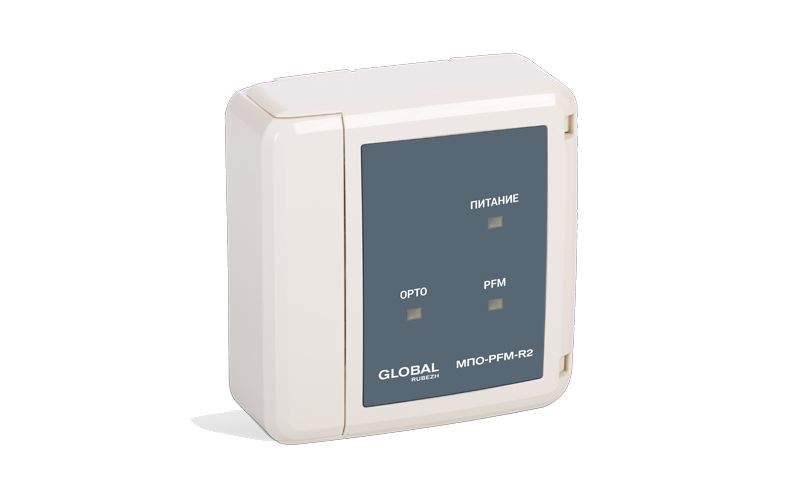

Преобразователи интерфейсов: тот же принцип этажом выше

Между приборами и компьютером, между двумя интерфейсами, между сегментами линии стоят преобразователи и повторители. Правило то же, что и с модулями: они становятся частью топологии, и ставить их надо по схеме, а не там, где дотянулись.
