BAS-IP SH-20 — неуправляемые PoE-коммутаторы на 4/8/16 портов

Неуправляемые коммутаторы 10/100Base-TX с PoE IEEE 802.3af на всех абонентских портах и отдельными портами Uplink; отличаются числом PoE-портов и типом источника питания.

Модели семейства

SH-20.44 порта PoE, 2 порта Uplink 10/100, внешний блок питания в комплекте.

Порты PoE	4× 10/100Base-TX, 8P8C (IEEE 802.3af)
Порты Uplink	2× 10/100Base-TX, 8P8C
Метод питания на PoE	метод B
Мощность на порт PoE	15,4 В
Макс. длина кабеля PoE	100 метров
Источник питания	внешний, 48 В, 1,25 А (в комплекте)
Габариты	118×95×28 мм

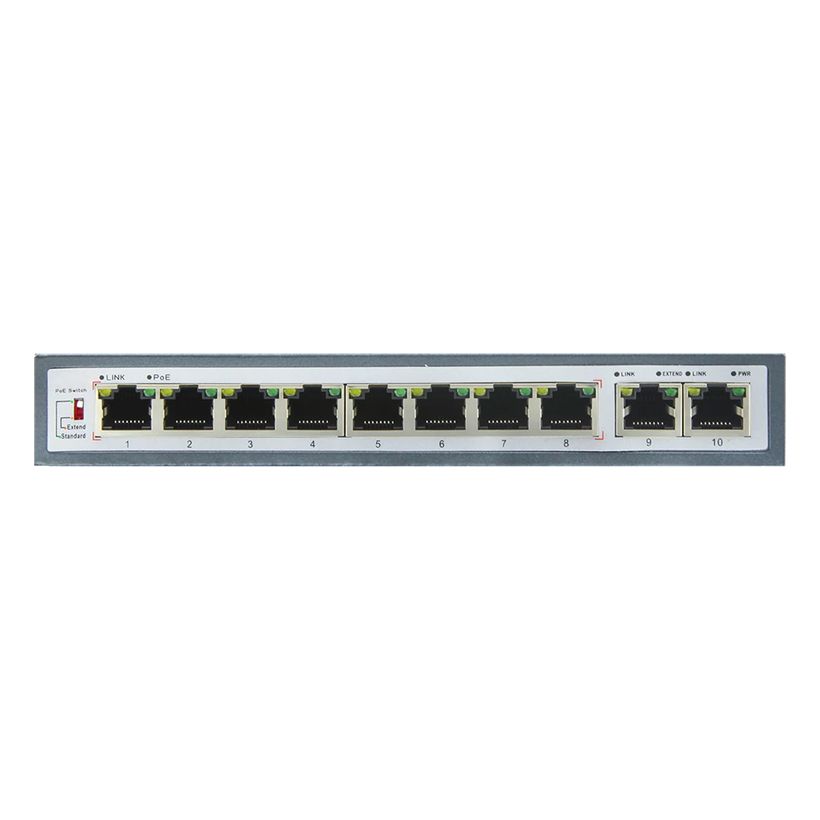

SH-20.88 портов PoE, 2 порта Uplink 10/100, внешний блок питания в комплекте.

Порты PoE	8× 10/100Base-TX, 8P8C (IEEE 802.3af)
Порты Uplink	2× 10/100Base-TX, 8P8C
Метод питания на PoE	метод B
Мощность на порт PoE	15,4 В
Макс. длина кабеля PoE	100 метров
Источник питания	внешний, 48 В, 3 А (в комплекте)
Габариты	190,5×105×29 мм

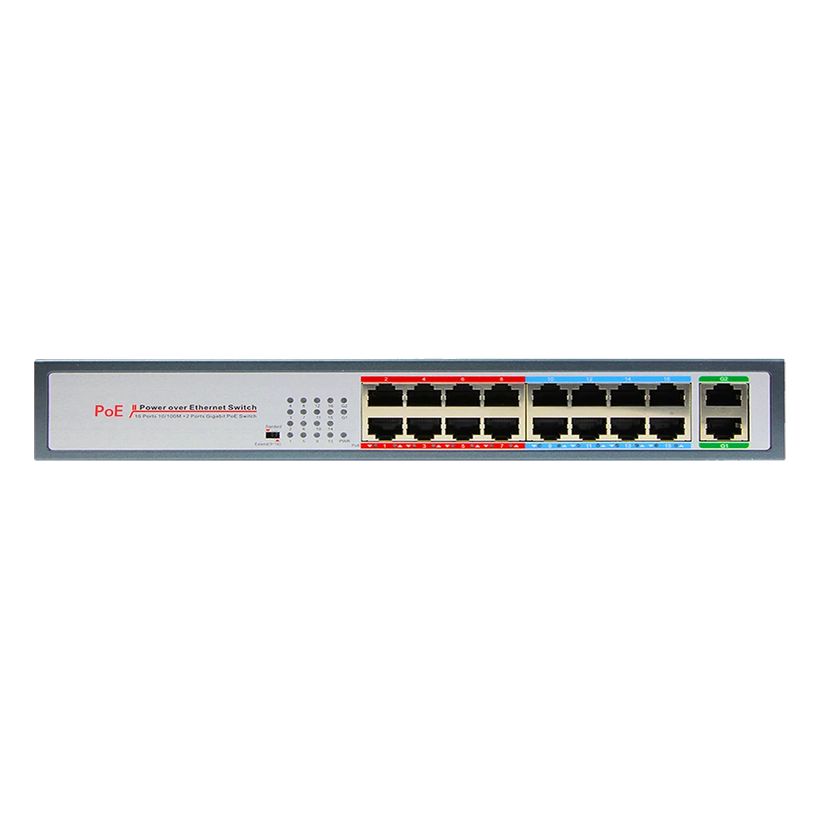

SH-20.1616 портов PoE, 2 гигабитных порта Uplink, встроенный источник питания.

Порты PoE	16× 10/100Base-TX, 8P8C (IEEE 802.3af)
Порты Uplink	2× 10/100Base-TX/1000Base-T, 8P8C
Метод питания на PoE	метод B
Мощность на порт PoE	15,4 В
Макс. длина кабеля PoE	100 метров
Источник питания	встроенный
Габариты	270×181×44,5 мм

Как это работает и подключается

Все модели — неуправляемые коммутаторы 1-го уровня (уровень коммутатора: 1).

Монтаж

В комплекте — уголки крепления для настенного монтажа и крепёжные винты.
У SH-20.4 и SH-20.8 блок питания и провод питания входят в комплект; у SH-20.16 источник питания встроен.

Примеры

Питание вызывных панелей и мониторов по одному кабелю

Коммутатор подаёт PoE IEEE 802.3af на все абонентские порты — отдельный блок питания для панелей и мониторов не нужен.

Частые вопросы

Какой стандарт PoE поддерживают порты?

IEEE 802.3af, метод подачи питания B, до 15,4 В на порт.

Чем отличаются модели SH-20.4/8/16?

Числом PoE-портов (4, 8 или 16), скоростью Uplink-портов (10/100 у SH-20.4/8, до 1000Base-T у SH-20.16) и типом источника питания (внешний блок у SH-20.4/8, встроенный у SH-20.16).

Нюансы и грабли

Максимальная длина кабеля на PoE-порту — 100 м; превышение не поддерживается.
У SH-20.16 нет внешнего блока питания в комплекте (он встроен) — в отличие от SH-20.4 и SH-20.8, где внешний блок питания входит в комплект поставки.

Документация

BAS-IP — SH-20.4/SH-20.8/SH-20.16, руководство пользователя
