РАПАН-10, РАПАН-20, РАПАН-30 — компактные резервированные источники 12 В на 1, 2 и 3 А
Резервированные источники 12 В для сигнализации и видеонаблюдения: РАПАН-10 до 1 А, РАПАН-20 до 2 А, РАПАН-30 до 3 А. Сталь или пластик, АКБ 12 В 7 Ач (у РАПАН-10П исп.1,2 — 1,2 Ач).
Модели семейства
РАПАН-10Стальной корпус, одна АКБ 12 В 7 Ач, ток нагрузки 0,7 А (до 1 А кратковременно и от АКБ).
Ток нагрузки номинальный / кратковременно и от АКБ
0,7 А / не более 1 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт. (в комплект не входит)
Напряжение отключения нагрузки по АКБ
10…11,6 В
Габариты ШхГхВ без упаковки
не более 158х150х82 мм
Масса нетто (брутто)
не более 0,3 (0,4) кг

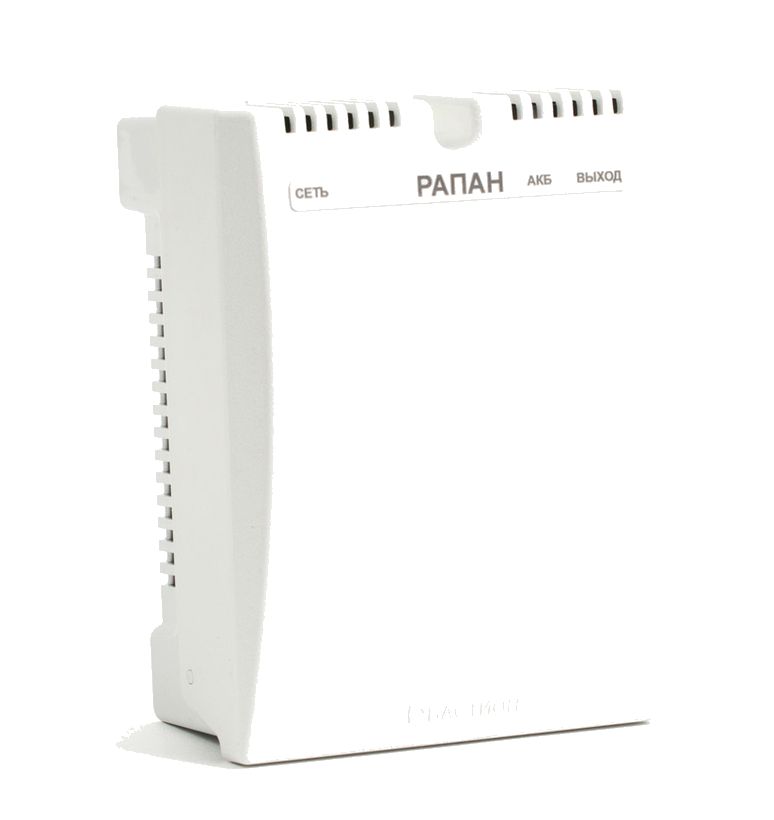

РАПАН-10ПКорпус из ударопрочного пластика, одна АКБ 12 В 7 Ач, те же электрические параметры.
Ток нагрузки номинальный / кратковременно и от АКБ
0,7 А / не более 1 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт. (в комплект не входит)
Габариты ШхГхВ без упаковки
не более 169х210х103 мм
Масса нетто (брутто)
не более 0,4 (0,5) кг
РАПАН-10П исп.1,2Пластиковый корпус под малую АКБ 12 В 1,2 Ач.
Ток нагрузки номинальный / кратковременно и от АКБ
0,7 А / не более 1 А
Рекомендуемая ёмкость АКБ
1,2 Ач, 1 шт. (в комплект не входит)
Габариты ШхГхВ без упаковки
не более 128х169х85 мм
Масса нетто (брутто)
не более 0,3 (0,4) кг

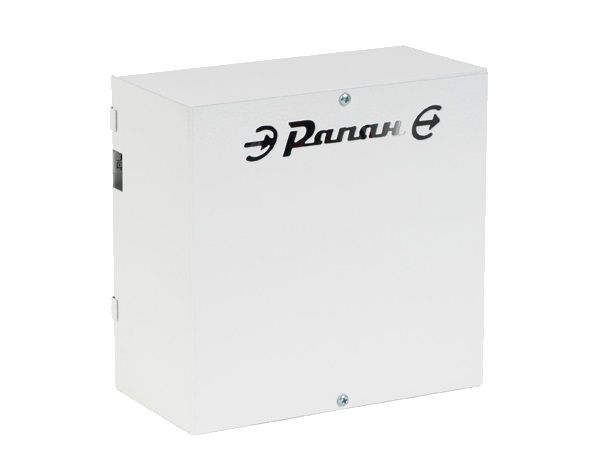

РАПАН-20Стальной корпус, одна АКБ 7 Ач, ток нагрузки 1,7 А (до 2 А).
Ток нагрузки номинальный / кратковременно и от АКБ
1,7 А / не более 2 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт.
Габариты ШхВхГ без упаковки
не более 158х82х150 мм
Масса нетто (брутто)
не более 0,3 (0,4) кг

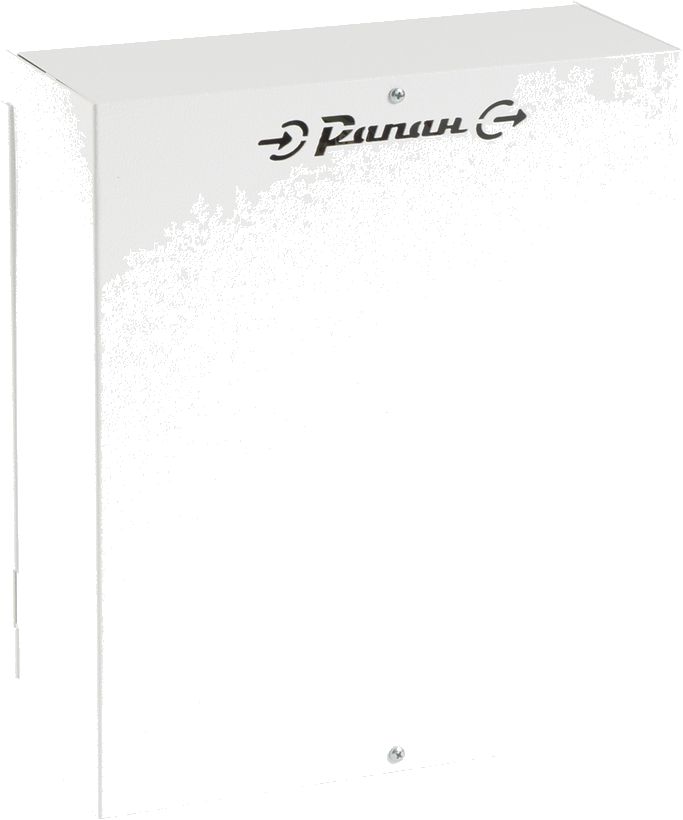

РАПАН-20-2х7Стальной корпус под две АКБ по 7 Ач.
Ток нагрузки номинальный / кратковременно и от АКБ
1,7 А / не более 2 А
Рекомендуемая ёмкость АКБ
2х7 Ач, 2 шт.
Габариты ШхВхГ без упаковки
не более 215х87х245 мм
Масса нетто (брутто)
не более 1,5 (1,8) кг
РАПАН-20ПКорпус из ударопрочного пластика, одна АКБ 7 Ач.
Ток нагрузки номинальный / кратковременно и от АКБ
1,7 А / не более 2 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт.
Габариты ШхВхГ без упаковки
не более 169х103х210 мм
Масса нетто (брутто)
не более 0,3 (0,4) кг

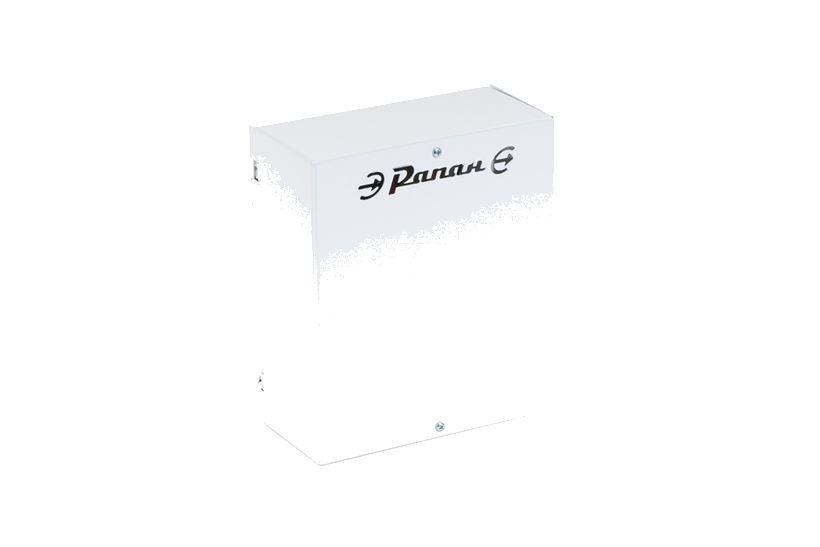

РАПАН-30Стальной корпус, одна АКБ 7 Ач, ток нагрузки 2,5 А (до 3 А).
Ток нагрузки номинальный / кратковременно и от АКБ
2,5 А / не более 3 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт.
Габариты ШхВхГ без упаковки
не более 183х81х158 мм
Масса нетто (брутто)
не более 0,3 (0,4) кг

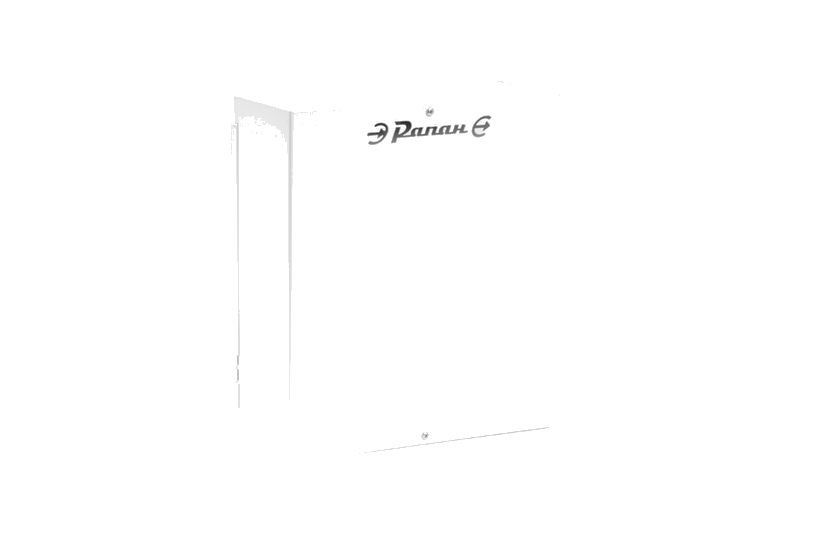

РАПАН-30-2х7Стальной корпус под две АКБ по 7 Ач.
Ток нагрузки номинальный / кратковременно и от АКБ
2,5 А / не более 3 А
Рекомендуемая ёмкость АКБ
2х7 Ач, 2 шт.
Габариты ШхВхГ без упаковки
не более 183х151х196 мм
Масса нетто (брутто)
не более 1,5 (1,8) кг

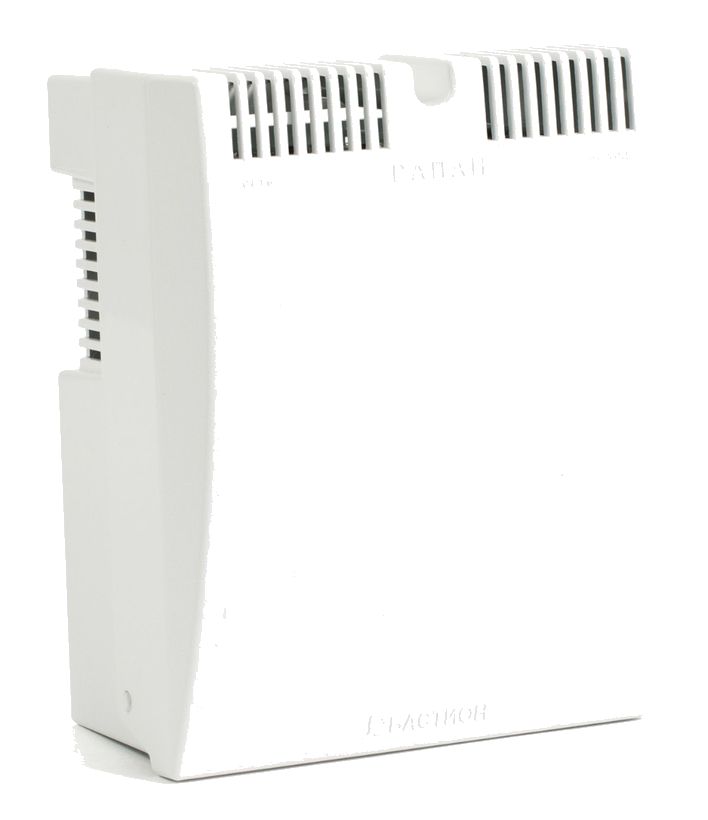

РАПАН-30ПКорпус из ударопрочного пластика, одна АКБ 7 Ач.
Ток нагрузки номинальный / кратковременно и от АКБ
2,5 А / не более 3 А
Рекомендуемая ёмкость АКБ
7 Ач, 1 шт.
Габариты ШхВхГ без упаковки
не более 169х103х210 мм
Масса нетто (брутто)
не более 0,4 (0,5) кг
Общие данныеПараметры из трёх РЭ (РАПАН-10, -20, -30), общие для всех исполнений.
Напряжение питающей сети
187…242 В, 50 ±1 Гц
Выходное напряжение
9,5…14 В
Средний ток заряда АКБ
0,1 А
Мощность от сети без нагрузки
не более 1 ВА
Отключение нагрузки по напряжению АКБ
РАПАН-10 и РАПАН-20 — 10…11,6 В; РАПАН-30 — 10…11,2 В
Рабочая температура / влажность
-10…+40 °С / не более 80% при 25 °С
Степень защиты
РАПАН-10 и РАПАН-20 — IP20; РАПАН-30 — IP30
Как это работает и подключается
Блок питает нагрузку постоянным напряжением и заряжает АКБ, пока есть сеть. При отключении сети автоматически переходит на питание от АКБ.
Есть световая индикация наличия сетевого напряжения и индикация выходного напряжения.
Рассчитан на непрерывную круглосуточную работу в закрытых помещениях.
Монтаж
Монтируется на стене или другой конструкции в удобном для монтажа месте. Кабели сети и нагрузки должны ложиться свободно, без натяжения. Не ближе одного метра до любых нагревательных приборов.
Сеть подключают через внешний выключатель с максимально допустимым коммутируемым током не менее 5,0 А. Провода сетевого питания — двойной изоляции, сечением не менее 0,75 мм².
Установку, демонтаж и ремонт делают при полностью отключенном блоке от сети.
Техническое обслуживание — не реже одного раза в полгода: осмотр с удалением пыли, проверка работоспособности блока, контактов электрических соединений и АКБ.
Примеры
Резервное питание охранно-пожарной сигнализации и видеонаблюдения
По РЭ блок даёт бесперебойное питание системам охранно-пожарной сигнализации, видеонаблюдения и другим потребителям 12 В как от сети, так и от АКБ.
Частые вопросы
Входит ли АКБ в комплект?
Нет. Комплект — блок, руководство и тара. По отдельному заказу поставляются герметичные свинцово-кислотные аккумуляторы 12 В 7 Ач, тестер ёмкости АКБ SKAT BatTeSS и защитное устройство АЛЬБАТРОС-220/500 AC.
Чем исполнения «П» отличаются от обычных?
Материалом корпуса: «П» — ударопрочный пластик, остальные — сталь. Исполнения «2х7» — стальной корпус под две АКБ по 7 Ач.
Какая гарантия?
18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.
Нюансы и грабли
Полностью выключая блок, сначала отключайте сеть, затем АКБ.
Запрещается закрывать вентиляционные отверстия, очищать изделие жидкими или распыляющими моющими средствами, транспортировать с установленным аккумулятором и использовать повреждённую АКБ.
При температуре выше +40 °С на каждые 5 °С мощность нагрузки нужно уменьшать на 12%; выше +50 °С эксплуатация запрещена.
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
В РЭ РАПАН-30 сеть названа ~230 В, а в остальных ~220 В при тех же пределах 187…242 В — ориентируйтесь на пределы. Там же степень защиты указана IP30 со ссылкой на ГОСТ с явной опечаткой в годе.
Документация
Бастион — руководство по эксплуатации РАПАН-10 / 10П / 10П исп.1,2 (РАПАН-10 пластик)
Бастион — руководство по эксплуатации РАПАН-20, РАПАН-20-2х7, РАПАН-20П
Бастион — руководство по эксплуатации РАПАН-30, РАПАН-30-2х7, РАПАН-30П
