РАПАН-100 и РАПАН-150 — резервированные источники 12 В на 10 и 15 А в металлическом корпусе

Металлические резервированные источники 12 В: РАПАН-100 (до 10 А, АКБ 26, 2х26 или 2х40 Ач) и РАПАН-150 (до 15 А, АКБ 40 Ач). Для охранно-пожарной сигнализации и видеонаблюдения.

Источники вторичного питания резервированные РАПАН

Модели семейства

РАПАН-100Металлический корпус под одну АКБ 12 В 26 Ач.

Ток нагрузки номинальный / кратковременно и от АКБ	8 А / не более 10 А
Рекомендуемая ёмкость АКБ	26 Ач
Габариты ШхВхГ без упаковки	не более 225х192х225 мм
Масса нетто (брутто)	не более 2,5 (2,8) кг

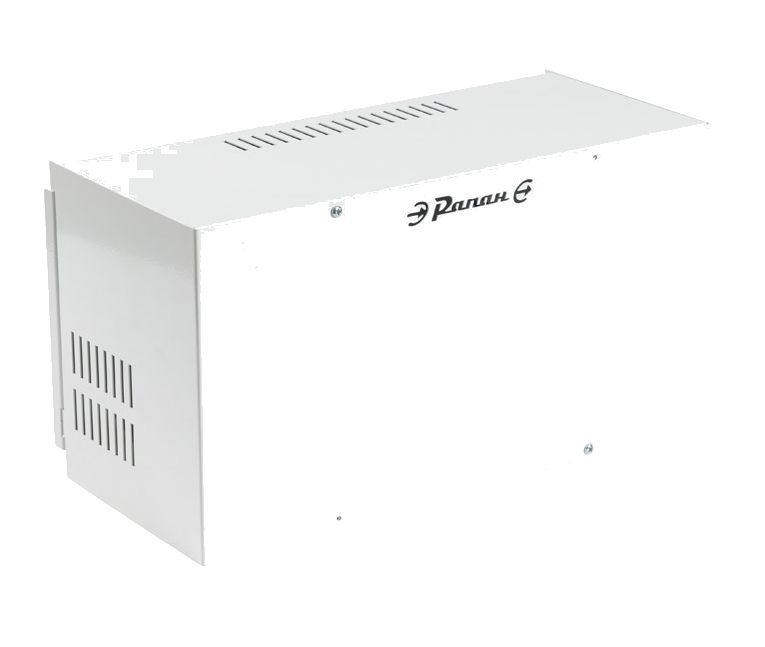

РАПАН-100-2х26Металлический корпус под две АКБ по 26 Ач.

Ток нагрузки номинальный / кратковременно и от АКБ	8 А / не более 10 А
Рекомендуемая ёмкость АКБ	2х26 Ач
Габариты ШхВхГ без упаковки	не более 420х192х225 мм
Масса нетто (брутто)	не более 3,7 (4,0) кг

РАПАН-100-2х40Металлический корпус под две АКБ по 40 Ач.

Ток нагрузки номинальный / кратковременно и от АКБ	8 А / не более 10 А
Рекомендуемая ёмкость АКБ	2х40 Ач
Габариты ШхВхГ без упаковки	не более 480х192х267 мм
Масса нетто (брутто)	не более 4,5 (4,9) кг

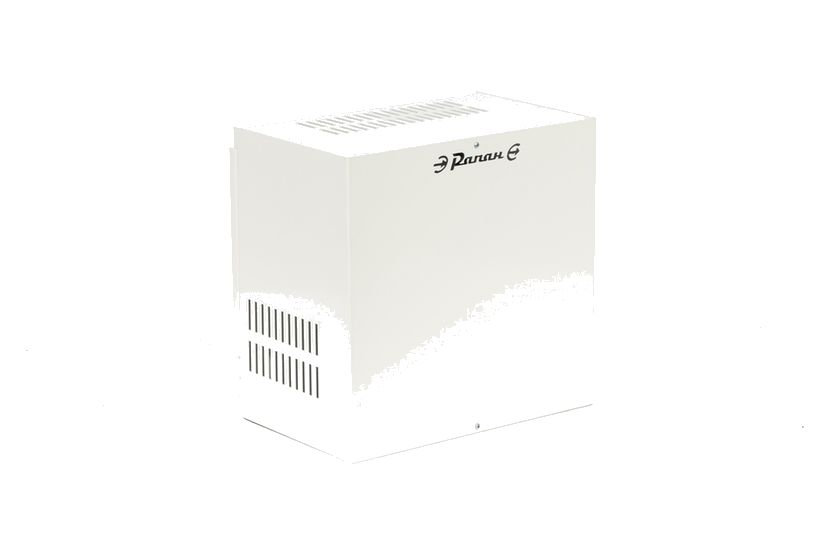

РАПАН-150Металлический корпус под одну АКБ 12 В 40 Ач, ток нагрузки 13 А (до 15 А).

Ток нагрузки номинальный / кратковременно и от АКБ	13 А / не более 15 А
Рекомендуемая ёмкость АКБ	40 Ач
Напряжение отключения нагрузки по АКБ	10…11,5 В
Средний ток заряда АКБ	1 А
Габариты ШхВхГ без упаковки	не более 295х195х285 мм

Общие данныеПараметры из двух РЭ (РАПАН-100 и РАПАН-150).

Напряжение питающей сети	187…242 В, 50 ±1 Гц
Выходное напряжение	9,5…14 В
Отключение нагрузки по напряжению АКБ	РАПАН-100 — 10…11,2 В; РАПАН-150 — 10…11,5 В
Средний ток заряда АКБ	РАПАН-100 — 0,4 А; РАПАН-150 — 1 А
Мощность от сети без нагрузки	не более 5 ВА
Рабочая температура / влажность	-10…+40 °С / не более 80% при 25 °С
Степень защиты	IP20

Как это работает и подключается

Блок питает нагрузку, заряжает АКБ при наличии сети и автоматически переходит на АКБ при отключении сети. Есть световая индикация наличия сетевого напряжения и индикация выходного напряжения.
Исполнения РАПАН-100 различаются корпусом и ёмкостью АКБ: одна 26 Ач, две по 26 Ач или две по 40 Ач.

Монтаж

Монтаж на стенах или других конструкциях помещения; кабели сети и нагрузки — без натяжения; не ближе одного метра до нагревательных приборов.
Сеть подключается через внешний выключатель с максимально допустимым коммутируемым током не менее 10,0 А. Провода сетевого питания — двойной изоляции, сечением не менее 0,75 мм².
Установку, демонтаж и ремонт делайте при полном отключении блока от сети. Обслуживание — не реже одного раза в полгода: осмотр с удалением пыли, проверка работоспособности блока, контактов и АКБ.

Примеры

Резервное питание видеонаблюдения и охранно-пожарной сигнализации с большим током

По РЭ РАПАН-100 рассчитан на РЭА с током потребления до 10 А, РАПАН-150 — до 15 А; оба обеспечивают питание систем охранно-пожарной сигнализации, видеонаблюдения и других устройств как от сети, так и от АКБ.

Частые вопросы

Входит ли АКБ в комплект?

Нет. В комплекте блок, руководство и тара; АКБ приобретаются отдельно. По отдельному заказу поставляются также тестер ёмкости SKAT BatTeSS и защитное устройство АЛЬБАТРОС-220/500 AC.

Какая гарантия?

18 месяцев со дня продажи (если дата продажи не указана — с даты выпуска); срок службы 10 лет.

Нюансы и грабли

При полном выключении сначала отключайте сеть, затем АКБ. Транспортировать блок с установленным аккумулятором запрещено.
Внешний выключатель для сети нужен на ток не менее 10,0 А.
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.).
Масса РАПАН-150 в РЭ указана как 1,8 (2,0) кг, но для габаритов 295х195х285 мм это выглядит неправдоподобно — в карточку не включена, уточняйте по изделию.

Документация

Бастион — руководство по эксплуатации РАПАН-100, -100-2х26, -100-2х40 (ФИАШ.436237.071 РЭ-6)
Бастион — руководство по эксплуатации РАПАН-150 (ФИАШ.436237.079 РЭ-4)
